| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | PED 2014/68/EU, ASME, Third-Party Inspection, |
| 모델 번호: | A182 F316L 스테인레스 강 튜브 시트 |
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 가공된 표면은 부식 방지 포장재로 보호한 후 수출용 목재 케이스에 넣어 보호합니다. |
| 배달 시간: | 수량에 따라서 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 500 PC/월 |
| 재료 명칭: | ASTM A182 F316L / UNS S31603 | 단조 분류: | 단조 오스테나이트계 스테인레스강 |
|---|---|---|---|
| 튜브 구멍 구성: | 드릴링 및 정밀 가공 | 튜브 구멍 패턴: | 삼각형/사각/관례 |
| 튜브 조인트 준비: | 확장 / 용접 / 확장 + 용접 | 패스 파티션 지오메트리: | 단일 패스 또는 다중 패스 |
| 표면 보호: | 절인 및 부동태화 | 열처리: | 솔루션은 단련했습니다 |
| 강조하다: | A182 F316L 스테인레스 강 튜브 시트,단조 튜브시트,열교환기 튜브시트 |
||

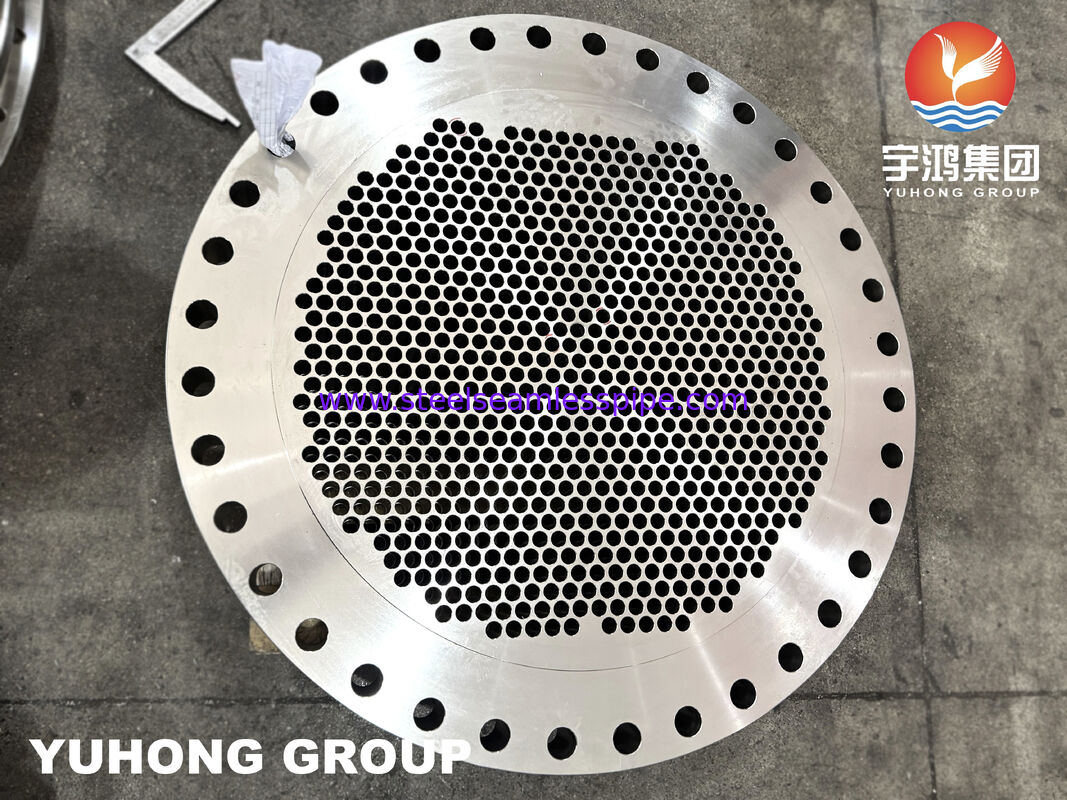

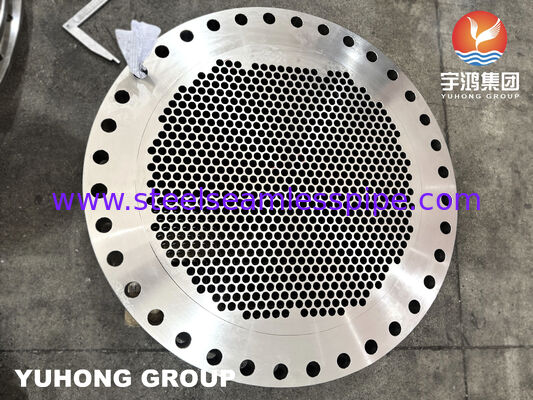

ASTM A182 F316L 스테인리스 스틸로 만든 튜브 시트
제품 소개
압력 운반 열 전달 장비를 위한 F316L 튀긴 튜브 시트
ASTM A182 F316L 튜브 시트 (Tubesheet) 는 껍질 및 튜브 장비의 열 교환 튜브 및 분리 또는 제어 프로세스 측면 유체를 고정하는 데 사용되는 가조 스테인리스 스틸 부품입니다.
소재로 제조된316L 아우스테니틱 스테인리스 스틸, 튜브 시트는 훼손 저항성과 좋은 용접성을 결합하고 습도, 염화물 및 다양한 공정 유체에 노출 된 장비에 적합합니다.
튜브 시트 정밀 가공튜브 구멍, 껍질 옆 밀폐 표면, 패스 파티션 굴곡 및 볼트 구멍열 교환기 도면에 따라 튜브 구멍 지름, 진도, 레이아웃 및 드릴링 허용량은 필요한 튜브-투브 엽 결합 방법에 따라 제어 할 수 있습니다.
장비 설계에 따라, 튜브 구멍은 준비 될 수 있습니다롤 확장, 밀폐 용접, 강도 용접 또는 확장 및 용접 된 튜브 관절.
기술 사양
| 항목 | 사양 |
|---|---|
| 제품 이름 | ASTM A182 F316L 위조 튜브 시트 |
| 소재 등급 | ASTM A182 F316L / UNS S31603 |
| 소재 종류 | 아우스테니틱 스테인리스 스틸 |
| 제조 과정 | 도매 + CNC 가공 |
| 열처리 | 용액 가열 |
| 튜브 셰이트 타입 | 고정 / 부동 / 채널 타입 |
| 튜브 구멍 패턴 | 삼각형 / 회전 삼각형 / 제곱 / 사용자 정의 |
| 튜브 구멍 준비 | 뚫고 / 뚫고 / 뚫고 |
| 튜브 결합 | 팽창 / 밀봉 용접 / 강도 용접 |
| 표면 마감 | 가공 / 파킨 / 패시베이션 |
| 검사 | PMI, UT, 차원 검사 |
| 인증 | EN 10204 3.1 / 32 |
전형적 크기
| 매개 변수 | 사용 가능한 구성 |
|---|---|
| 외부 지름 | 그림에 따르면 |
| 두께 | 장비 설계에 따라 |
| 튜브 구멍 지름 | 튜브 오드에 따르면 |
| 튜브 피치 | 맞춤형 |
| 튜브 홀 레이아웃 | 삼각형 / 사각형 / 사용자 정의 |
| 구멍 수 | 맞춤형 |
| 패스 파티션 | 단일/다중 통과 |
| 볼트 홀 패턴 | 맞춤형 |
제품 특성
튜브 구멍은 정해진 지름, 피치, 위치 허용량 및 튜브 잎 레이아웃에 따라 CNC 가공됩니다.
튜브 시트는 기계적 팽창, 밀폐 용접, 강도 용접 또는 결합된 팽창 및 용접을 위해 준비 될 수 있습니다.
F316L 스테인레스 스틸은 기존 304L 스테인레스 스틸에 비해 지역적 부식에 대한 저항성을 향상시키기 위해 몰리브덴 함유의 오스텐리트 금속학을 제공합니다.
패스 파티션 구간과 가착 좌석 영역은 필요한 유체 흐름 배열에 따라 가공 될 수 있습니다.

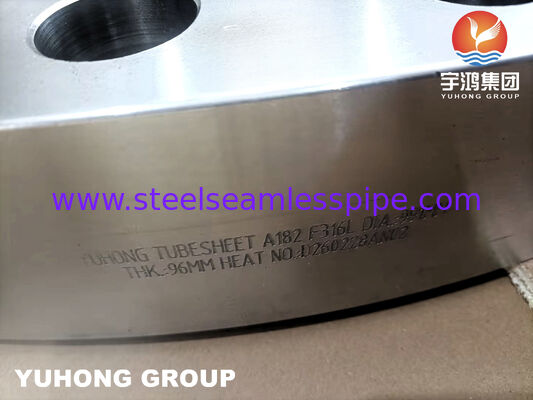

열 번호 추적성, PMI 및 재료 인증은 압력 장비 프로젝트에 제공 될 수 있습니다.
전형적 사용법
셸 및 튜브 열 교환기
고정 튜브 셰이트 열 교환기
플라팅 헤드 열 교환기
프로세스 냉각기
콘덴서
리보일러
공급물 가열기
화학 공정 장비
의약품 공정 장비
소금 해제 장비
전형적 인 튜브 - 튜브 잎 관절
튜브 끝은 기계적 접촉과 밀폐를 만들기 위해 튜브 구멍에 맞게 확장됩니다.
추가 누출 보호가 필요할 때 튜브와 튜브 시트 인터페이스에 용접이 적용됩니다.
튜브는 구조 튜브 관절을 형성하기 위해 튜브 잎에 용접됩니다.
기계적 확장은 기계적 유지 및 강화 된 밀폐를 필요로하는 응용 프로그램에서 밀폐 용접과 결합됩니다.
동등한 재료 등급
| 표준 | 등급 |
|---|---|
| ASTM | A182 F316L |
| ASME | SA182 F316L |
| UNS | S31603 |
| EN | 1.4404 |
| DIN | X2CrNiMo17-12-2 |
| JIS | SUS316L |
검사 및 문서
양성물질 식별 (PMI)
초음파 검사 (UT)

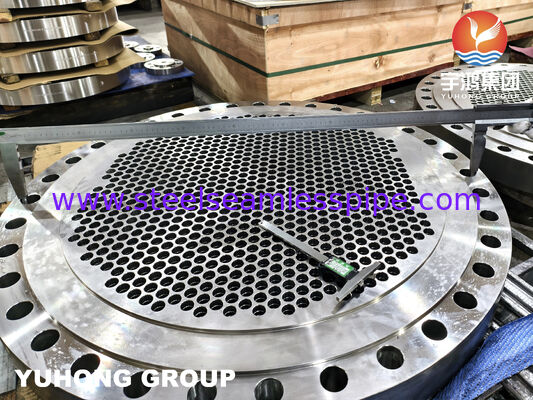

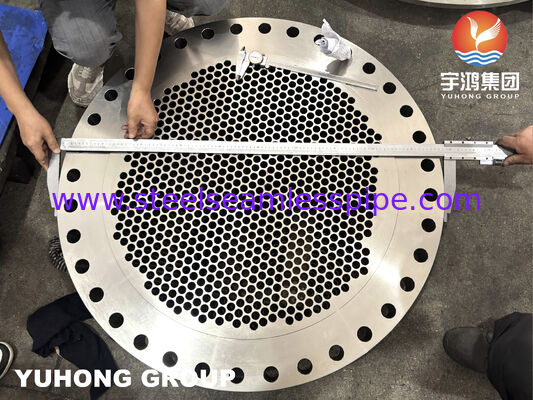

차원 검사
튜브 구멍 지름 검사
튜브 구멍 위치 검사
평면성 검사
단단성 검사
시각 검사
EN 10204 3.1 MTC
EN 10204 3.2 검사
FAQ
주로 껍데기 및 튜브 열 교환기, 응축기, 재열기 및 기타 튜브형 공정 장비에 사용됩니다.
네. 파이프 지름, 피치, 구멍 수, 레이아웃 및 통과 파티션은 장비 도면에 따라 제조 될 수 있습니다.
기계적 확장, 밀폐 용접, 강도 용접 및 결합 된 확장 및 용접 구성이 준비 될 수 있습니다.
예. PMI, 차원 검사, UT 및 EN 10204 3.1/3.2 문서를 프로젝트 요구 사항에 따라 제공 할 수 있습니다.
1 고정 튜브 시트 대 부동 머리의 튜브 시트
고정 튜브 셰이트 열 교환기
떠있는 머리의 열 교환기
튜브 시트 디자인
열 팽창 보상
2 튜브 구멍 패턴
삼각형 피치
회전 삼각형 피치
사각형 피치
회전된 사각형 피치
3 튜브와 튜브 잎 관절
튜브 확장 / 튜브 롤링 / 밀폐 용접 / 강도 용접 / 튜브 구멍 굴곡 / 튜브 관절 누출
