| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO, TUV, PED etc. |
| 모델 번호: | A213 TP316L 원활한 U 벤드 튜브 |
| 최소 주문 수량: | 500kg |
|---|---|
| 가격: | 협상 가능 |

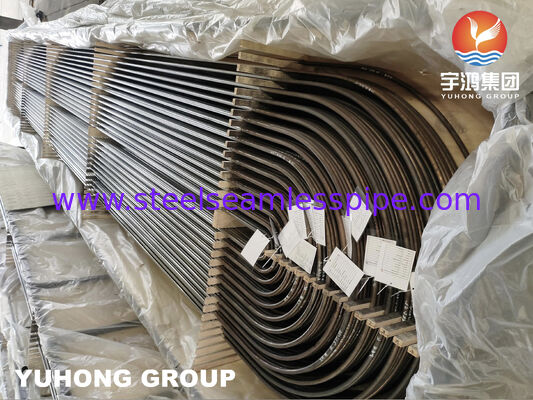

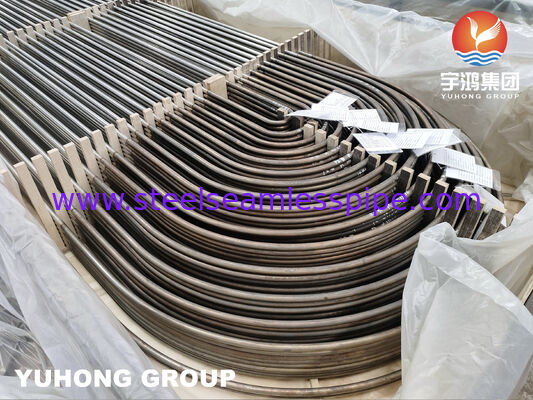

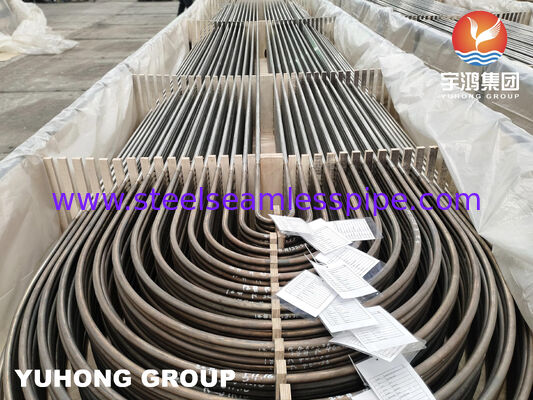

| 포장 세부 사항: | 목재 스페이서로 분리하고 PE 필름으로 보호하며 항해에 적합한 합판 케이스에 포장합니다. |
| 배달 시간: | 수량에 따라 다름 |
| 지불 조건: | 보자마자 전신환과 L/C (신용장) |
| 공급 능력: | 달 당 1000 톤 |
| 재료 등급: | ASTM A213 TP316L / UNS S31603 | 제품 유형: | 이음새가 없는 스테인레스 강 U밴드 강관 |
|---|---|---|---|
| 제조공정: | 냉간 인발 및 정밀 U 벤딩 | 열처리: | 솔루션은 단련하고 소금물에 절였습니다 |
| 굽힘 반경: | TEMA 또는 고객 도면에 따라 맞춤형 | 표면 상태: | 단련, 절임 또는 광택 단련 |
| 검사 및 테스트: | 수압시험, 와전류시험, PMI, 치수검사 | 일반적인 장비: | 쉘 앤 튜브 열교환기, 급수 히터 |
| 강조하다: | ASTM A213 TP316L 매듭 없는 U 굽기 튜브,껍질용 열 교환기용 U 굽기 튜브,보증으로 TP316L 열 교환 튜브 |
||

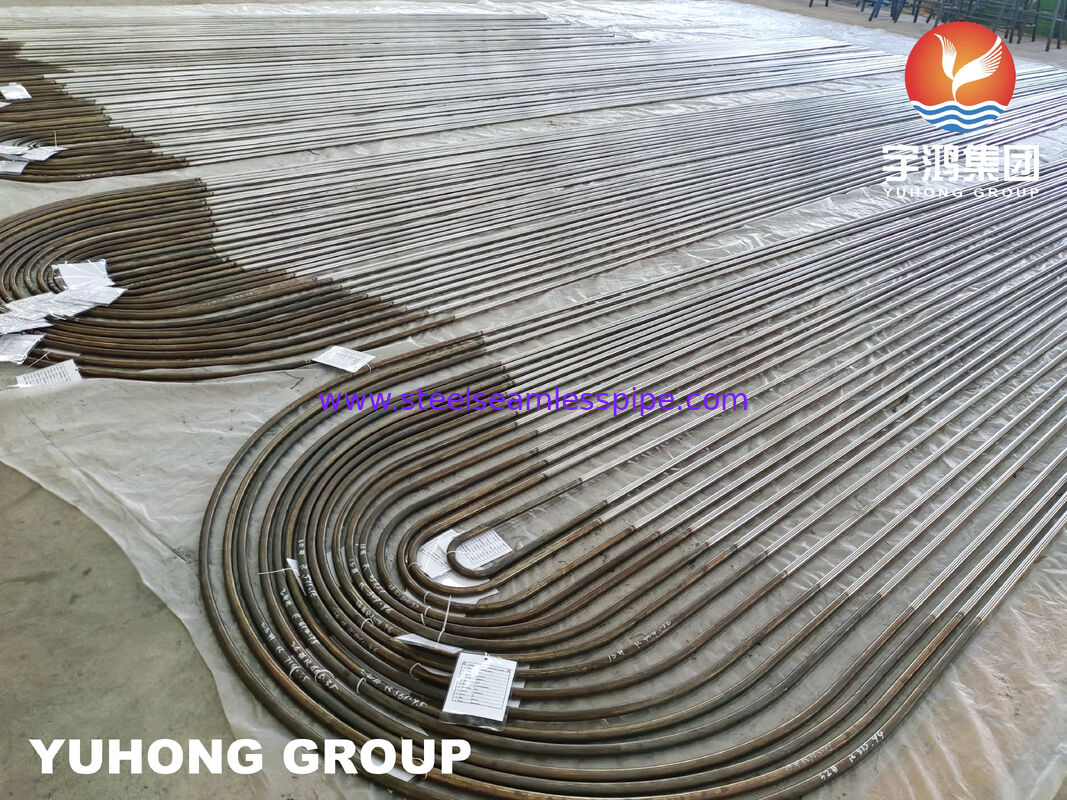

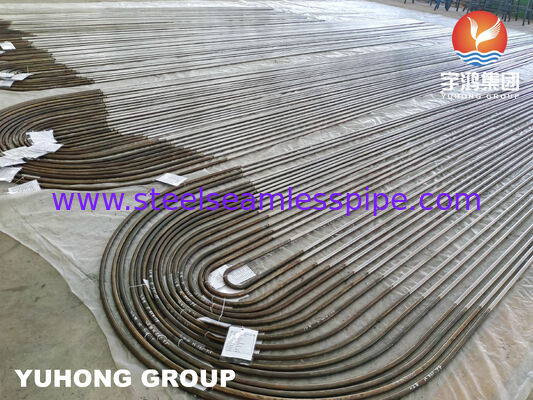

ASTM A213 TP316L 스테인리스 스틸 심리스 U 벤드 튜브
제품 개요
열 교환기 튜브 번들을 위한 정밀 U 벤드 튜브
ASTM A213 TP316L 심리스 U 벤드 튜브는 쉘 및 튜브 열 교환기, 응축기 및 보일러용으로 정밀 냉간 벤딩 및 열처리 공정을 통해 심리스 스테인리스 스틸 튜브로 제조됩니다.
직관에 비해 U 벤드 튜브는 열 교환기 내부의 중간 용접부를 제거하여 잠재적인 누출 지점을 줄이는 동시에 구조적 신뢰성과 열 효율성을 향상시킵니다. 각 튜브는 지정된 중심선 반경으로 구부러지며 치수 정확도, 벽 두께 무결성 및 표면 품질을 보장하기 위해 검사됩니다.
저탄소 TP316L 스테인리스 스틸은 용접 후 피팅 및 입계 부식에 대한 우수한 내성을 제공하여 염화물 함유 냉각수, 화학 처리 유체 및 산업용 열 전달 시스템에 적합합니다.
기술 사양
|
항목 |
사양 |
|---|---|
|
제품명 |
ASTM A213 TP316L 심리스 U 벤드 튜브 |
|
표준 |
ASTM A213 / ASME SA213 |
|
재질 등급 |
TP316L / UNS S31603 |
|
제품 유형 |
심리스 U 벤드 튜브 |
|
제조 공정 |
냉간 인발 + CNC U 벤딩 |
|
벤딩 반경 |
TEMA에 따라 맞춤 제작 |
|
외경 |
12.7–50.8 mm |
|
벽 두께 |
0.8–3.5 mm |
|
튜브 길이 |
맞춤 제작 |
|
표면 마감 |
풀림 및 산세 |
|
열처리 |
벤딩 후 용체화 처리 |
|
검사 |
수압, 와전류, PMI |
|
인증서 |
EN10204 3.1 |
화학 성분
|
원소 |
함량 (%) |
|---|---|
|
탄소 |
≤0.030 |
|
크롬 |
16.0–18.0 |
|
니켈 |
10.0–14.0 |
|
몰리브덴 |
2.0–3.0 |
|
망간 |
≤2.00 |
|
규소 |
≤1.00 |
|
인 |
≤0.045 |
|
황 |
≤0.030 |
기계적 특성
|
속성 |
요구 사항 |
|---|---|
|
인장 강도 |
≥485 MPa |
|
항복 강도 |
≥170 MPa |
|
신율 |
≥35% |
|
경도 |
≤90 HRB |
제품 특징
종방향 용접이 없어 심리스 튜브는 일관된 벽 두께와 압력 하에서 안정적인 성능을 제공합니다.
제어된 벤딩은 벽 두께 감소와 타원화를 최소화하면서 튜브 번들 전체에 걸쳐 치수 일관성을 유지합니다.
저탄소 함량은 용접 및 제작 후 입계 부식에 대한 저항성을 향상시킵니다.
모든 U 벤드 튜브는 고객 도면 및 TEMA 요구 사항에 따라 제조되어 튜브 시트에 원활하게 설치됩니다.
각 생산 배치에는 재질 식별, 검사 기록 및 EN10204 3.1 인증서가 제공될 수 있습니다.
사용 가능한 치수
|
매개변수 |
범위 |
|---|---|
|
외경 |
12.7–50.8 mm |
|
벽 두께 |
0.8–3.5 mm |
|
직관 길이 |
맞춤 제작 |
|
벤딩 반경 |
맞춤 제작 |
|
튜브 길이 |
도면에 따름 |
응용 분야
쉘 및 튜브 열 교환기
표면 응축기
폐열 회수 장치
산업용 보일러
석유 화학 플랜트
비료 공장
제약 장비
식품 가공 시스템
발전소
해양 열 교환 장비
검사 및 테스트
화학 분석
기계적 특성 시험
수압 시험
와전류 시험
PMI 검사
벤딩 반경 검사
벽 두께 측정
육안 검사
제3자 검사
YUHONG U 벤드 튜브를 선택하는 이유
제어된 벤딩 반경을 갖춘 정밀 냉간 벤딩
벤딩 후 용체화 처리
압력 응용 분야를 위한 심리스 구조
TEMA 도면에 따른 맞춤형 치수
완전한 검사 문서 제공
장거리 운송을 위한 수출 포장
자주 묻는 질문
1. TP316L U 벤드 튜브는 무엇에 사용됩니까?
TP316L U 벤드 튜브는 주로 쉘 및 튜브 열 교환기, 응축기 및 보일러 튜브 번들에 사용됩니다.
2. 심리스 U 벤드 튜브가 선호되는 이유는 무엇입니까?
심리스 튜브는 종방향 용접을 제거하여 균일한 강도를 제공하고 잠재적인 누출 지점을 줄입니다.
3. 벤딩 반경을 맞춤 제작할 수 있습니까?
예. 벤딩 반경, 직관 길이 및 전체 치수는 고객 도면 또는 TEMA 요구 사항에 따라 제조될 수 있습니다.
4. 어떤 검사 보고서를 사용할 수 있습니까?
EN10204 3.1 MTC, 수압 테스트, 와전류 테스트, PMI 및 치수 검사 보고서를 사용할 수 있습니다.
관련 제품
ASTM A213 TP304 U 벤드 튜브
ASTM A213 TP321 심리스 U 튜브
ASTM A213 TP347H U 벤드 튜브
ASTM A179 탄소강 U 벤드 튜브
ASTM B163 모넬 400 U 벤드 튜브
ASTM B338 티타늄 등급 2 U 벤드 튜브
U 벤드 튜브 대 직관
|
특징 |
U 벤드 튜브 |
직관 |
|---|---|---|
|
번들 내부 용접부 |
없음 |
리턴 섹션에 필요 |
|
열 교환기 설계 |
선호됨 |
표준 |
|
튜브 번들 조립 |
간소화됨 |
추가 연결이 필요할 수 있음 |
|
누출 위험 |
감소됨 |
조인트 설계에 따라 다름 |
