| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASTM A420 WPL6 탄소강 환원 티 |
| 최소 주문 수량: | 1 PC |
|---|---|
| 포장 세부 사항: | Plwood 케이스 또는 팔레트 |
| 배달 시간: | 7일 |
| 지불 조건: | 신용장, 전신환 |
| 제품명: | 리듀싱 티 | 사양: | ASTM A420, ASME SA420 |
|---|---|---|---|
| 재료: | WPL6 | OD: | 1/8 NB 내지 48 NB |
| wt: | 일정 10대 - 일정 XXS | 표면: | 흑색 도장 |
| 애플리케이션: | 발전, 석유 및 가스, 화학 가공, 파이프 라인 | ||
| 하이 라이트: | ASTM A420 WPL6 저온 탄소강 환원 티, LTC 맞대기 용접 파이프 피팅 | ||

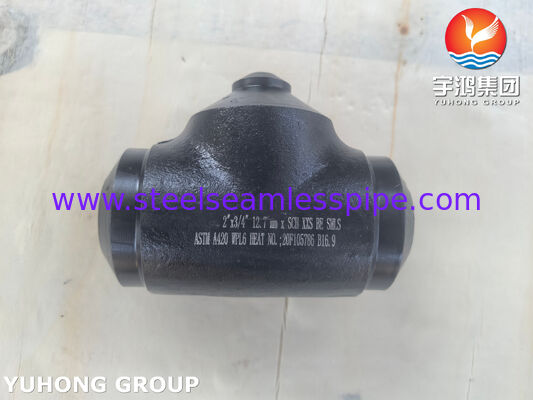

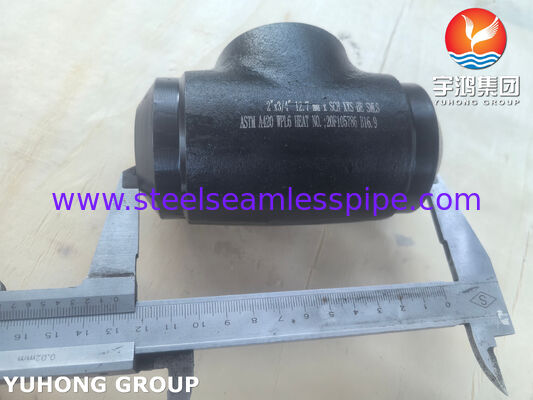

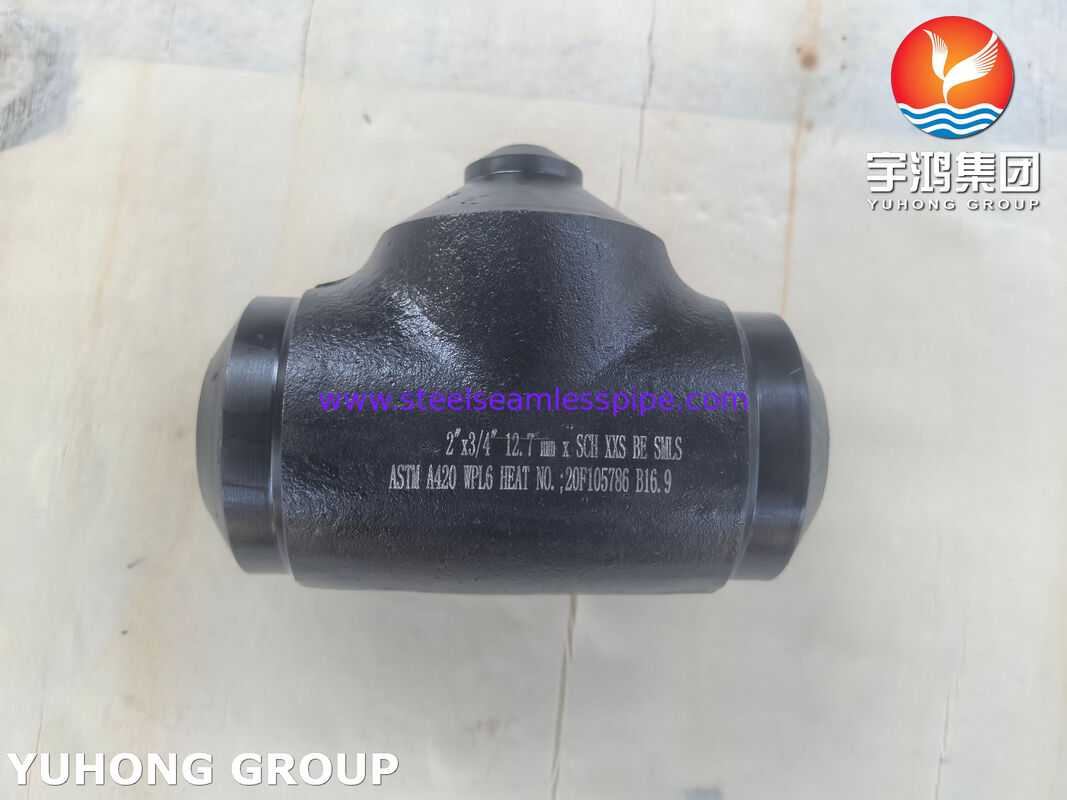

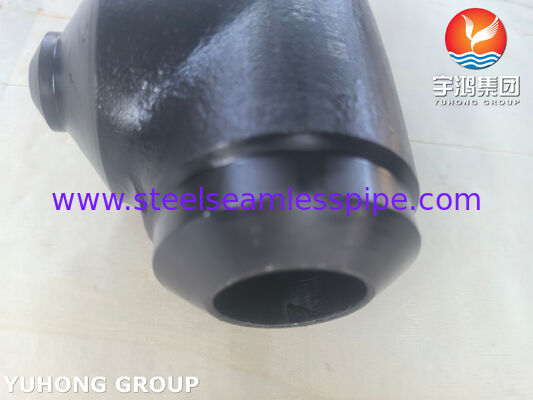

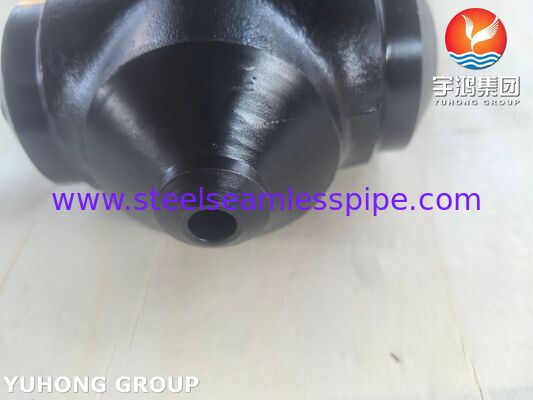

ASTM A420 WPL6 저온 탄소강 피팅 LTC 리듀싱 티 맞대기 용접 피팅
ASTM A420 WPL6 탄소강 리듀싱 티LTC (저온 탄소강)맞대기 용접 피팅은 ASME B16.9의 치수 및 허용 오차 요구 사항에 따라 제조된 단조 탄소강 파이프 분기 연결 부품으로, ASME B16.25에 따라 베벨 용접 준비가 된 세 개의 끝단을 특징으로 하며, 분기 출구의 공칭 파이프 크기(NPS)가 직선 헤더보다 작습니다. 이 제품은 ASTM A420에 적합한 노멀라이즈 처리되고 충격 시험을 거친 탄소-망간강 등급(WPL6)으로 생산되며, 내부 압력, 기계적 응력 및 열 충격을 견디도록 특별히 설계되었으며 서비스 온도 -45°C (-50°F)까지 보장된 연성 충격 저항을 유지합니다. 주요 엔지니어링 기능은 보강 패드 없이 완전 침투 맞대기 용접 조인트를 통해 서로 다른 직경의 파이프라인 간에 유체 흐름을 영구적으로 분할하거나 결합하는 것입니다.
화학 성분ASTM A420 WPL6 저온 탄소강 피팅 LTC 리듀싱 티 맞대기 용접 피팅
| Mn | C | P | S | Si | Cr | Mo | Ni | V | Cu | Cb |
| 0.050-1.35 | 0.3 | 0.035 | 0.04 | 0.15-0.40 | 0.3 | 0.12 | 0.4 | 0.08 | 0.4 | 0.02 |
기계적 특성ASTM A420 WPL6 저온 탄소강 피팅 LTC 리듀싱 티 맞대기 용접 피팅
| 표준 | 항복 강도 0.2% 증명 (MPa) 최소 | 인장 강도 (MPa) 최소 |
| ASTM A420 | 35 | 60-95 |
ASTM A420 저온 탄소강 피팅 LTC 맞대기 용접 피팅의 충격 시험 온도
| 등급 | 충격 시험 온도, °F (°C) |
| WPL6 | -50 (-45) |
| WPL9 | -100 (-75) |
| WPL3 | -150 (-100) |
| WPL8 | -320 (-195) |
| 특징 | ASTM A420 WPL6 | ASTM A234 WPB (표준 등급) |
|---|---|---|
| 서비스 온도 | -50°F (-45°C)까지 | -20°F (-29°C)까지 |
| 충격 시험 | 필수 (샤르피 V-노치) | 선택 사항 (명시되지 않는 한 일반적으로 필요하지 않음) |
| 열처리 | 노멀라이징 필수 | 성형 후 일반적으로 허용됨 |
| 주요 용도 | 저온/극저온 서비스 | 중온 서비스 |
이 유형의 리듀싱 티의 핵심 기능-- 더 큰 주 파이프라인에서 작은 분기 테이크오프 생성.
연속적인 주 공정 라인을 연결하고 90° 각도로 더 작은 보조 라인을 분기합니다.
"티 분기 + 단일 피팅에서 파이프 크기 감소" 결합
1. 별도의 이퀄 티 + 동심 리듀서를 조립할 필요가 없습니다.
2. 더 적은 용접 조인트 - 누출 위험 감소, 설치 공간 및 노동력 절약.
3. 중벽 구조 - 고압 서비스용으로 설계되었으며 까다로운 공정 배관을 위한 강화된 벽 두께.
응용 분야
