| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO, API , ABS, DNV, GL , LR, NK |
| 모델 번호: | ASTM A182 F316L 스테인레스 강 맹인플랜지 |
| 최소 주문 수량: | 1개 |
|---|---|
| 포장 세부 사항: | 층 나무로 된 경우 / 팔레트 |
| 배달 시간: | 7일 |
| 지불 조건: | 신용장, 티/티 |
| 제품명: | 스테인레스 스틸 플랜지 | 기준: | ASTM A182 / ASME SA182 |
|---|---|---|---|
| 재료: | F316L, 1.4404 | 수업: | 150#, 300#, 600#, 900#, 1500#, 2500# |
| 유형: | 블라인드, BL 플랜지 | 얼굴: | RF, FF |
| 애플리케이션: | 석유, 화학 처리, 배관 시스템 등 | ||
| 강조하다: | ASTM A182 F316L 실프 플랜지,1.4404 스테인리스 스틸 단조 플랜지,보증 포함 BLRF 플랜지 |
||

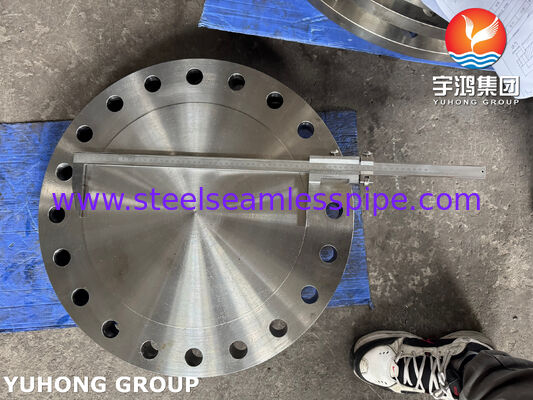

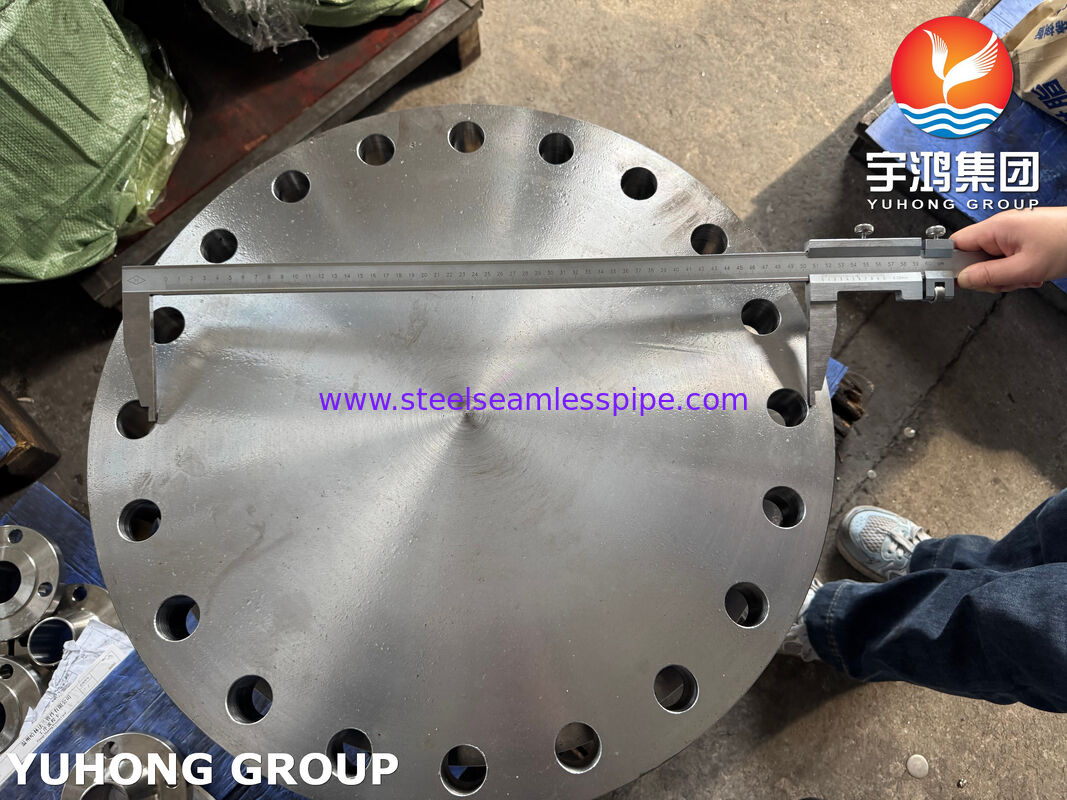

ASTM A182 F316L 블라인드 플랜지 1.4404 스테인리스 스틸 플랜지 ASME B16.5 가조 플랜지
ASTM A182 F316L / 1.4404 가공 실프 플랜지ASME B16.5 / B16.47 차원 표준에 따라 제조된 고체, 디스크 모양, 가조된 아우스테니틱 스테인레스 스틸 파이프 부품으로 정의됩니다.한 쪽에 높은 얼굴 (RF) 봉인 표면을 장착한, 그리고 낮은 탄소, 몰리브덴 합금의 강철 (UNS S31603 / 1.4404) 에서 뜨거운 작업 (공형) 을 통해 생산됩니다.그것의 주요 엔지니어링 기능은 파이프 시스템의 끝을 종료하는 기계적 격리 장벽으로 작용하는 것입니다., 압력 용기 노즐을 봉쇄하거나 유체 통과를 위한 중앙 구멍이 없는 상태에서 수정적 테스트와 내부 검사에 영구적 또는 일시적 접근을 제공한다.
ASTM A182 F316L 스테인리스 스틸 블라인드 플랜지의 핵심 기본 기능
블라인드 플랜지의 가장 기본적인 기능은 파이프 시스템, 압력 용기 또는 장비 노즐의 끝점을 영구적으로 또는 일시적으로 교착시키는 단단한 장벽으로 작용하는 것입니다.다른 모든 플랜지와 달리 (유체 흐름을 허용하기 위해 중앙 구멍을 가지고 있습니다), 블라인드 플랜지는 구멍이 없는 고형 디스크입니다. 그 유일한 목적은 그 특정 지점에서 흐름을 완전히 멈추는 것입니다.
| 시나리오 | 권고 |
|---|---|
| 유럽, 아시아의 프로젝트 또는 PN에 대한 스펙 호출 | EN 1092-1을 사용 |
| 북아메리카 프로젝트 또는 클래스에 대한 스펙 호출 | ASME B16.5 / B16를 사용하십시오.47 |
| 기존 플랜지에 연결 | 표준과 일치해야 합니다. |
| 국제 석유 및 가스 (해상) | 종종 ASME, 그러나 일부 유럽 사업자는 PN/클래스 변환과 함께 EN를 허용 |
|
*절대 EN 1092-1 플랜지를 ASME B16.5 플랜지와 직접 볼트하지 마십시오. 볼트 원 직경, 구멍 크기 및 마주하는 차이는 다릅니다.적절한 어댑터 플랜지 또는 양 표준에 설계 주문 제작 전환 조각을 사용. |
|
ASTM A182 F316L 블라인드 플랜지 1.4404 스테인리스 스틸 플랜지 발조 플랜지 BLRF 플랜지
| 표준 | WERKSTOFF NR | UNS | JIS | BS | GOST | AFNOR | EN |
| SS 316L | 1.4404 | S31603 | SUS 316L | 316S11 | 03Ch17N14M3 | Z3CND17-11-02 | X2CrNiMo17-12-2 |
화학적 성분 % ASTM A182 F316L 블라인드 플랜지 1.4404 스테인리스 스틸 플랜지 발조 플랜지 BLRF 플랜지
| SS | UNS | C | MN | P | S | SI | CR | NI | MO | 참고: | IT |
| F316L | S31603 | 0.030 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0-18.0 | 100.0~15.0 | 20.0-3.0 | --- | --- |
기계적 으로 그 기능 을 수행 하는 방법
블라인드 플랜지는 간단한 기계적 조립을 통해 기능을 수행합니다.
볼팅: 여러 볼트가 블라인드 플랜지의 볼트 구멍을 통해 짝짓기 플랜지 (또는 스레드 된 배 노즐) 로 통과합니다. 이러한 볼트에 적용 된 토크는 압축력을 만듭니다.
가스켓 압축: 이 볼팅 힘은 블라인드 플랜지 (blind flange) 의 리바이즈드 페이스 (RF) 와 짝짓기 플랜지 (mating flange) 의 얼굴 사이에 가스켓을 압축하여 누출을 막는 밀폐를 형성합니다.
고체: 구멍이 없기 때문에 침식, 부식 피로 또는 맹목 끝에서 흐름으로 인한 진동의 위험이 없습니다. 그것은 단순히 견고하고 정적 인 캡으로 작용합니다.
적용
석유 및 가스 (상류 및 해상)
화학 및 석유화학 가공
해양공학 (선조선 및 항만)
의약품 및 생명공학
펄스 및 종이 산업
전력 생산 (원자력 및 화석)
식품 및 음료
