| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | P236GH, P265GH, P295GH, P355GH |
| 최소 주문 수량: | 100KGS |
|---|---|
| 포장 세부 사항: | 합판 상자, 번들 |
| 배달 시간: | 7일 |
| 지불 조건: | 신용장, 전신환 |
| OD: | 3/4 "(19.05), 1"(25.4), 1-1/4 "(31.75), 1-1/2"(38.1), 2 "(50.8), 2-1/2" | 용법: | 열 교환기 튜브, 보일러관 |
|---|---|---|---|
| 기준: | EN10216-2 | 재료: | P235GH TC1 |
| WT: | 0.89,1,1.24,2.11MM.... | ||
| 강조하다: | EN10216-2 P235GH 매듭 없는 튜브,열 교환기 보일러 튜브,J 튜브 U 굽는 튜브 |
||

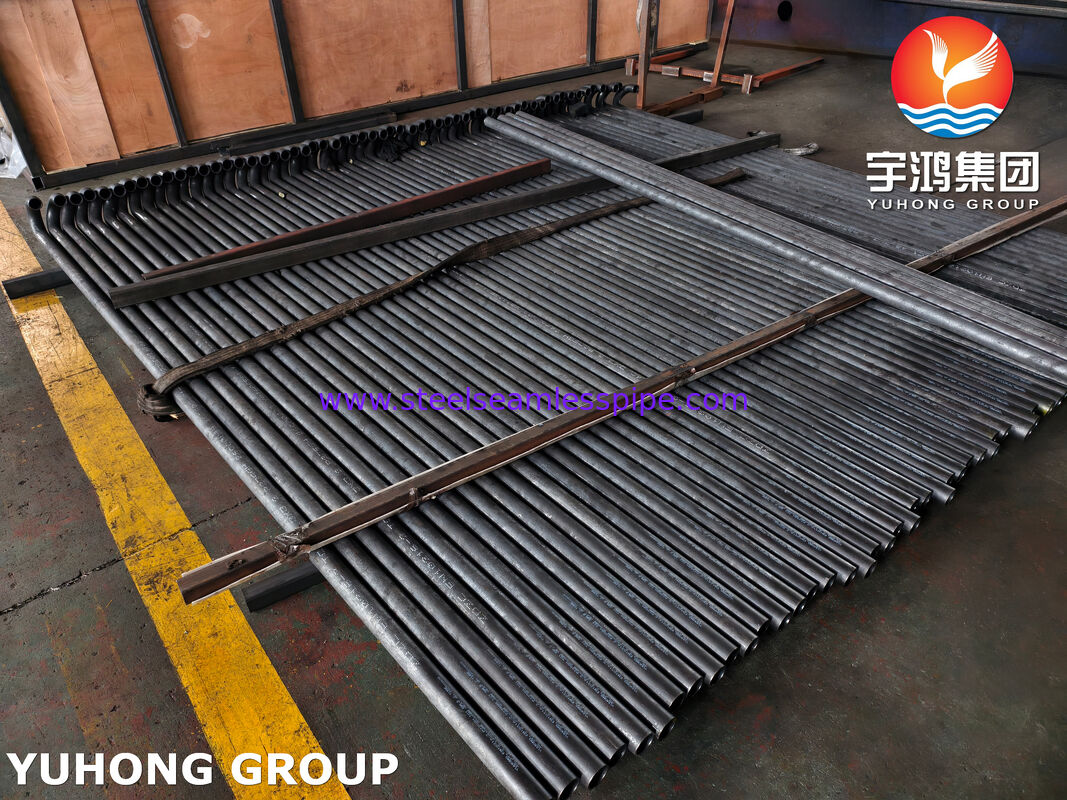

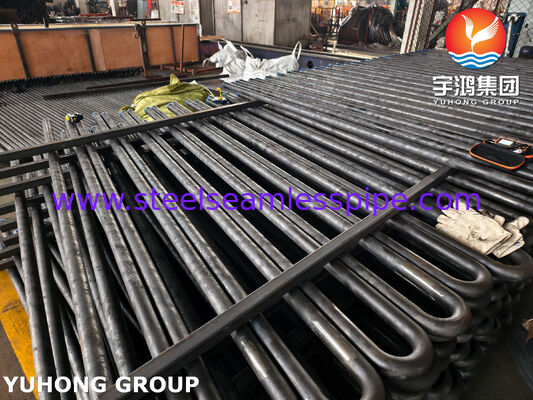

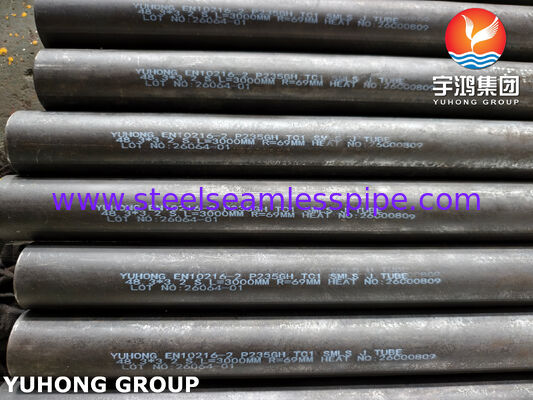

EN10216-2 P235GH TC1 열교환기 보일러용 무선 J 튜브 및 U 굽기 튜브
EN10216-2 P235GH TC1 매듭없는 J-튜브는 유럽 표준 EN 10216-2에 따라 제조된 매듭없는 철강 튜브입니다.그리고 "J" 모양으로 형성 (다른보다 한 다리가 더 긴 구부러진 튜브),U-튜브와 비슷하지만 불균형 직선 끝).
EN 10216-2대 온도에서 압력을 가하기 위한 매듭 없는 철강 파이프에 대한 유럽 표준
P235GH 압력 장비용 무연금,열에 저항하는 강철. "P"=압, "235"=실온에서 235 MPa의 최소 강도 강도,"GH"=고온 사용에 적합합니다 (~ 400°C까지).

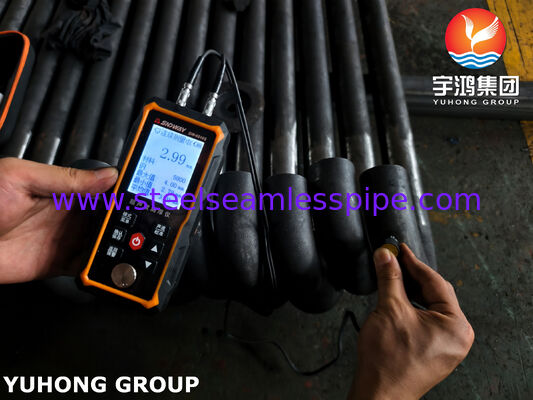

TC1테스팅 카테고리 1 훼손 방지 및 기계적 테스트 요구 사항의 기본 수준 (예를 들어, 팽창, 평평화, 굽기 테스트 및 팩 당 수직 또는 초음파 검사).
J-튜브 "J" 모양의 구부러진 튜브 구성,다른 것 보다 길게 직한 끝을 가진. 그것은 U-튜브의 변종이며,소형 또는 특정 파이프 레이아웃을 위해 설계되었습니다.
주요 응용 분야
이 유형의 튜브는 고온 및 고압 서비스에 특별히 설계되었습니다. 그것의 주요 사용은 다음을 포함합니다:
- 증기 보일러, 예를 들어, 물 벽 패널, 경제자, 저압 증기 파이프.
-열 교환기 융합 튜브 콘덴서, 공급 물 난방기 및 냉각 시스템.
압력 용기: 화학, 석유화학 및 산업 압력 장비의 부품.
- 파이프 시스템은 발전소와 산업 시설에서 뜨거운 물, 증기 또는 고온 유체를 운송합니다.
주요 이점
일반 탄소강 튜브와 비교하면 EN10216-2 P235GH TC1 무선 J-튜브는 다음과 같은 장점을 제공합니다.
우수한 고온 성능 ~ 400 °C까지의 작동 온도에서 좋은 기계적 강도와 미끄러지기 저항을 유지합니다.
신뢰할 수 있는 압력 내구력 235 MPa의 최소 양력 강도와 좋은 견고성은 압력 장비의 까다로운 요구 사항을 충족시킵니다.
좋은 용접성 및 가공성 낮은 탄소 동등은 제조 과정에서 용접 및 형성하는 것을 용이하게합니다.
톱니없이 제작된 톱니는 약한 지점이 없다는 것을 의미합니다. 고압의 안전과 신뢰성을 크게 향상시킵니다.
유연한 설계 적응성"J"형은 직선 또는 심지어 U 모양의 튜브에 비해 더 컴팩트한 장비 레이아웃 및 더 나은 열 확장 보완을 허용합니다.
P235GH 화학적 성분
| C | ≤0.16 |
| 네 | ≤0.35 |
| 원 | ≤1.20 |
| P | 0.025 |
| S | 0.010 |
| 알 | ≥ 0.020 |
| Cr | ≤0.30 |
| 큐 | ≤0.30 |
| 모 | ≤0.08 |
| Nb | ≤0.020 |
| 니 | ≤0.30 |
| 티 | ≤0.40 |
| V | ≤0.02 |
P235GH 기계적 특성
| 등급 | 팽창 강도 Rm | 양력 강도 YS | 연장 A ((%) |
| P235GH TC1 | 360~500MPa | ≥235 | ≥25 |
EN 10216-2의 차원 허용량
외부 지름과 벽 두께에 대한 허용값
| 외부 지름 D mm | D에 대한 허용 범위 | T/D 비율에 대한 T에 대한 허용값 | |||
| ≤ 0,025 | > 0,025 ≤ 0,050 |
> 0,050 ≤ 0,10 |
> 0,10 | ||
| D ≤ 219,1 | ± 1% 또는 ± 0.5mm 어느 쪽이 더 큰지 |
± 12,5% 또는 ± 0.4mm | |||
| D > 219,1 | ± 20% | ± 15% | ± 12,5% | ± 10% a | |
| a 외부 지름 D ≥ 355,6 mm의 경우 상단 벽 두께를 벽 두께 T의 5% 더 지역적으로 초과할 수 있습니다. | |||||
신청서
