| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO 9001, PED, ABS, DNV, BV, LR, TUV |
| 모델 번호: | ASTM A182 F321 WNRF 플랜지 |
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 항해에 적합한 수출 목재 케이스, 합판 케이스, 목재 팔레트, 플라스틱 필름 보호 |
| 배달 시간: | 수량에 따라 다름 |
| 지불 조건: | 보자마자 전신환과 L/C (신용장) |
| 공급 능력: | 달 당 1000 톤 |
| 재료: | ASTM A182 F316L 스테인레스 스틸 | 플랜지 종류: | 용접 넥 돌출면(WNRF) |
|---|---|---|---|
| 기준: | ASME B16.5 / ASME B16.47(심각한 A/B) | 크기 범위: | 1/2 내지 60 |
| 압력 클래스: | 클래스 150, 300, 600, 900, 1500, 2500 | 직면 유형: | RF (자란 얼굴) |
| 제조공정: | 서서히 나아가는 | 애플리케이션: | 석유 및 가스, 석유화학, 발전소, LNG |
| 강조하다: | ASTM A182 F321 스테인리스 스틸 플랜지,WNRF 플랜지 ASME B16.47,굽는 목에 얼굴 플랜지를 올렸다 |
||

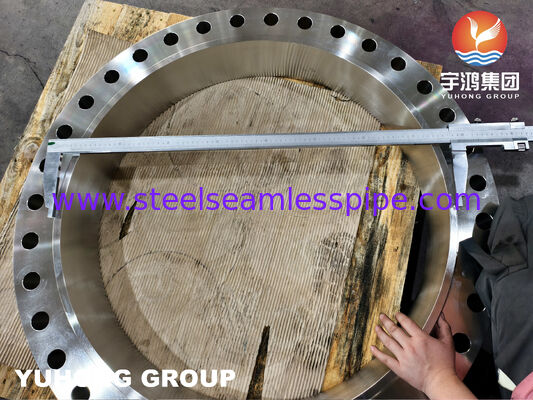

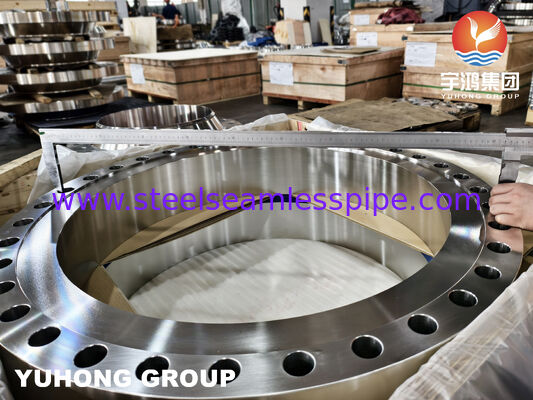

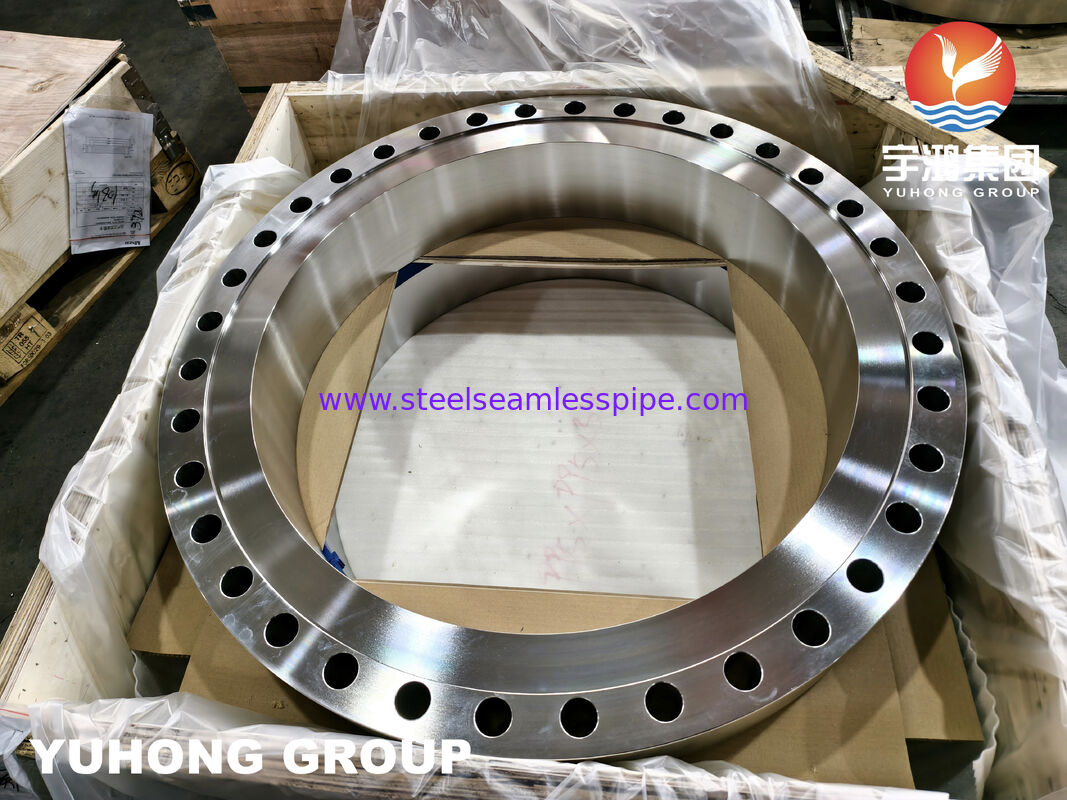

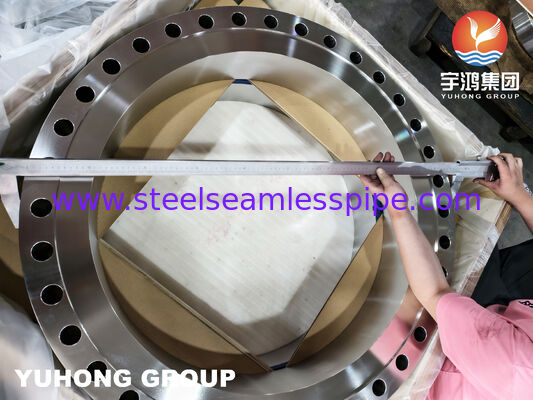

ASTM A182 F316L WNRF 가조 스테인리스 스틸 플랜지
제품 개요
고성질 파이프링을 위한 가공된 F316L 용접 목 높이 올려진 얼굴 플랜지
ASTM A182 F316L WNRF (Weld Neck Raised Face) Flange is a forged stainless steel flange manufactured for pressure piping systems requiring excellent corrosion resistance and reliable mechanical performance. ASTM A182 / ASME SA182 사양에 따라 생산플랜지는 높은 압력 및 고온 애플리케이션에 매끄러운 스트레스 분포와 향상 된 연결 강도를 제공하는 긴 톱니 나브 디자인을 갖추고 있습니다..
F316L의 낮은 탄소 함량은 용접 후 크롬 탄화물 침착의 위험을 줄여 독성 환경에 노출 된 용접 파이프 시스템에 적합합니다.염소를 함유한 매체에 대한 뛰어난 저항성, 산소 및 화학 공정 유체, ASTM A182 F316L 웰드 넥 리에스트드 페이스 플랜지는 화학 처리, 석유화학, 해양, 해상 및 산업 파이프 시스템에서 널리 사용됩니다.
기술 사양
|
항목 |
사양 |
|---|---|
|
제품 이름 |
ASTM A182 F316L WNRF 가조 스테인리스 스틸 플랜지 |
|
표준 |
ASTM A182 / ASME SA182 |
|
소재 등급 |
F316L / UNS S31603 |
|
플랜지 타입 |
웰드 넥 리에스트드 페이스 (WNRF) |
|
제조 과정 |
도장 |
|
압력 등급 |
150~2500급 |
|
크기 범위 |
NPS 1/2"~24" (더 큰 사이즈 사용 가능) |
|
표면형 |
얼굴 (RF) |
|
연결 유형 |
부트 용접 |
|
열처리 |
용액 가열 |
|
표면 마감 |
가공 / 부드러운 마무리 |
|
굴착 표준 |
ASME B16.5 / ASME B16.47 |
|
테스트 |
PMI, 차원 검사, 압력 검사 |
|
인증 |
EN 10204 3.1 MTC 사용 가능 |
화학적 성분
|
원소 |
함유량 (%) |
|---|---|
|
탄소 (C) |
≤0.030 |
|
크롬 (Cr) |
160.0180 |
|
니켈 (Ni) |
100.0140 |
|
몰리브덴 (Mo) |
20.03.0 |
|
망간 (Mn) |
≤ 200 |
|
실리콘 (Si) |
≤1.00 |
|
포스포스 (P) |
≤0.045 |
|
황 (S) |
≤0.030 |
|
철 (Fe) |
재고 |
기계적 특성
|
재산 |
요구 사항 |
|---|---|
|
팽창 강도 |
≥485 MPa |
|
생산력 |
≥170 MPa |
|
길쭉함 |
≥30% |
|
단단함 |
≤95 HRB |
제품 특성
몰리브덴의 추가는 특히 해수와 같은 엽록소를 포함하는 환경에서 구덩이 및 균열 부식에 대한 저항성을 향상시킵니다.화학 처리 유체 및 산업 냉각 시스템.
낮은 탄소 함량은 용접 과정에서 감수성을 최소화하여 F316L는 제조 후 경화 저항성을 향상시키는 용접 파이프 응용 프로그램에 적합합니다.
긴 톱니 톱니 톱니가 플랜지에서 파이프로 점차적으로 스트레스 전환을 제공하여 스트레스 농도를 줄이고 압력 파이프 시스템에서의 연결 신뢰성을 향상시킵니다.
조형은 주조 플랜지 제품과 비교하여 재료 밀도와 기계적 일관성을 향상시켜 조형 F316L 플랜지를 까다로운 압력 애플리케이션에 적합하게 만듭니다.
프로젝트 요구 사항에 따라 150급에서 2500급까지의 압력급에서 사용할 수 있습니다.
WNRF 플랜지 설계 장점
고압 파이프 시스템에 적합합니다.
슬리프 플랜지와 비교하여 더 나은 스트레스 분포
파이프 연결에서 격동이 감소
고온 서비스용
부트 용접 설비와 호환
비중있는 공정 파이프에 일반적으로 사용됩니다.
사용 가능한 크기
|
매개 변수 |
범위 |
|---|---|
|
크기 |
NPS 1/2" ′′24" |
|
압력급 |
150 / 300 / 600 / 900 / 1500 / 2500 |
|
마주보고 |
RF, FF, RTJ (선택) |
|
도공형 |
표준 / 사용자 정의 |
|
스케줄 호환성 |
SCH 5S?? XXS |
|
사용자 지정 디자인 |
사용 가능 |
신청서
ASTM A182 F316L WNRF 플랜지는 다음과 같이 널리 사용됩니다.
화학 가공 공장
석유화학 시설
석유 및 가스 파이프 라인
해상 플랫폼
해양공학
의약품 장비
식품 처리 시스템
소금 해제 공장
전력 생산
물 처리 시설
산업 공정 파이프
검사 및 시험
양성물질 식별 (PMI)
화학적 성분 분석
기계적 특성 검사
차원 검사
시각 검사
표면 마무리 검사
초음파 검사
액체 침투 물질 검사
제3자 검사
왜 YUHONG F316L WNRF 플랜지를 선택합니까?
ASTM A182 / ASME SA182에 따라 제조
F316L 스테인레스 스틸 조립품
부식성 및 염화물 함유 환경에 적합
여러 압력 클래스와 차원에서 사용할 수 있습니다.
사용 가능한 PMI 및 검사 문서
산업 프로젝트에 지원되는 맞춤형 플랜지 솔루션
자주 묻는 질문
ASTM A182 F316L WNRF 플랜지 (ASTM A182 F316L WNRF flange) 는 진열 저항과 기계적 강도를 필요로 하는 압력 파이프 시스템용으로 제조된 가조된 스테인리스 스틸 용접 목 상승 얼굴 플랜지이다.
F316L는 F316보다 낮은 탄소 함량을 가지고 있으며, 용접 후 민감화 위험을 줄이고 용접 응용 프로그램에서 부식 저항성을 향상시킵니다.
용접 목 플랜지는 더 나은 스트레스 분포를 제공하며 고압, 고온 및 중요한 파이프 시스템에서 선호됩니다.
F316L WNRF 플랜지는 일반적으로 150, 300, 600, 900, 1500 및 2500급으로 제공됩니다.
예. 프로젝트 사양에 따라 맞춤형 크기, 드릴링 패턴, 직면 유형 및 특수 요구 사항이 공급 될 수 있습니다.
