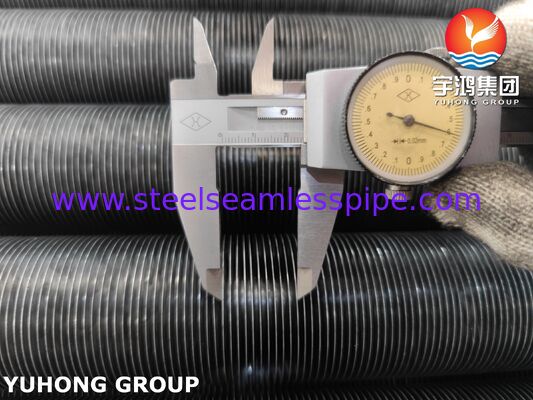

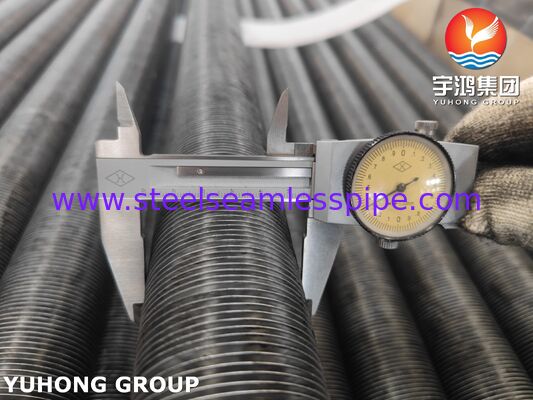

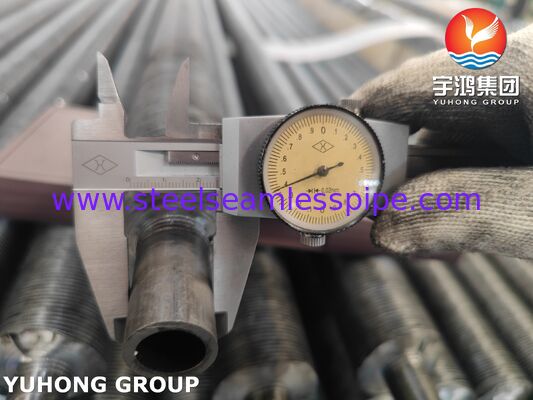

시크쿨러용 내장 핀 튜브 (ASME SA209 + 알루미늄 1060 핀 재료)

내장형 핀 튜브는 연속적인 알루미늄 핀 스트립(일반적으로 알루미늄 1060)이 기본 튜브 표면(ASME SA209 합금 강철 튜브)의 홈에 기계적으로 내장되어 있는 고효율 열 전달 튜브입니다. 이 설계는 뛰어난 열 전도성, 강력한 핀-튜브 결합 및 열 사이클링 하에서 장기적인 안정성을 보장합니다.

향상된 열전달, 컴팩트한 디자인, 내식성이 요구되는 열교환기, 특히 발전, 석유화학, 보일러 시스템에 널리 사용됩니다.

• 드라이 쿨러
• 보일러 열 회수 시스템
• 연소식 히터 및 열매체 오일 히터
• 폐열 회수 장치(WHRU)
• 발전소 열교환기
• 석유화학 및 정유 장비

• 튜브 외경:19mm~63.5mm(3/4"~2-1/2")
• 튜브 벽 두께:2.0mm – 6.0mm
• 핀 높이:5mm – 17mm
• 핀 두께:0.3mm – 0.8mm
• 핀 피치:2mm – 8mm
• 튜브 길이:최대 12,000mm(맞춤형 길이 가능)
• 핀 재질:알루미늄 1060(또는 이에 상응하는 고순도 알루미늄 스트립)

화학 성분(일반):

• 탄소(C): 0.10~0.20%
• 망간(Mn): 0.30~0.80%
• 인 (P): ≤0.025%
• 유황(S): ≤0.025%
• 실리콘(Si): 0.10~0.50%

기계적 성질(일반):

• 인장 강도: ≥ 380 MPa
• 항복 강도: ≥ 205 MPa
• 신장: ≥ 30%

화학 성분:

• 알루미늄(Al): ≥ 99.6%
• 철(Fe): ≤ 0.35%
• 실리콘(Si): 0.25% 이하
• 구리(Cu): ≤ 0.05%

주요 속성:

• 우수한 열전도율
• 높은 내식성
• 매립 공정을 위한 우수한 연성

높은 성능과 신뢰성을 보장하기 위해 임베디드 핀 튜브는 엄격한 품질 관리에 따라 제조 및 검사됩니다.

• 원자재 PMI(Positive Material Identification)
• 치수 검사(OD, 핀 높이, 피치, 홈 깊이)
• 기본 튜브 무결성을 위한 와전류 테스트(ECT)
• 정수압 테스트
• 초음파 검사(UT)(필요한 경우)
• 핀 접착강도/당김 테스트
• 육안 및 표면 품질 검사
• 제3자 검사 가능(SGS, BV, TUV)

• 뛰어난 핀-튜브 결합 안정성
• 높은 열전달 효율
• 열 순환 시 탁월한 성능
• 핀 풀림이나 진동 손상에 대한 강한 저항력
• 열악한 산업 환경에서 긴 사용 수명
• 비용 효율적인 열 전달 솔루션
