| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ASME, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000 |
| 모델 번호: | ASME SA240 TP304 |
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | NEGOCIATED |
| 포장 세부 사항: | 철제 프레임+합판 케이스 또는 우븐 백 |
| 배달 시간: | 20-80 일 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 500 톤 |
| 재료 사양: | ASME SA240 유형 304 / ASTM A240 등급 304(SS304) | 최대 두께: | 75mm 이하 |
|---|---|---|---|
| 최대 설계 압력: | ≤30bar(~ 435psi) | 튜브 구멍 공차: | +0.05 / -0.00mm |
| 구멍당 홈 수: | 2개 또는 3개의 정밀 홈 | 피팅 저항: | 프렌 ≒19 |
| 강조하다: | ASME SA240 304 스테인리스 스틸 튜브 잎,열 교환기에 대한 CNC 뚫린 튜브 잎,TEMA에 맞는 스테인리스 스틸 튜브 잎 |
||
메타 설명:가볍고 중급 용량의 열 교환기에 맞춤형 ASME SA240 타입 304 스테인리스 스틸 플레이트 튜브 시트. 빠른 1-2 주 전속 시간, TEMA 표준에 따라 정밀 CNC 도공 및 경사.jimmy@steelseamlesspipe에 연락하세요.com에서 인용합니다.
해수 없는 열 시스템을 위한 비용 효율적이고, 부식 저항성 있는 솔루션을 찾고 계신가요?고가의 가공보다 롤 플릿 튜브 시트를 선택하는 것이 장비 예산을 최적화하는 가장 현명한 방법입니다..
유혼그룹 (Yuhong Group Co., Ltd.)정밀 뚫기 제조에 특화된ASME SA240 304 (SA240 타입 304) 스테인리스 스틸 판 파이프 엽껍질 및 튜브 열 교환기의 핵심 구조적 앵커로서, 우리의 롤 플릿 튜브 시트는 안정적인 기계적 특성을 제공합니다, 우수한 위생,전 세계 주류 가공 산업에 대한 안정적인 튜브-투브 셰이트 밀폐 성능.
온도 순환의 경우, 인증된ASME SA240 304등급 롤판ASTM A182 가조 된 비공형에 비해 재료 납품 기간과 사전 조달 비용을 크게 줄입니다.
[ 엔지니어링 파라미터에 기초한 구조 선택]
ASME SA240 304 판: 두께 ≤75mm, 압력 ≤30bar (대부분 비용 효율)
ASTM A182 F304 가조: 무거운 벽 두께, 고압 및 극심한 열 사이클에 필요합니다.경제적인 경화 저항성:304등급 오스텐이트 스테인리스 스틸은 유기산, 식수, 증기 및 식품 수준의 깨끗한 액체에 대한 뛰어난 저항을 제공합니다.PREN≈19.

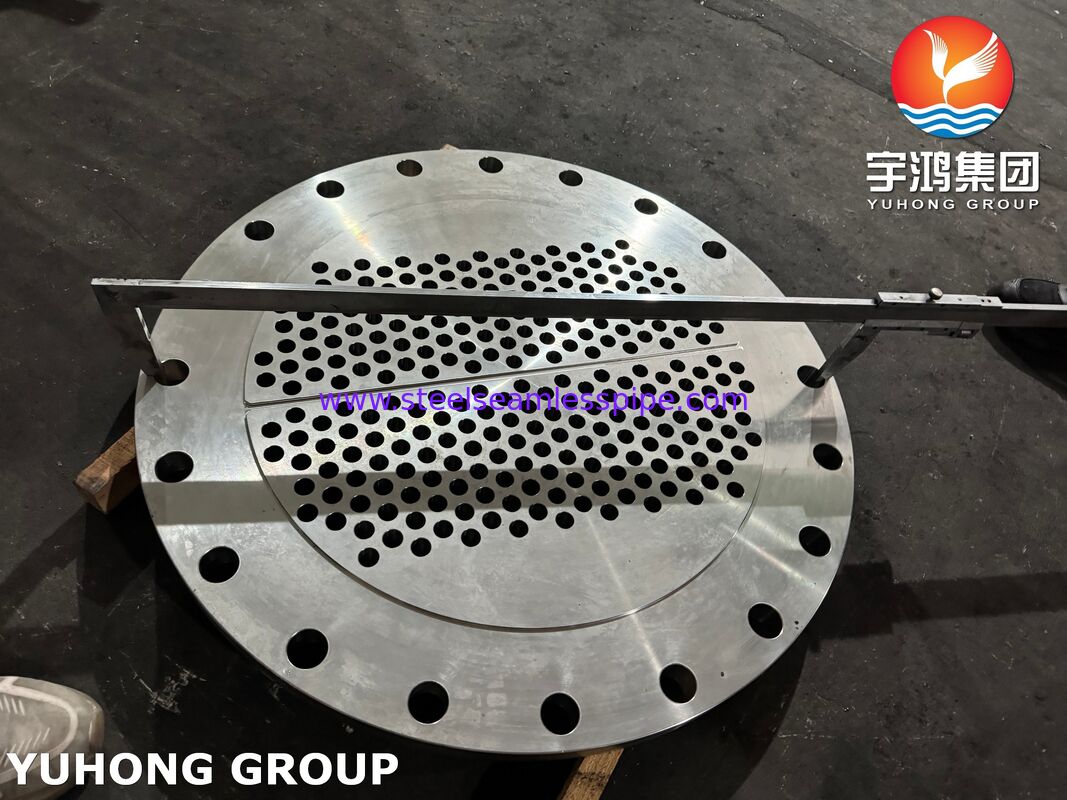

CNC 정밀 마이크로 드릴링:각 파이프 구멍은 자동화 된 다 스핀드 CNC 드릴링을 통해 실행됩니다.+0.05 / -0.00 mm, 바이패스 누출을 방지하고 스테인리스 스틸 튜브에 매듭없이 맞도록 보장합니다.
원형 팽창 구간:각 구멍에 2~3개의 정밀 굴레를 가공하여 기압 확장 (롤링) 단계 동안 차가운 튜브의 기계적 견인력을 극대화합니다.

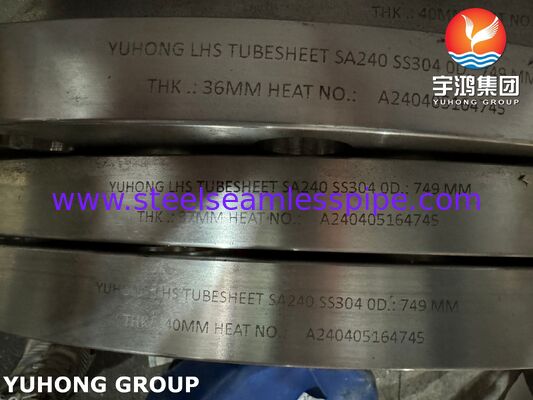

각 판 튜브 잎은 인증EN 10204 3.1 밀링 테스트 인증서 (MTC)원료의 화학적, 기계적 적합성을 보장합니다.
| 엔지니어링 매개 변수 | 기술 사양 / 가치 |
|---|---|
| 소재 사양 | ASME SA240 타입 304 / ASTM A240 등급 304 (SS304) |
| 테마 클래스 | TEMA 클래스 C (상업용) 및 클래스 B (화학용) 에 완전히 적합합니다 |
| 최대 권장 두께 | ≤75mm (최적의 볼륨적 무결성을 위해 판 형태로) |
| 최대 설계 압력 제한 | ≤30bar ((~435 psi튜브 쪽 압력 |
| 튜브 처리 끝 | 롤링을 위한 정밀 롤링; 선택적으로 밀폐/강도 용접 |
| 품질 문서 | 100% 차원 보고, PMI 테스트, 표면 거칠성 검사 |
| 운영 요인 | SA240 304형 튜브 시트 | SA240 316L형 튜브 잎 |
|---|---|---|
| 합금 하이라이트 | 18% 크리 - 8% 니기준점 | 함유2~3% Mo(몰리브덴) |
| 클로라이드 부식 | 중등 저항 | 뚫림과 균열성 부식에 대한 우수한 저항성 |
| 원자재 비용 | 기준점 (가장 경제성) | ~ 20% ~ 30%더 높은 재료 보급료 |
| 제한 | 소금성 물 또는 생해 물에서 피하십시오. | 제한< 500ppm염화물 농도 |
| 대상 유체 서비스 | 증기, HVAC 루프, WFI, 순수 용매 | 냉각탑 물, 휘발성 유기 화합물 |
∙공학법칙:표준 HVAC 변환기, CIP (Clean-in-Place) 히터 또는 정제된 물 회로를 설계할 때SA240 304 판성능과 원자재 예산 사이의 궁극적인 균형을 제공합니다.
식품 및 음료 가공:파스터라이제이션 시스템, 주스/시럽 냉장고, 위생용 유제품 장비.
의약품 및 바이오 기술:주입용 물 (WFI) 냉각 루프 및 고순도 물 분배 스키드
HVAC 및 도심 난방:증기-물 변환기 및 상업용 건물의 뜨거운 물 발전기
전력 발전소 보조 장치:비분석화 된 물 전열기 및 터빈 윤유 냉각 시스템
훼손되거나 누출된 열 교환기 튜브 잎을 교체 할 때 구조적 오차를 피하는 것이 중요합니다. 주문하기 전에 다음 항목을 참조하십시오.
튜브 피치와 패턴 확인:레이아웃이 삼각형 (30°/60°고열전달 장치 또는 사각형 (90°튜브의 외부 기계적 청소를 용이하게 하기 위한 패턴
가스켓 표면 구성:스파이럴 윙 또는 금속 자켓 가스켓 요구 사항에 맞는 밀폐 프로필 (Flat Face (FF), Raised Face (RF), 또는 Tongue & Groove) 을 지정합니다.
바플 정렬 확인:패스 파티션 라인 및 구조적인 타이 막대 볼트 패턴이 채널 또는 모트 레이아웃에 완벽하게 일치하는지 확인하십시오.
유홍 그룹은 개별 부품뿐만 아니라 완전히 통합 된 글로벌 제조업체입니다.열 교환 튜브 뭉치:
열 교환 튜브:접합 스레인스 스틸 매듭 없는 튜브 (304/304L/316L) 를 길이가 맞게 잘라서 끝을 준비한다.
확장된 표면:산업용 공기 냉각기용 알루미늄 핀 튜브
내부 하드웨어:세그먼트 배플, 타이 막대, 탄소 강철 간격장, 맞춤 팩.
유지보수 작업을 가속화하세요. PDF 레이아웃, CAD 파일, 또는 물리적 차원 스케치를 직접 엔지니어링 데스크로 보내세요.
∙이메일: jimmy@steelseamlesspipe.com
요금을 더 빨리 지불하려면 다음을 제공하십시오.
튜브 잎 외 지름 (OD) 및 완성된 판 두께
전체 튜브 구멍 수, 배열 패턴, 튜브 과다 복용량
가동 유체의 온도 및 설계 압력 추정
우리의 기술 판매팀은 48시간 이내에 포괄적인 상업적 추정과 차원 검증을 제공할 것입니다.
