| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ASME, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000 |
| 모델 번호: | ASME SA213 TP304/316L |
| 최소 주문 수량: | 1세트 |
|---|---|
| 가격: | NEGOCIATED |
| 포장 세부 사항: | 합판 케이스 또는 팔레트 |
| 배달 시간: | 20-80 일 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 500 톤 |
| 튜브 재료: | ASME SA213 TP304/316L |
|---|

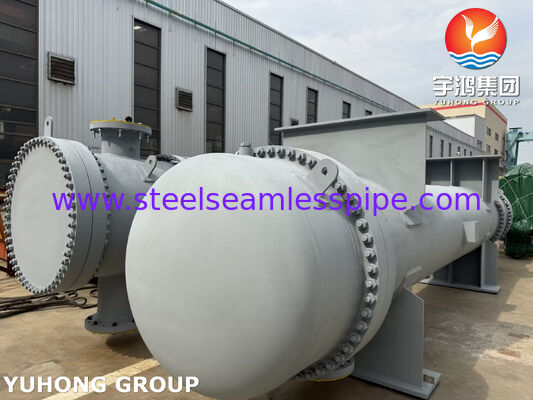

ASME SA213 TP304/316L 튜브 및 SA182 F304/316L 튜브시트를 갖춘 완벽한 열 장비 솔루션으로 화학, 식품, 제약 및 부식성 서비스 응용 분야용으로 설계되었습니다.
Yuhong Group Co., Ltd.는 다음을 포함한 고품질 열 장비를 설계 및 제조합니다.쉘 앤 튜브 열교환기(TEMA 열교환기 설계), 압력 용기 및 공기 냉각기. 우리는 단일 튜브부터 완전한 튜브 번들까지 모든 중요한 내부 구성 요소를 공급합니다.
이 견고한 전체 스테인레스 스틸 장치는 다음과 같은 특성을 지닌 까다로운 부식성 서비스용으로 설계되었습니다.
| 요소 | 재료(일반) | 장비 성능의 역할 |
|---|---|---|
| 열교환기 튜브 | ASME SA213 TP304/316L | 1차 열 전달 표면; 튜브측 유체를 운반합니다. |
| 스테인레스 스틸 원활한 튜브 | TP304/316L | 핵심 소재 - 부식 방지, 청소 용이, 긴 사용 수명 |
| 열교환기 튜브시트 | SA182 F304/316L(단조) | 모든 튜브를 고정하는 드릴 및 홈이 있는 플레이트; 쉘 측면과 튜브 측면을 분리합니다. |
| 배플 | 스테인레스 스틸(304/316L) | 튜브 전체의 직접적인 쉘측 흐름, 진동에 대비한 튜브 지지 |
| 쉘 및 채널 | 스테인레스 강판 | 껍질 측 유체가 포함되어 있습니다. 압력 경계 제공 |
| 노즐/플랜지 | 단조 스테인레스 스틸(SA182) | 두 유체 모두에 대한 입구/출구 연결 |
| 안장(지지대) | 스테인레스 스틸 | 선박 중량을 운반하십시오. 외부 환경으로부터의 부식에 저항하다 |
스테인리스강(304/304L 또는 316/316L)은 다음과 같은 경우에 선택됩니다.
316/316L염화물 함유 서비스에서 피팅 및 틈새 부식에 대한 저항성을 높이기 위해 몰리브덴을 첨가합니다.
| 디자인 유형 | 장점 | 제한 사항 | 최고의 대상 |
|---|---|---|---|
| 고정 튜브시트 | 최저 비용; 내부 이동 부품이 없습니다. 콤팩트 | 튜브 묶음은 제거할 수 없습니다. 제한된 열 차이 | 깨끗하고 오염되지 않은 부식성 서비스 |
| 플로팅 헤드 | 청소를 위해 제거 가능한 번들; 큰 온도차를 처리 | 더 비쌉니다. 더 많은 잠재적 누출 경로 | 오염 서비스; 고온 차이 |
| U-튜브 | 단일 튜브시트; 번들은 자유롭게 확장됩니다. | U-bend 내부에서는 튜브를 기계적으로 청소할 수 없습니다. | 높은 열팽창; 높은 튜브 측 압력 |
수리 또는 업그레이드가 가능한 개별 구성요소:
| 산업 | 일반적인 서비스 | 재료 선택 |
|---|---|---|
| 화학적인 | 산/가성 가열/냉각 | 316L 스테인레스 스틸 |
| 제약 | WFI 냉각, 순수 증기 응축 | 316L, 전해연마 |
| 음식 및 음료 | 저온살균, CIP | 304 또는 316L |
| 힘 | 데민 온수기, 샘플 냉각기 | 304L |
| 반도체 | 초순수 시스템 | 316L, 전해연마 |
모든 열교환기에는 다음과 같은 포괄적인 문서가 포함되어 있습니다.
스테인레스 스틸 고정식 튜브시트 열교환기를 견적하려면 다음을 제공하십시오.jimmy@steelseamlesspipe.com:
우리 엔지니어들은 48시간 이내에 데이터시트, 기본도면 및 경쟁력 있는 가격으로 응답해 드릴 것입니다.
