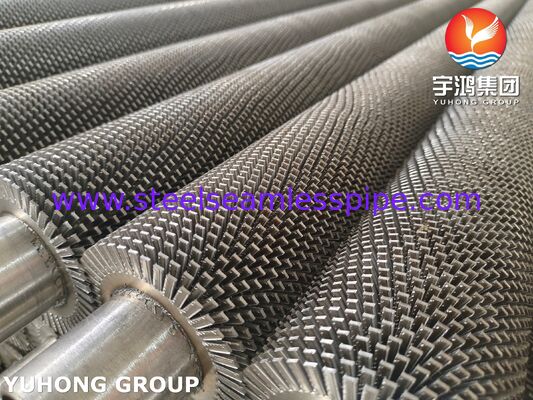

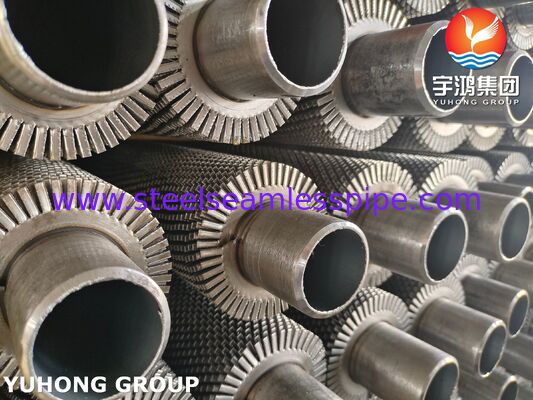

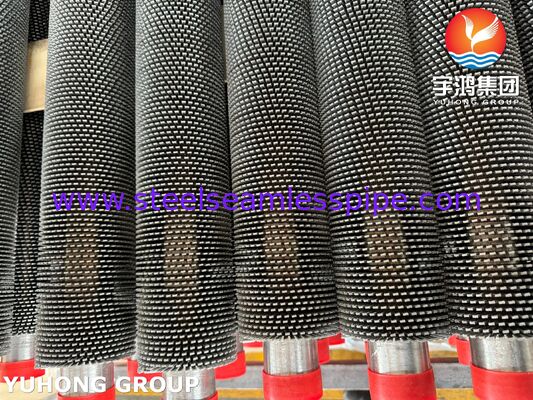

HRSG 하프, 슈퍼 히터, 에코노마이저, 에바포레이터용 톱니 톱니 튜브

톱니 톱니 튜브는 열 회수 증기 발전기 (HRSG) 의 중요한 고효율 구성 요소이며 경제기, 증기기,그리고 발전소 내의 슈퍼 히터이러한 튜브는 종종 고주파로 톱니 (분열된 지느러미) 로 용접되어 전체 장비 크기를 줄이고 가스 측 열 전달을 향상시키고 고온 연소 가스를 효율적으로 관리합니다.

유혼그룹은 톱니 모양 톱니 튜브 제조에 특화되어 있으며 중동, 남미, 아프리카, 유럽 및 다른 지역에서 오랫동안 시장을 공급해 왔습니다.우리는 하프에 대한 조립 서비스를 제공할 수 있습니다., 그리고 현장 설치 안내.

• 소모기 (프레히터):이 튜브 는 더 추운 하류 구간 에 위치 하고 있으며, 낮은 온도 를 사용 하여 공급 물 을 미리 가열 한다. 이 곳 에는 종종 톱니가 있는 지느러미 가 사용 되어 연소 가스의 열 흡수 를 최적화 한다.
• 증발기:이 튜브 는 미리 가열 된 물 을 포화 된 증기로 변환 한다. 높은 열 전도성이 요구 되는 HRSG 의 "물 벽" 또는 바닥 에서 자주 사용 된다.
• 슈퍼 히터:가장 뜨거운 가스 흐름에 위치하여 포화 증기의 온도를 포화점 이상으로 올립니다. 종종 고온 가스를 처리하기 위해 내구적인 재료가 필요합니다.톱니가 있는 날개가 열을 효율적으로 분배하는 데 도움이 되는 곳.

• 소재:종종 탄소강, 합금강, 또는 스테인리스강으로 제작되어 가혹하고 고온, 고압 환경에 견딜 수 있습니다.
• 디자인:톱니 모양의 설계 (분기형이라고도 한다) 는 연소 가스의 경계 층을 분해하여 고체 지느러미에 비해 열 전달 계수를 향상시킨다.
• 제조:고 주파수 전기 저항 용접은 기지 튜브에 핀을 결합하는 데 사용되며 안전한 금속 결합과 신뢰할 수있는 열 성능을 보장합니다.
• HRSG 하프스:이러한 튜브는 일반적으로 수직 또는 수평 모듈 (하프) 에 배치되어 크로스오버 파이프로 된 헤더를 통해 연결됩니다.

톱니 톱니 튜브에 대한 정확한 가격을 얻기 위해서는기본 튜브 사양 (OD, 벽 두께, 재료 및 전체 길이), 핀 사양 (높이, 두께, 밀도 및 재료) 및 총량필수적인 기술 세부 사항은 톱니 모양, 필요한 평면 끝 길거리 및 관련 설계 표준을 포함한다.

• 기본 튜브 사양:외부 지름 (OD) 및 벽 두께 (WT) (예를 들어, 25.4 mm OD x 2.77 mm WT 또는 1'' OD x 12 BWG)
• 튜브 재료:등급 (예: SA106 Gr.B, 스테인리스 스틸 TP304H, 합금 스틸 T11/T22)
• 튜브 길이:전체 길이, 그리고 평평한 끝의 특정 길이 (지느러미 없는)
• 핀 크기:핀 높이 (예: 15.88 mm), 두께 (예: 1.0 mm) 및 종류
• 핀 밀도:1인치 (FPI) 또는 피치 (예: 6mm) 당 날개
• 톱니 모양:세그먼트 수 또는 톱니 톱니 너비
• 핀 재료:탄소강, 스테인리스강, 또는 합금강
• 양:튜브의 총 수 또는 전체 길이가 미터/피트입니다.
• 적용 가능한 표준:예를 들어 ASME, EN 또는 GB 표준.
