| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | DNV, BV, PED, LR, ABS, TS, CCS |
| 최소 주문 수량: | 200-500kg |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 강철 프레임이있는 Ply-Wooden 케이스 (파이프의 양쪽 끝에는 플라스틱 캡이 있습니다) |
| 배달 시간: | 45-75 일 (고객의 요구 사항에 따라 다릅니다 |
| 지불 조건: | L/C, T/T, 시야 |
| 공급 능력: | 고객의 요구 사항에 따라 |
| 노출 튜브 재료: | ASTM A213/ASME SA213 | 핀 유형: | HWF 톱니 모양의 지느러미 Tyoe |
|---|---|---|---|
| 애플리케이션: | 열교환기, 공기 예열기, 응축기, 반응기 | 가장 밝은 부분: | 열교환기용 ASTM A213 T22 HFW 톱니 모양의 핀 튜브 |
| 베어 튜브 사양: | T22/K21590 | 핀 재료: | CS |
| 길이: | 1200mm | ||
| 강조하다: | ASTM A213 T22 톱니형 핀 튜브,열교환기용 HFW 핀 튜브,스테인레스 강 이음새가 없는 핀 관 |
||

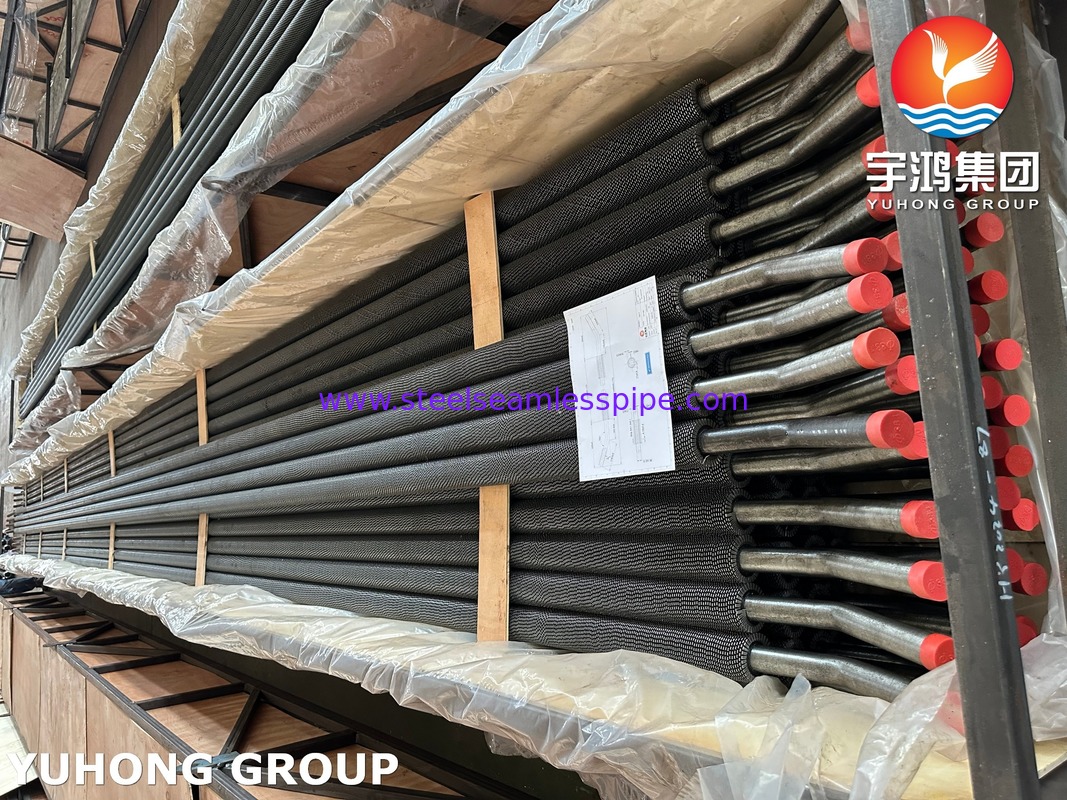

ASME SA213 T22 HFW 톱니형 핀 튜브 (CS 핀 포함)
베이스 튜브 재질: ASME SA213 T22
ASME SA213 T22는 고온 및 고압 서비스에 널리 사용되는 크롬-몰리브덴 저합금강입니다. 2.25% 크롬과 1% 몰리브덴으로 구성되어 고온 산화, 수소 공격 및 크리프 강도에 대한 탁월한 저항성을 제공합니다. 따라서 발전소 보일러, 과열기, 재열기 섹션 및 열 교환 장비에 특히 적합합니다. 이 재료는 지속적인 고온에서도 우수한 기계적 특성과 구조적 안정성을 유지하여 고온 압력 부품에 이상적인 선택입니다.
HFW 톱니형 핀 튜브란 무엇입니까?
HFW 톱니형 핀 튜브는 고주파 용접 기술을 사용하여 제조된 고효율 열 전달 요소입니다. 톱니 모양의 강철 스트립이 나선형으로 감겨 베이스 튜브의 외부 표면에 용접됩니다. 톱니형 핀 디자인은 열 전달 표면적을 크게 증가시키고 유체 난류를 향상시켜 열 전달 효율을 현저하게 향상시킵니다. 이 유형의 핀 튜브는 고강도 베이스 튜브와 탄소강 핀을 결합하여 고온에서 내구성을 보장하는 동시에 비용 효율성을 유지하여 다양한 까다로운 산업 응용 분야에 적합합니다.
핀 튜브 유형 및 재료 사양
SA213 T22 화학 성분 (%)
| 원소 | C | Mn | P ≤ | S ≤ | Si | Cr | Mo |
| 범위 | 0.05–0.15 | 0.30–0.60 | 0.025 | 0.025 | ≤0.50 | 1.90–2.60 | 0.87–1.13 |
기계적 특성
|
인장 강도 |
항복 강도 |
경도 |
연신율 |
|
≥415 MPa |
≥205 MPa |
≤163 HB |
≥20% |
경쟁 우위
1. 우수한 고온 성능:
T22 재료는 고온에서 우수한 강도와 산화 저항성을 유지하여 지속적인 고온 작동에 적합합니다.
2. 톱니형 핀을 통한 향상된 열 전달:
톱니형 핀 구조는 유체 난류를 증가시키고 열 전달 영역을 확장하여 전체 열 효율을 크게 향상시킵니다.
3. 견고하고 신뢰할 수 있는 HFW 공정:
고주파 용접 기술은 핀과 베이스 튜브 사이의 강력한 결합을 보장하여 열 충격 및 피로에 대한 높은 저항성을 제공하여 긴 수명을 보장합니다.
4. 비용 효율적인 솔루션:
합금강 베이스 튜브와 탄소강 핀의 조합은 균형 잡힌 솔루션을 제공하여 광범위한 산업 응용 분야에 적절한 비용으로 성능을 제공합니다.
ASME SA213 T22 HFW 톱니형 핀 튜브의 적용 분야
1. 발전소 보일러의 과열기 및 재열기
2. 석유화학 플랜트의 공정 히터 및 열 교환기
3. 폐열 회수 시스템의 공기 예열기
4. 정유 공장의 수소 처리 및 촉매 개질 장치
5. 산업용 보일러 및 열풍 발생기
