ASME SA213 T11 열교환기 보일러 초열기용 합금강 무縫管

ASME SA213 T11 매듭 없는 튜브의 화학적 성분

ASME SA213 재료 표준:

ASME SA213 / ASTM A213에 의해 관리됩니다. 이 사양은 꿰매지 않은 페리틱 및 오스텐리틱 합금 강철 보일러, 슈퍼 히터 및 열 교환 튜브를 포함합니다.

"SA213"는 ASME BPVC (보일러 및 압력 용기 코드) 섹션 II 재료 사양을 나타냅니다. 이는 본질적으로 ASTM A213 사양과 동일합니다.압력 용기 건설용 (ASME BPVC 섹션 I 또는 VIII), "SA" 접두어가 필요합니다.

주요 특징: 매듭 없이

튜브는 길쭉한 용접 매듭 없이 제조된다. 이것은 뜨거운 진압이나 로터리 퍼싱과 같은 과정을 통해 이루어지며 그 다음으로 롤러링/냉면 도출을 한다.

왜 꿰매지 않는가? 보일러와 열 교환기에 있는 고압과 고온 애플리케이션에 필수적입니다.용접 된 바늘은 심각한 열 사이클과 스트레스 하에서 실패에 취약한 잠재적 인 약한 지점입니다· 매듭 없는 건축은 이 위험을 제거합니다.

ASME SA213 T11 꿰매지 않는 튜브 주요 응용: 열 교환기 (와 보일러)

열 교환기: 특히 높은 온도와 압력에서 작동하는 열 교환기의 튜브 잎에 사용하도록 설계되어 있으며, 일반적으로 다음과 같습니다.

석유화학 정제 공장

화학 가공 공장

전력 생산 (열 회수 증기 발전기 - HRSG, 공급 물 난방기)

보일러 부품: 또한 광범위하게 사용됩니다:

보일러 슈퍼 히터

핫러 재열기

보일러 에코노마이저 (탄소강보다 더 높은 온도 저항을 필요로 하는 부위)

ASME SA213 T11 시무스 파이브 주요 특성 및 사용 목적:

높은 온도 강도: 탄소 강철보다 훨씬 높은 온도에서 (일반적으로 ~ 650 ° C / 1200 ° F까지) 좋은 팽창력과 미끄러지기 강도를 유지합니다.

산화 저항: 크롬 함량은 탄소 강철 튜브에 비해 증기 서비스에서 스케일링 (산화) 에 훨씬 더 나은 저항을 제공하여 더 긴 수명을 제공합니다.

크립 저항성: 몰리브덴 함유량은 고온에서 스트레스 (크립) 하에서 느리고 지속적인 변형에 대한 저항성을 향상시킵니다.

좋은 제조성 및 용접성: T11은 일반적으로 적절한 절차 (전열, 용접 후 열처리 - PWHT) 로 용접성으로 간주됩니다.

비용 효율성: T22 (2.25Cr-1Mo) 또는 스테인리스 스틸 (TP304, TP316) 과 같은 더 높은 합금 스틸에 비해 적용 가능한 온도 범위에서 성능과 비용 사이의 좋은 균형을 제공합니다.

제조 및 시험 요구 사항 (SA213/A213에 따라):

열처리: T11 튜브는 항상 굽힌 상태에서 공급됩니다. 굽기 (열기 및 느린 냉각) 는 강철을 부드럽게하고 유연성을 최적화합니다.그리고 필요한 미세 구조를 생성합니다 (대부분 페리트와 일부 탄화물).

화학 분석: 탄소, 망간, 인산, 황, 실리콘, 크롬, 몰리브덴 및 기타 잔류 원소들에 대한 엄격한 구성 제한.

ASME SA213 T11 매듭 없는 튜브 기계 시험:

튼튼성 시험: 튼튼성, 양력 강도 및 연장성에 대한 최소 요구 사항.

강도 테스트: 적절한 융통성 및 용접성을 보장하기 위해 최대 강도 제한이 지정됩니다.

수정적 시험: 각 튜브는 누출 없이 최소 수정적 시험 압력을 견딜 수 있어야 합니다.

파괴적이지 않은 검사 (NDE):

에디 전류 검사: 균열, 매듭 또는 포함과 같은 불완전성을 탐지하기 위해 모든 튜브에 의무적입니다.

초음파 검사: 구매자가 지정하지 않는 한 선택 사항이며, 내부 또는 외부의 더 큰 결함을 탐지하는 데 사용됩니다.

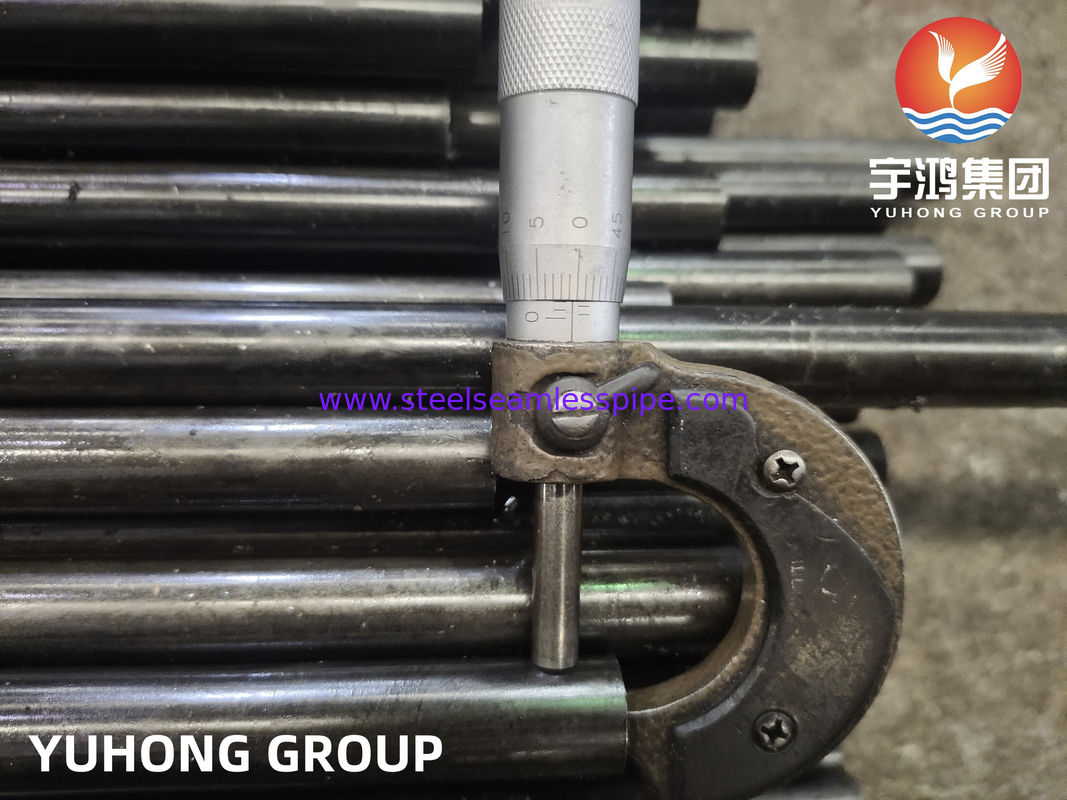

차원 허용: 외부 지름 (OD), 벽 두께 (WT) 및 길이 허용에 대한 엄격한 통제.

표면 마감: 튜브 표면은 매끄럽고 성능에 해를 끼치는 스케일 및 결함없이 있어야합니다.

ASME SA213 T11 시무스 파이프 인증 및 표시:

물질 시험 보고 (MTR) 또는 인증 밀 시험 보고 (CMTR) 는 화학적, 기계적 및 시험 요구 사항에 대한 준수를 인증합니다.

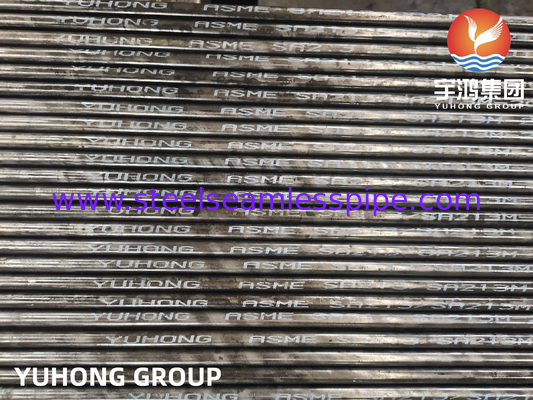

튜브는 일반적으로 다음과 같이 표시됩니다.

제조업체의 이름 또는 브랜드

SA213 사양

등급 (T11)

열 번호 (추적 가능)

크기 (예를 들어, OD x WT)

"S"는 Seamless를 나타냅니다 (하지만 SA213 튜브 정의에 내재되어 있습니다)

사용된 NDE 방법 (예를 들어, 에디 전류에 대한 "E")

요약:

SA213 T11 매듭없는 열 교환 튜브는 1.25% 크롬 - 0.50% 몰리브덴 강철로 만든 매듭없는 페리트 합금 강철 튜브입니다.ASME SA213/A213의 엄격한 요구 사항에 따라 제조된그것은 연금 상태에서 공급됩니다. 그것의 주요 사용은 고 온도 및 고압 열 교환기 및 보일러 부품 (슈퍼 히터 및 재 히터와 같은),높은 온도 강도, 산화 저항성, 미끄러지기 저항성 및 원활한 무결성으로 작동 온도 범위 내에서 신뢰할 수 있고 비용 효율적인 선택이됩니다.
