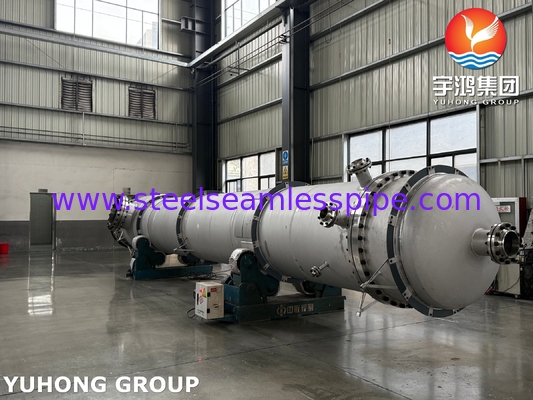

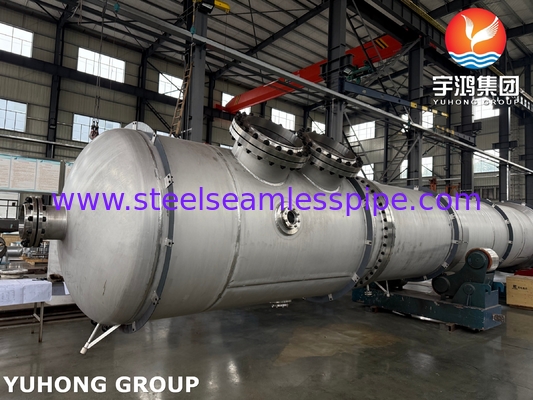

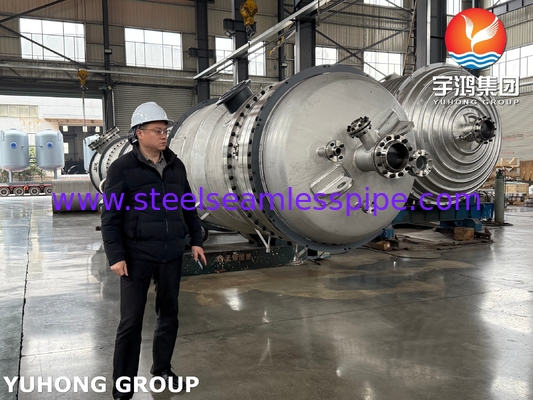

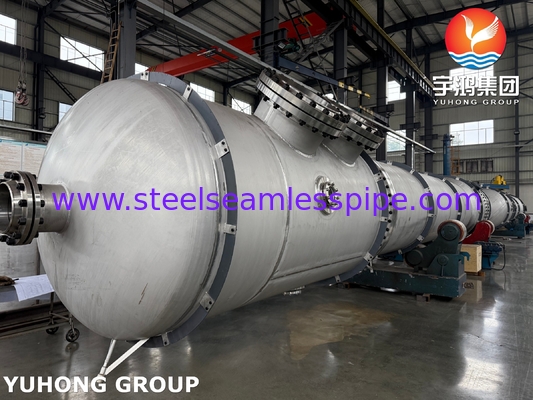

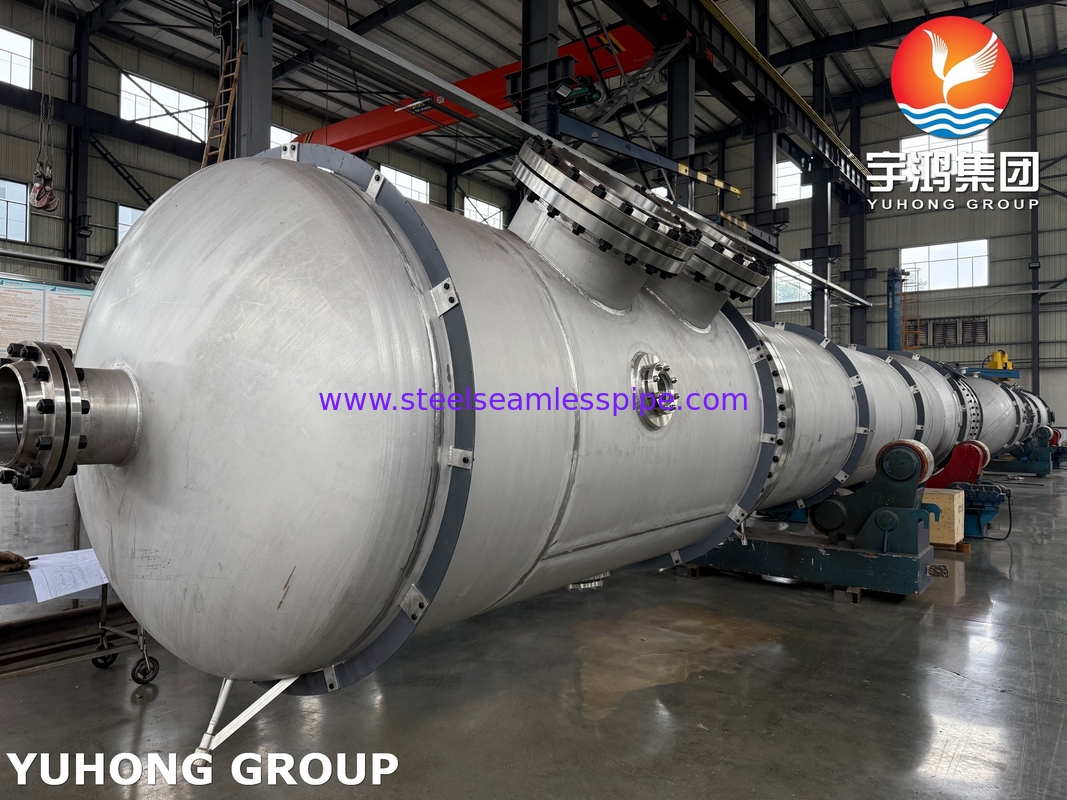

낮은 온도 분기 압력 용기 ASME 표준 탄소 철강 / 스테인리스 철강 클래싱 재료

A Low Temperature Separator (LTS) is a type of equipment used primarily in the oil and gas industry to separate hydrocarbons and other components from a gas stream by cooling the stream to low temperatures이 과정은 일반적으로 천연가스 처리에서 액체 탄화수소 (비밀화물 등) 와 물을 가스 흐름에서 분리하는 데 사용됩니다.및 응용 프로그램:

낮은 온도 분리기의 기능

1냉각 및 분리:

가스 흐름은 낮은 온도 (일반적으로 얼음 이하) 로 냉각되어 더 무거운 탄화수소와 수증기를 액체로 응고합니다.

가축 액체는 가스 흐름에서 분리됩니다.

2압력 감소:

일부 경우, 분리기는 또한 가스 흐름의 압력을 줄여 가 condense (Joule-Thomson 효과) 를 더 돕습니다.

낮은 온도 분리기의 주요 부품

1입구 섹션:

가스 흐름이 분리기에 들어가는 곳.

2냉각 부문:

가스 냉각은 외부 냉각 또는 팽창 (예를 들어, 질식 밸브 또는 터보 팽창기) 를 통해 냉각됩니다.

3분리 부문:

가스, 액체 탄화수소, 그리고 물이 밀도 차이에 따라 분리되는 용기

4가스 출구:

분리된 건조가스는 분리기를 빠져나갑니다.

5액체 출구:

콘덴세트 (액수화수소) 와 물의 분리 출구

6제어 시스템:

분리 효율을 최적화하기 위해 온도, 압력 및 레벨 컨트롤.

작동 원칙

가스 흐름은 분리기에 들어가 외부 냉각 또는 팽창으로 냉각됩니다.

온도가 낮아지면 더 무거운 탄화수소와 수증기가 액체로 응고됩니다.

액체는 분리기의 바닥에 쌓이고, 기체는 위로 올라갑니다.

액체는 분리기에서 배수되고, 건조한 가스는 추가 가공 또는 운송을 위해 전송됩니다.

낮은 온도 분리기의 응용

1천연가스 가공:

천연 가스에서 액체 탄화수소 (condensate) 와 물을 제거하기 위해

2석유 및 가스 생산:

우물머리나 수집역에서 액체와 가스를 분리하기 위해서

3가스 탈수:

가스 흐름에서 수증기를 제거하기 위해.

4탄화수소 회수:

가스 흐름에서 귀중한 액체 탄화수소를 회수하기 위해서요.

낮은 온도 분리기의 응용

1효율적인 분리: 가스 흐름에서 액체를 분리하는 데 높은 효율성.

2가스 품질 향상: 낮은 물과 탄수화물 함유와 함께 건조 가스 생산.

3가치있는 제품의 회수: 판매 또는 추가 가공 할 수있는 액체 탄화수소를 회수합니다.

4다재다능성: 다양한 가스 구성과 흐름 속도를 처리 할 수 있습니다.

디자인 고려 사항

1온도와 압력: 최적의 분리 효과를 얻기 위해 작동 온도와 압력이 신중하게 제어되어야합니다.

2재료 선택: 낮은 온도 및 부식성 요소 (예를 들어, H2S 또는 CO2) 에 견딜 수있는 재료를 선택해야합니다.

3단열: 분리기는 낮은 온도를 유지하기 위해 단열이 필요할 수 있습니다.

4안전 기능: 압력 완화 밸브, 온도 센서 및 비상 종료 시스템.

다른 분리기와 비교문제와 해결책

1기존 분리기: 더 높은 온도에서 작동하고 가스 흐름에서 액체를 제거하는 데 덜 효과적입니다.

2냉동 분리기: 훨씬 낮은 온도에서 작동하며 더 복잡한 분리 (예를 들어 질소 또는 헬륨 회수) 에 사용됩니다.

어려움 과 해결책

1수산물 형성: 낮은 온도에서는 수산물이 형성되어 파이프라인을 막을 수 있습니다. 솔루션에는 수산물 억제제 (예를 들어 메탄올 또는 글리콜) 를 추가하는 것이 포함됩니다.

2·식식: 낮은 온도 및 물의 존재는 부패로 이어질 수 있습니다.

3에너지 소비: 가스 흐름의 냉각에는 에너지가 필요합니다. 효율적인 설계와 폐열의 사용은 에너지 비용을 줄일 수 있습니다.
