| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASTM B111 UNS C12200 원활한 구리 튜브 |
| 최소 주문 수량: | 500kgs |
|---|---|
| 포장 세부 사항: | 플라스틱 캡과 층 나무로 된 케이스 /Iron Case/ 번들 |
| 배달 시간: | 7일 |
| 지불 조건: | L/C,T/T |
| 제품 이름: | 구리 튜브 | 기준: | ASTM B111, ASTM B88, ASTM B288, ASTM B688 |
|---|---|---|---|
| 소재: | C12200, C11000, C44300, C68700, C71500, C70600 등 | 온도: | H55 라이트 그려지는 / h80 하드 드로잉 |
| 기술: | 비긴 냉기 | 형태: | 직선관, 코일관 |
| 종류: | 이음새가 없습니다 | NDT: | 동부 표준시, HT |
| 신청서: | 공조 및 냉장, 가스, 히터 및 오일 버너 라인; 배관 파이프 및 스팀 튜브 | ||
| 강조하다: | CW024A 이음매 없는 구리 튜브,UNS C12200 매듭 없는 구리 튜브,DHP 이음매 없는 구리 튜브 |
||

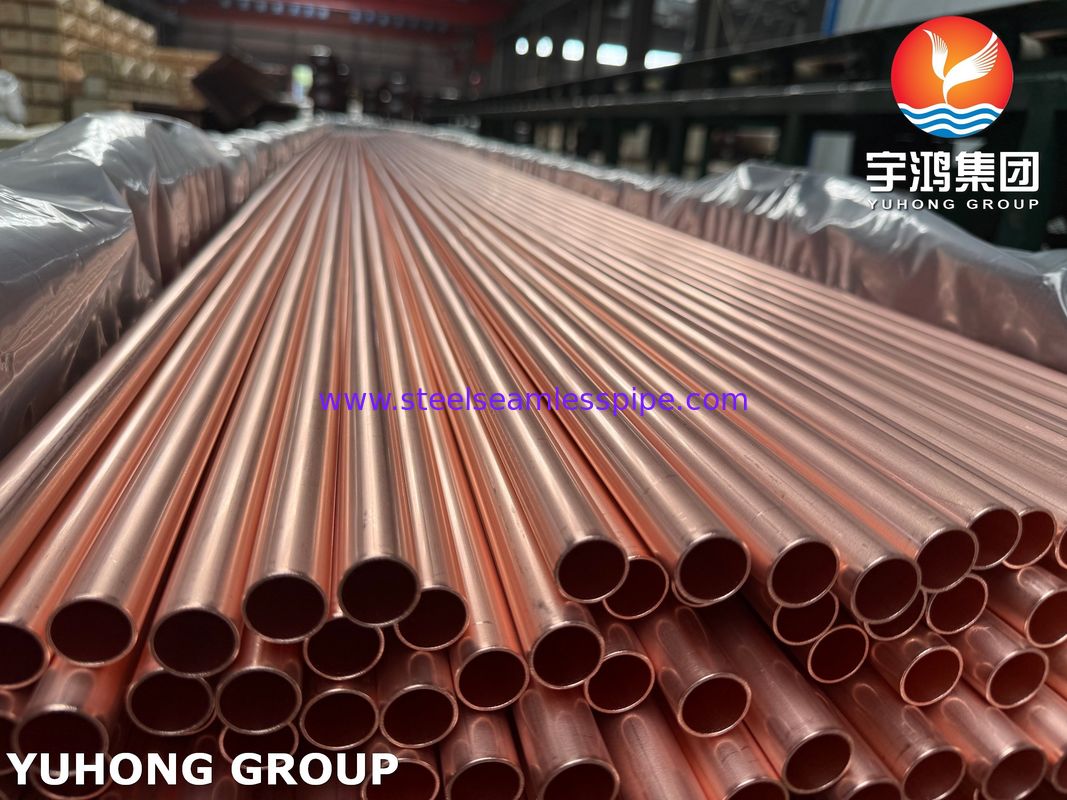

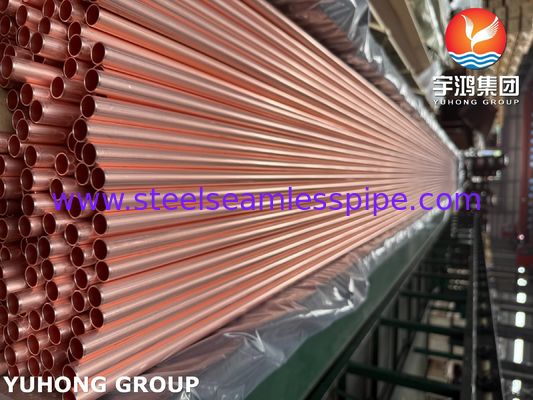

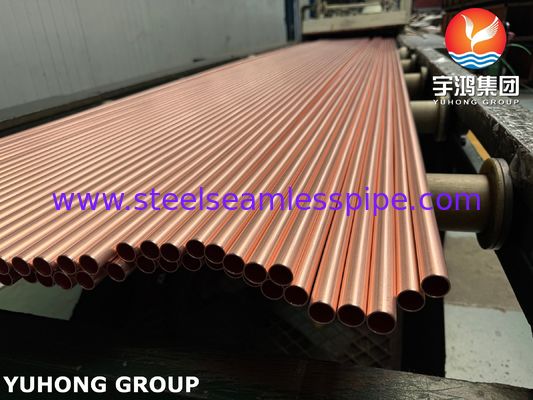

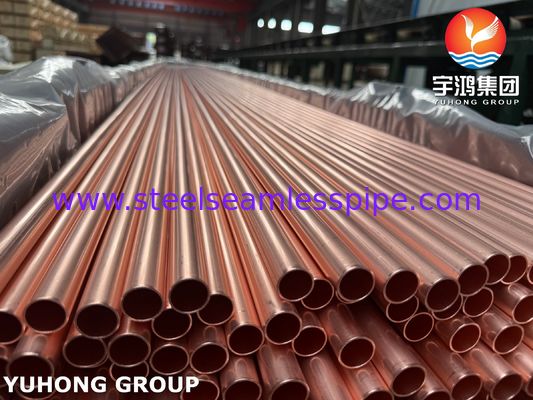

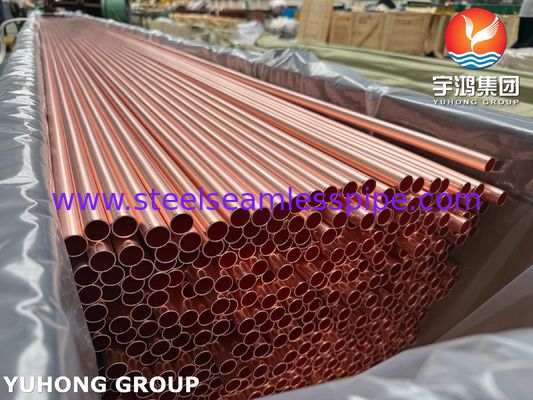

ASTM B111 UNS C12200 / CW024A 구리 합금 이음매 없는 콘덴서 튜브
인 탈산 구리 튜브(DHP) – UNS C12200 / CW024A
ASTM B111 C12200 이음매 없는 튜브는 뛰어난 열 전도성(~350 W/m·K), 담수/증기 환경에서의 내식성, 이음매 없는 구조로 인한 고압 무결성으로 유명한 인 탈산 구리(DHP) 부품입니다. 주로 열교환기, 콘덴서 및 HVAC 시스템에 사용되며, 어닐링 템퍼(O60)에서 뛰어난 성형성 및 용접성을 제공하지만, 침식 부식을 방지하기 위해 속도를 2.4m/s로 제한해야 합니다. 비 해양 응용 분야에서는 비용 효율적이지만, 암모니아, 고염화물 또는 H₂S 환경과는 호환되지 않으며, Cu-Ni 합금과 같은 대체재가 필요합니다.
ASTM B111 UNS C12200 이음매 없는 구리 튜브 사양
| 등급 | 미국 | 영국 | 독일 | 일본 |
| 중국 BG | ASTM | BS | DIN | JIS H |
| T 2 | C11000 | C101 / C102 | E-Cu58 | C1100 |
| TP 2 | C12200 | C106 | SF-Cu | C1220 |
관련 표준
ASME SB-111: ASME 압력 용기 코드에 대한 ASTM B111과 동등.
EN 12451: 구리 열교환기 튜브에 대한 유럽 표준.
JIS H3300: 일본 동등물(C1220T 합금).
템퍼:
1. 구리 튜브는 사양에 명시된 템퍼 지정으로 제공되어야 합니다.
2. 인발 템퍼 H55 및 H80
3. 어닐링 템퍼 O61
4. 인발 및 응력 완화 템퍼 HR50
5. 페룰 재고용 구리 튜브는 완전히 재결정화될 수 있도록 충분히 어닐링되어야 합니다.
화학적 요구 사항
ASTM B111 UNS C12200 이음매 없는 구리 튜브 화학적 조성
| 원소 | ||
| Cu | P | |
| 최소 (%) | 99.9 | 0.015 |
| 최대 (%) | - | 0.04 |
기계적 특성
| 형태 | 템퍼 | 템퍼 코드 | 인장 강도 (ksi) | YS-0.5% 연신 (ksi) | 연신율 (%) | 로크웰 B 스케일 | 로크웰 F 스케일 | 로크웰 30T 스케일 | 전단 강도 (ksi) | 피로 강도 (ksi) | 단면 크기 (인치) | 냉간 가공 (%) |
| 파이프 | 경질 | H04 | 50 Typ | 10 Typ | 50 Typ | 90 Typ | 28 Typ | 30 | ||||
| 튜브 | 경질 인발 | H80 | 55 Typ | 8 Typ | 60 Typ | 95 Typ | 63 Typ | 29 Typ | 19 Typ | 0.065 | 40 | |
| 경질 인발, 경질 냉간 압연 | H55 | 40 Typ | 32 Typ | 25 Typ | 35 Typ | 77 Typ | 45 Typ | 26 Typ | 14 Typ | 0.065 | 15 | |
| 공칭 입자 크기 0.025 mm | OS025 | 34 Typ | 11 Typ | 45 Typ | 45 Typ | 23 Typ | 0.065 | |||||
| 공칭 입자 크기 0.050 mm | OS050 | 32 Typ | 10 Typ | 45 Typ | 40 Typ | 22 Typ | 11 Typ | 0.065 |
ASTM B111 C12200 이음매 없는 구리 튜브의 장점
내식성: 담수/증기에서 피팅/응력 부식에 저항합니다.
열 효율: 열 전달 응용 분야에 최적입니다.
압력 무결성: 이음매 없는 설계는 고압을 처리합니다.
성형성/용접성: 쉽게 구부리고, 브레이징하거나 납땜할 수 있습니다.
긴 수명: 호환 가능한 환경에서 낮은 유지 보수.
응용 분야
1. 에어컨 및 냉동.
2. 가스, 히터 및 오일 버너 라인.
3. 배관 파이프 및 증기 튜브.
4. 양조장 및 증류소 튜브.
5. 가솔린, 유압 및 오일 라인.
6. 회전 밴드.
7. 콘덴서, 증발기 및 열교환기 튜브.
