ASME SA213 TP304 스테인리스 스틸 시엠리스 튜브 포 보일러
ASME SA213 TP304 (UNS S30400) 는 오스텐리티크 스테인리스 스틸 무선 파이프 표준으로 보일러, 슈퍼 히터, 열 교환기 서비스를 위해 특별히 지정되었습니다.This specification covers minimum-wall-thickness tubes operating in high-temperature 이 규격은 고온에서 작동하는 최소 벽 두께의 튜브를 포함한다고압 환경에서는 연식 저항과 기계적 무결성이 중요합니다.
유혼그룹 (Yuhong Group Co., Ltd.) 는 ASME SA213 TP304 seamless tubes with full material traceability and third-party inspection support (ABS, DNV, BV, PED, GOST) 를 공급하고 있습니다.오스테니틱 스테인리스 스틸 및 니켈 합금 튜브 제조 25 년 이상, 우리는 보일러 튜브 애플리케이션에서 특히 전문성을 유지합니다.
화학적 구성 (ASTM A213 / ASME SA213)
| 원소 |
성분 (%) |
표준 요구 사항 |
| 탄소 (C) |
≤ 0.08 |
맥스 |
| 망간 (Mn) |
≤ 200 |
맥스 |
| 포스포스 (P) |
≤ 0.045 |
맥스 |
| 황 (S) |
≤ 0.030 |
맥스 |
| 실리콘 (Si) |
≤ 100 |
맥스 |
| 크롬 (Cr) |
180.0 - 20.0 |
범위 |
| 니켈 (Ni) |
80.0 - 11.0 |
범위 |
UNS 명칭: S30400 Werkstoff NR: 1.4301
기계적 특성 (방해 용액으로)
| 재산 |
가치 |
요구 사항 |
| 팽창 강도 (분) |
515 MPa (75 ksi) |
ASTM A213 |
| 양력 강도 (분) |
205 MPa (30 ksi) |
00.2% 오프셋 |
| 연장 (분) |
35% (in 2 in. or 50 mm) |
길거리 |
| 강도 (최대) |
192 HBW / 90 HRB |
브리넬/록웰 |
| 솔루션 치료 임시 |
1040°C (1900°F) min |
워터 quench 또는 급속한 냉각 |
Source: ASTM A213 / ASME SA213 사양 요구 사항
제조 과정 및 품질 관리
생산 경로
- 프로세스:Seamless - hot finished or cold finished, as specified - 정제되지 않은 - hot finished or cold finished, as specified
- 열처리:Solution annealing required for all TP304 tubes; grain size control per ASTM E112 모든 TP304 튜브에 필요한 솔루션 응접
- 표면 마감:피클드, 밝은 애니얼드, 또는 폴리스드 옵션
필수 테스트 (Per ASME SA213)
각 튜브 롯은 다음과 같은 검사를 받습니다.
- 화학 조성 분석PMI (긍정적인 물질 식별) 검증
- 긴장 테스트- 튼튼성 확인
- 강도 검사- 브리넬 또는 로크웰
- 평평화 시험- ductility 및 soundness를 확인
- 플라잉 테스트- 튜브 확장을 위한 가용성을 평가합니다
- 수정적 시험또는비파괴 전기 테스트(Eddy current / 초음파)

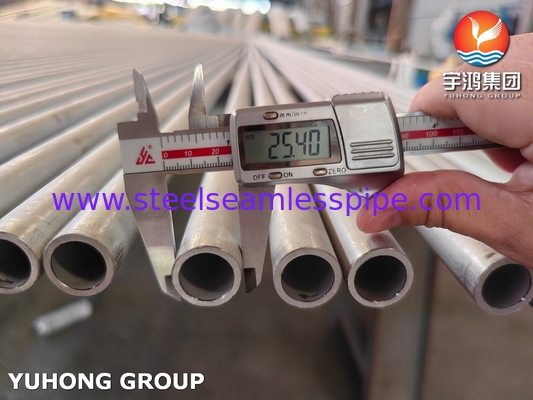

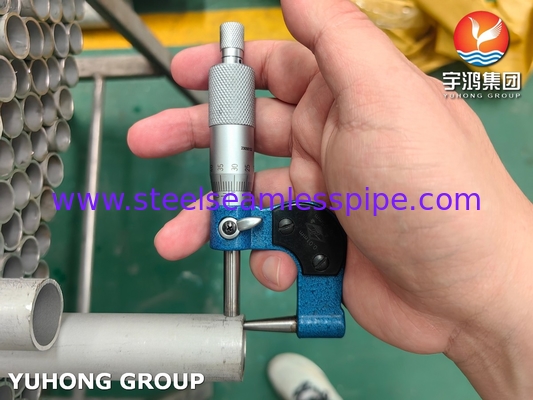

- 차원 검사- OD, WT, 길이 허용 검증
- 알갱이 간의 부식 시험- when specified in purchase order - 구매 주문에서 정한 때
중요한 제조 고려사항
- 용액 응축 온도는 최소 1040 °C에 도달해야합니다.완전한 탄화물 해산과 최적의 진화 저항을 보장하기 위해
- 빠른 냉각 (water quench)is essential to prevent sensitization and maintain intergranular corrosion resistance 이 자그마치 내의 진멸 저항을 유지하기 위해 필수적입니다
- 냉각provides tighter dimensional tolerances: ±0.10 mm for OD < 25.4 mm, ±0.15 mm for 25.4-38.1 mm
추가 제조 능력
유홍 그룹은 완전한 열 교환기와 보일러 튜브 조립에 대한 통합 제조 지원을 제공합니다.
| 컴포넌트 / 서비스 |
Capability / Grade Availability (능력/그라드 가용성) |
| 유 벡트 튜브 |
Custom radius, up to 15.24 m leg length [15~24m의 다리 길이까지의 사용자 정의 반지름] |
| 튜브 펀들 |
튜브 시트와 바플로 된 완전한 조립 |
| 튜브 시트 |
탄소 강철, 스테인리스 강철, 합금 등급 |
| 배프 / 지원판 |
Custom drilling and machining 관공 및 가공 |
| 피니트 파이프 |
온도 전송 효율을 위한 향상된 표면 |
| 헤드 / 채널 |
압력 용기 부품 |
| MTC 인증 |
EN 10204 3.1 or 3.2 with TPI (BV, SGS, DNV, ABS) |
이 회사는 모든 열 교환기 구성 요소에 대한 재료 호환성을 가진 완전한 압력 부품 조립을 공급하며 일관된 금속 및 차원 조화를 보장합니다.
Dimensional Scope (ASME SA213)
| 매개 변수 |
범위 |
| 외부 지름 |
30.2mm - 127mm (1/8′′ - 5′′) |
| 벽 두께 |
00.4mm - 12.7mm (0.015′′ - 0.500′′) 최소 벽 |
| 길이 |
Custom up to 32 meters (straight); U-bend available (대단) |
Per ASME SA213 specification - sizes outside this range may be furnished with special agreement - 이 범위 밖의 크기는 특별 협약으로 장착될 수 있다
적용 범위
ASME SA213 TP304 seamless tubes are specified for:
- 용기 튜브- 물-튜브와 불-튜브 보일러 슈퍼 히터 섹션
- 열 교환기- 셸-앤-튜브, U-튜브, 그리고 고정-튜브-시트 디자인
- 콘덴서- 증기 표면 콘덴서와 보조 시스템
- 압력 용기- 고온 서비스의 내부 파이빙
- 석유화학 공장- 프로세스 히터와 리포머 튜브
- 전력 생산- 종래와 복합 순환 공장
- 정제 서비스- 원료 및 진공 단위 열 전달
온도 제한: 870 °C까지 간헐적 서비스; 920 °C까지 연속적인 서비스 (800 °C 이상 감소 산화 저항)
자주 묻는 기술 질문
How does TP304 differ from TP304L for boiler service?
탄소 함량의 차이점은 핵심입니다: TP304는 0.08% max C (elevated temperatures at higher strength) 를 가지고 있으며, TP304L는 0.035% max C (better weldability) 를 가지고 있습니다.TP304 is preferred TP304는 선호됩니다왜냐하면 탄소 함량이 고온 기복 강도에 기여하기 때문입니다. 304L은 높은 온도에서 최소 강도 요구 사항을 충족하지 못할 수 있습니다.
SA213 TP304에 대한 솔루션 응축 온도는 무엇입니까?
ASME SA213는 1040°C (1900°F) 의 최소 온도에서 솔루션 처리를 요구합니다.후속으로 급속한 냉각 (물 또는 다른 급속한 진압 미디어).
