 |
| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASTM A234 WP11 CL2 |
| 최소 주문 수량: | 1pcs |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 플라스틱 캡과 층 나무로 된 케이스 /Iron Case/ 번들 |
| 배달 시간: | 7일입니다 |
| 지불 조건: | L/C,T/T |
| 공급 능력: | 1000톤/개월 |
| 제품 이름: | 합금 강관 원활한 피팅 | 기준: | ASTM A234/ASTM SA234 |
|---|---|---|---|
| 소재: | WP11 CL2 | 크기: | DN 100에 대한 DN8 |
| 포장: | 팔레트 / 층 나무로 된 경우 | 색상: | 블랙 |
| 적용: | 석유 및 가스/수처리/파이프 라인/냉각 시스템 | ||
| 강조하다: | B16.9 합금 강철 톱니 없는 파이프 부착,ASTM A234 WP11 강철 부착장,화학 산업 철강 부착 |
||

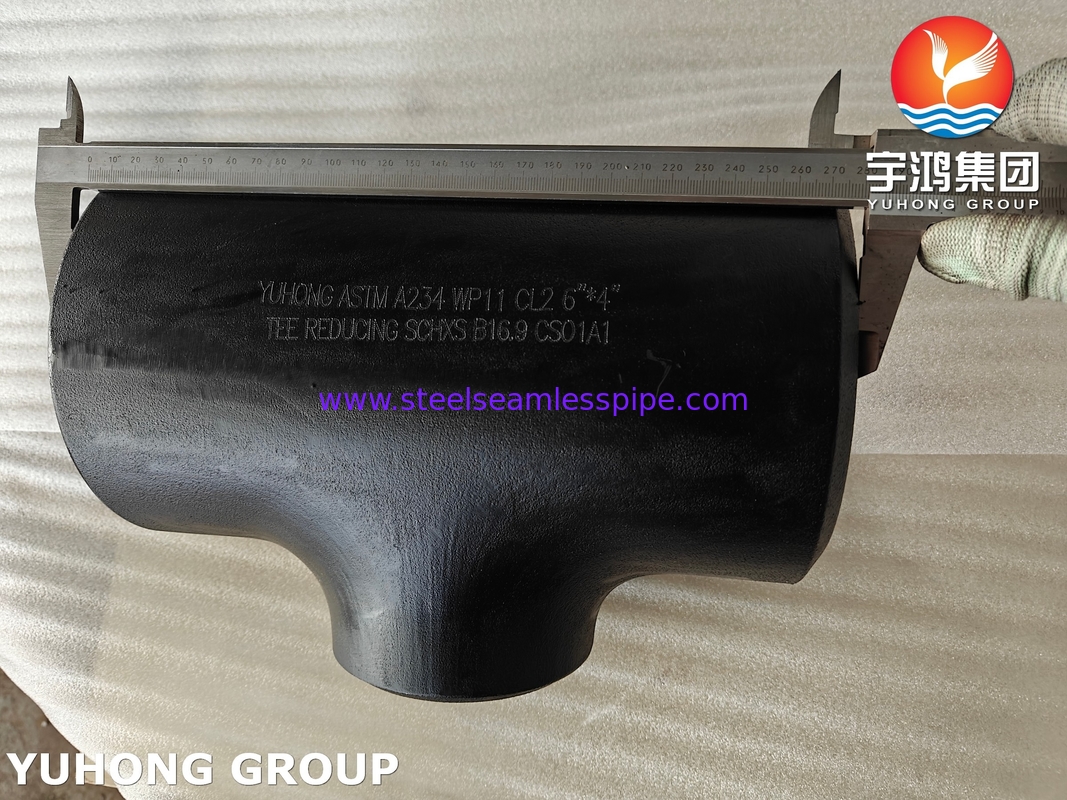

ASTM A234 WP11 CL2 합금강 피팅, 화학 산업용 맞대기 용접 B16.9
ASTM A234는 중간에서 고온 서비스에 사용되는 탄소강 및 합금강 맞대기 용접 파이프 피팅에 대한 미국 재료 시험 협회(ASTM)에서 개발한 표준입니다. 이 피팅은 주로 석유, 화학, 전력과 같은 산업의 파이프라인 시스템에서 사용되며, 특히 고온 저항 및 내식성이 필요한 환경에서 사용됩니다.
WP11 CL2는 크롬 몰리브덴 합금강에 속하며, 크롬(Cr)과 몰리브덴(Mo)의 첨가는 황화물 부식 및 산화에 대한 저항성을 향상시키고, 우수한 고온 강도, 산화 저항성 및 크리프 저항성을 갖습니다. 일반적으로 -29°C ~ 593°C 온도 범위에서 사용되며 고온 및 고압 작업 조건에 적합합니다.
CL2 는 Class 2의 약자로, 이 재료 등급의 열처리 요구 사항 및 해당 기계적 특성을 나타냅니다. 열처리 측면에서 ASTM A234 WP11 CL2 합금 파이프 피팅은 정규화 + 템퍼링을 거쳐야 합니다. 정규화는 재료를 임계 온도 이상으로 적절한 온도로 가열하여 유지한 다음 공기 중에서 냉각하여 입자를 미세화하고, 구조를 균일하게 만들고, 파이프 피팅의 기계적 특성을 향상시키는 것을 의미합니다. 템퍼링은 정규화 후 재료를 임계 온도 미만으로 다시 가열하는 것을 의미하며, 일반적으로 1200°F - 1350°F / 650°C - 730°C 범위에서 일정 시간 동안 유지한 다음 적절한 속도로 냉각합니다. 냉각은 일반적으로 공기 중에서 수행되어 재료의 경도를 줄이고, 내부 응력을 제거하며, 인성 및 연성을 향상시킵니다.
ASTM A234 WP11 합금강 피팅화학적 요구 사항
WP11은 조성에 따라 Class 1, Class 2, Class 3의 세 가지 하위 범주로 더 나뉩니다.
| 등급 |
ASTM A234 WP11 화학 조성 % 최대 | ||||||
| C | MN | P | S | SI | CR | MO | |
| WP11 CL1 | 0.05-0.15 | 0.30-0.60 | 0.030 | 0.030 | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 |
| WP11 CL2 | 0.05-0.20 | 0.30-0.80 | 0.040 | 0.040 | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 |
| WP11 CL3 | 0.05-0.20 | 0.30-0.80 | 0.040 | 0.040 | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 |
ASTM A234 WP11 합금강 피팅 기계적 특성
|
등급 |
인장 강도, 최소 | 항복 강도, 최소 |
| ksi[MPa] | ksi[MPa] | |
| WP11 CL1 | 60[415] | 30[205] |
| WP11 CL2 | 70[485] | 40[275] |
| WP11 CL3 | 75[520] | 45[310] |

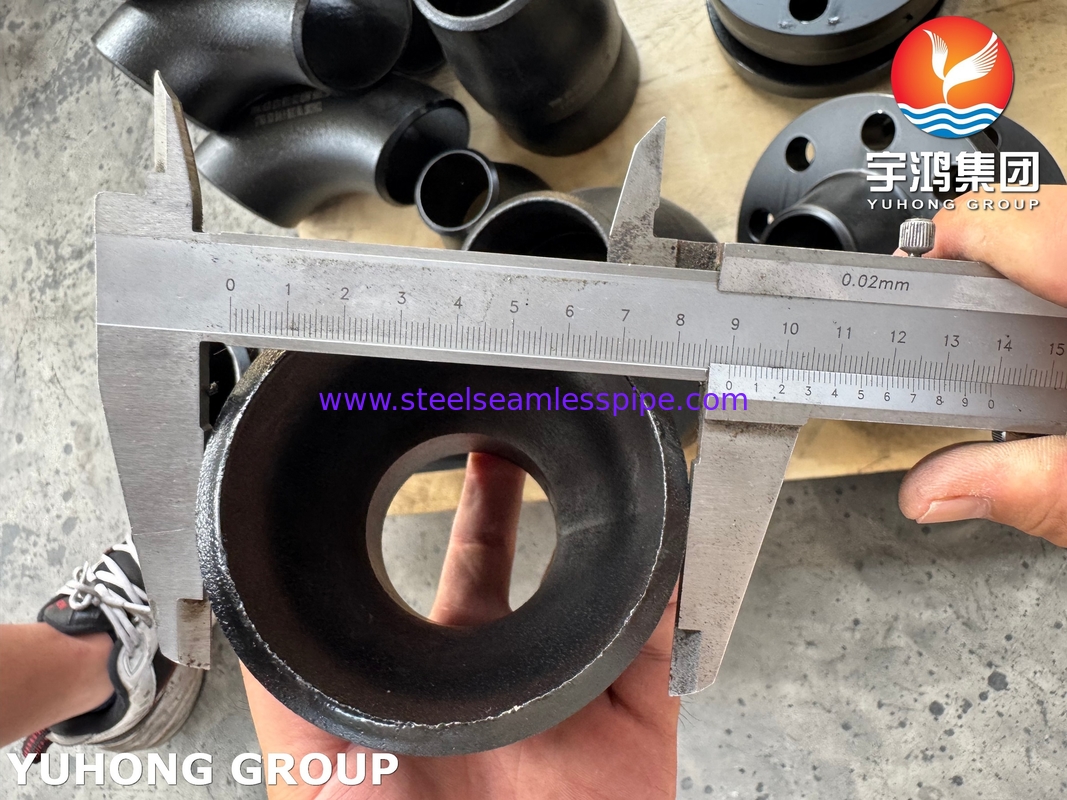

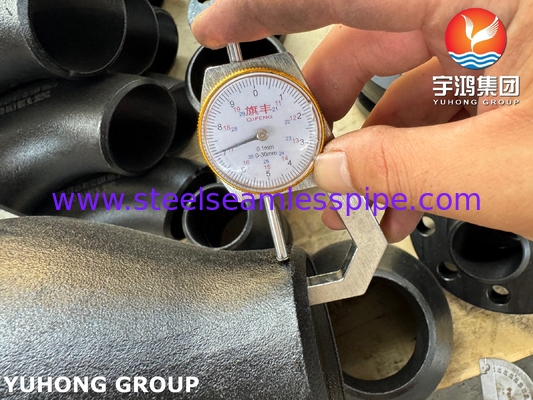

ASTM A234 WP11 합금강 피팅 제조 및 시험 요구 사항
ASTM A234 WP11 CL2 합금강 다른 등급과 비교
|
등급 |
재료 특성 |
| WP9 | WP11은 크롬 몰리브덴 함량이 높고 온도 저항성이 더 강합니다. |
|
WP22 |
WP22(2.25Cr-1Mo)는 더 높은 온도에 적합하지만 WP11은 비용이 저렴합니다. |
ASTM A234 WP11 CL2 합금강 피팅 적용
ASTM A234 WP11 CL2 합금강 피팅은 주로 중간에서 고온 및/또는 압력을 견뎌야 하는 배관 시스템에 사용됩니다:
담당자: Zoey
전화 번호: +8615967871783
팩스: 0086-574-88017980
