ASME SA 266 GR 2N 고압 열 교환기 원자로 저장 탱크

 ASME SA 266 GR.2N 고압 열 교환기, 원자로, 저장 탱크

SA-266 Gr.2N 헤드는 경제성, 중온성 안정성 및 쉬운 가공으로 인해 부식성이없는 매체에 대한 압력 용기 및 보일러 시스템에서 널리 사용됩니다.황을 함유하거나 산성 환경에서, Cr-Mo 합금 강철 (SA-387 Gr.11) 또는 스테인레스 스틸 (SA-240 304L) 으로 업그레이드하고 안전한 서비스를 보장하기 위해 제조 및 테스트 표준을 엄격히 준수하는 것이 좋습니다.

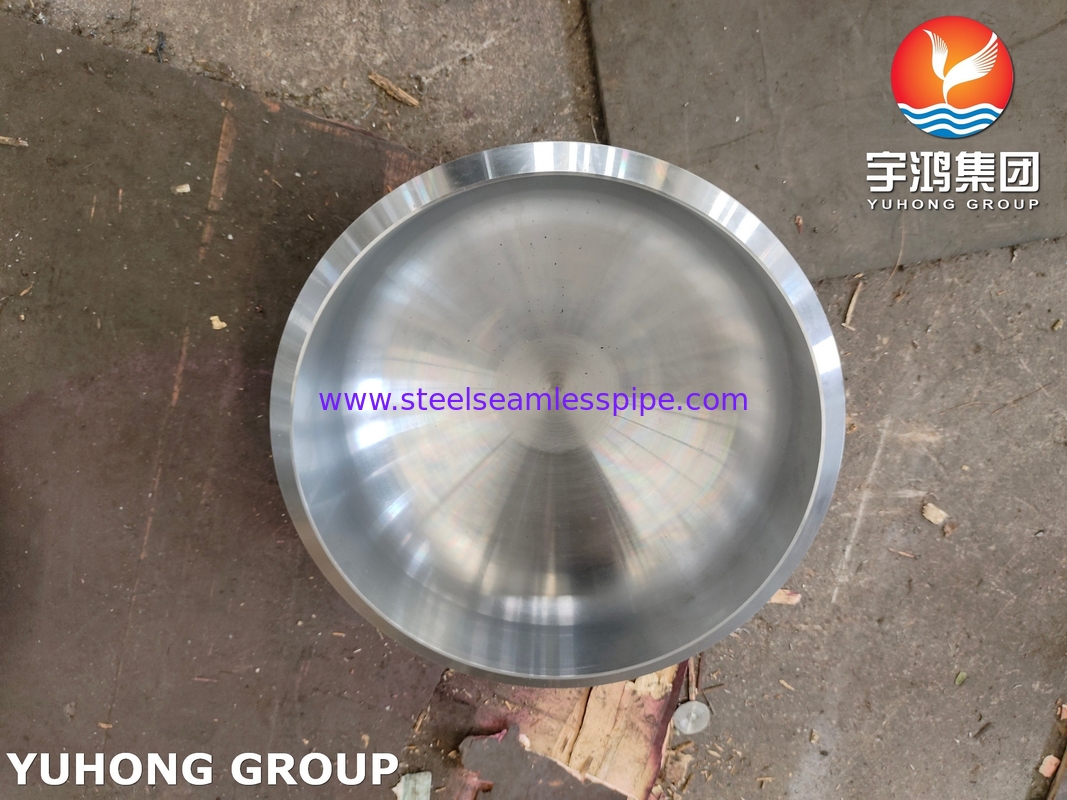

나비 머리는 왕관 부분 (왕관 반지름) 과 접는 가장자리 전환 구역 (목목 반지름) 으로 구성되며, 그 기하학은 타원형 머리와 평평한 덮개 사이에 있습니다.

타원형 헤드는 반대축 (a) 과 반소축 (b) 으로 구성되어 있습니다. 그것의 표준 형태는 2:1 타원형 비율입니다 (즉 a/b=2),그리고 그것은 압력 용기에 가장 널리 사용되는 머리 유형 중 하나입니다.

나비 머리 낮은 제조 비용, 간단한 폼링 큰 스트레스 농도, 타원형 머리보다 약한 압력 운반 능력 중저압, 빈번한 순환 부하

타원형 머리 균일한 스트레스 분포, 고압 베어링 높은 곰팡이 비용, 복잡한 깊은 드로잉 프로세스 고압, 피로 부하 환경

화학 성분 요구 사항

열처리

가공 후, 열처리를 위해 재열하기 전에, ASTM A266에 따른 가공은 손상 방지 및 변형을 달성할 수 있도록 냉각되어야 한다.모든 ASTM A266 가조는 네 가지 과정 중 하나로 열처리를 받아야 합니다.: 반열, 정규화, 정규화 및 완화 또는 액체 완화 및 완화. 완화 시, 그것은 하위적 온도, 그러나 1100 ° F (595 ° C) 보다 적지 않아야 합니다.

기계적 특성

머리의 적용 시나리오

전형적인 장비:

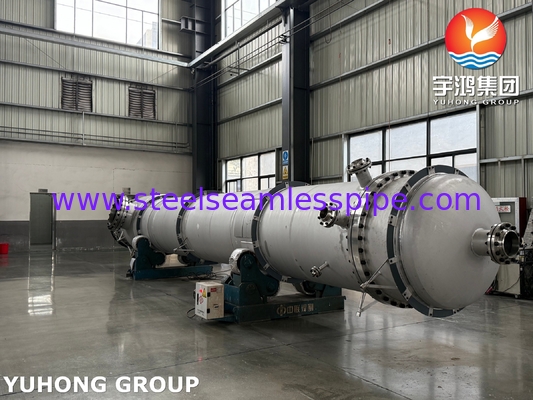

압력 용기: 원자로, 저장 탱크 및 열 교환기의 끝 머리 (전사형 및 나비 머리 등).
보일러 시스템: 증기 배구와 헤더 헤드, 설계 온도 ≤425°C.
석유화학 단위: 중온의 수소 경화에 저항하는 수소화 원자로와 분산탑의 반구성 헤드.

적용 가능한 매체:

부식성이 없는 액체 (물, 증기, 석유 제품)
약하게 부식성 환경 (작은 양의 H2S/CO2를 함유하고 있는 경우, 황 함량을 조절해야 합니다.)
