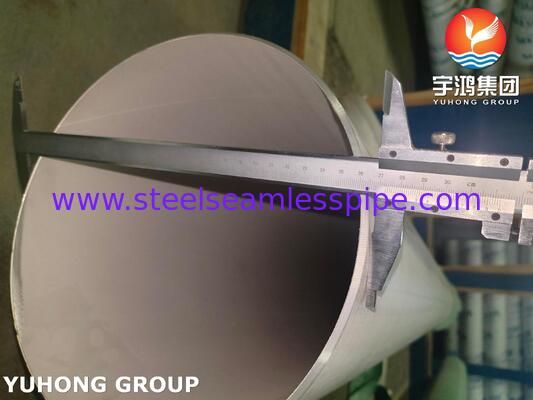

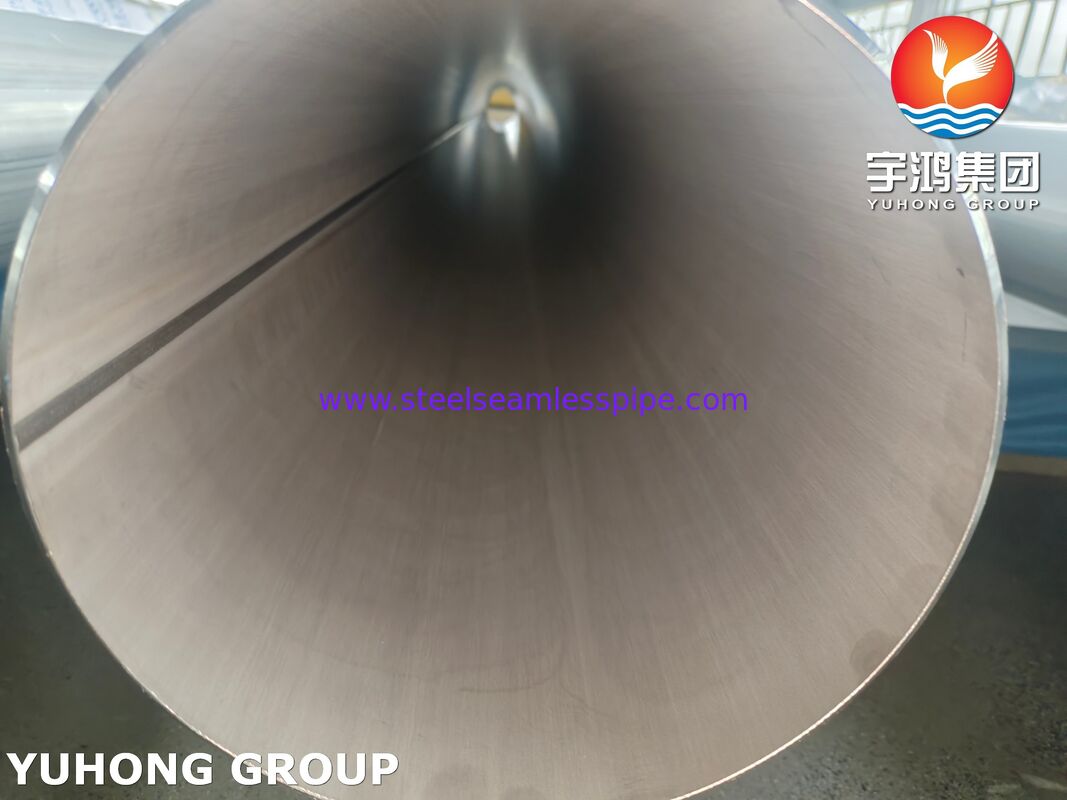

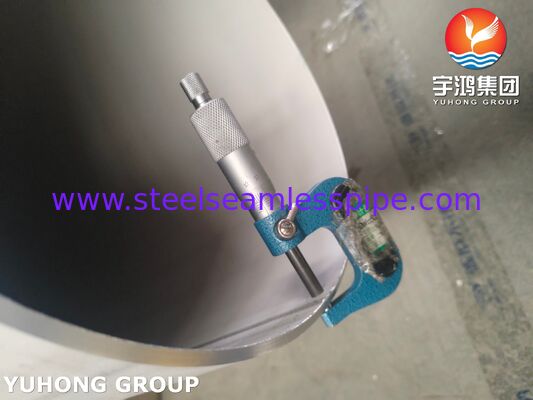

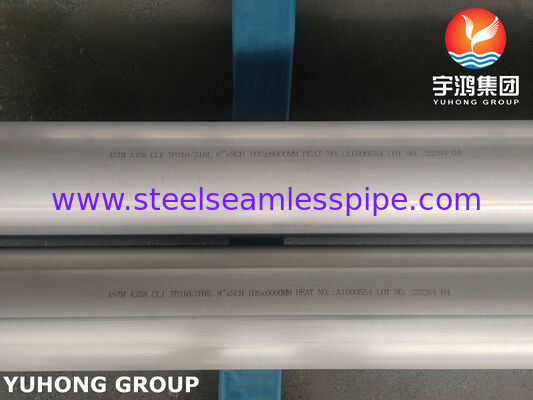

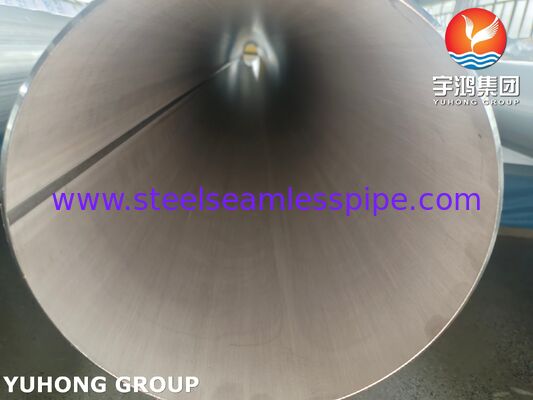

ASTM A358 TP316L 스테인리스강 용접 파이프, 산세 및 어닐링

ASTM A358 TP316L 스테인리스강 용접 파이프, 산세 및 어닐링

ASTM A358 사양은 고온 및 고압 부식성 매체 운송 프로젝트, 식품 등급 위생 환경 및 해양 공학과 같은 산업 프로젝트에 적합한 전기 융착 용접 오스테나이트계 크롬 니켈 스테인리스강 파이프를 다룹니다. ASTM A358/ASME SA358 TP316L 재료의 인장 강도는 ≥ 485 MPa, 항복 강도는 ≥ 170 MPa, 연신율은 ≥ 35% (게이지 길이 50mm), 경도는 HB ≤ 217 (용액 처리 후)입니다. 희석 황산, 아세트산, 인산, 염화물 용액에 적합하며, 실온 및 연속 사용 온도 ≤ 870 ℃의 고온 환경에 적합합니다.

ASTM A358 TP316L 스테인리스강 화학 성분 %

ASTM A358 TP316L 스테인리스강 용접 파이프 제조 및 테스트 요구 사항

1. 생산 공정

• 용접 방법: 불활성 가스 보호 하에서 단면 용접 또는 양면 용접
• 용접 후 처리: 1050-1120 ℃에서 급속 냉각을 이용한 용액 처리가 필요하며, 용접 이음새는 ASTM A380 표준에 따라 산세 및 부동태화 처리됩니다.

     2. 품질 검사

• 비파괴 검사: ASTM E164/E213에 따라 100% 방사선 검사(RT) 또는 초음파 검사(UT)를 수행합니다. ASTM E165에 따라 용접 침투 검사(PT)를 수행합니다.

• 압력 테스트: ASTM A450의 일반 요구 사항에 따라 설계 압력의 ≥ 1.5배의 수압 테스트를 수행합니다.

• 표면 품질: 균열이나 융착 불량과 같은 결함이 없도록 하고, 내벽은 매끄러운 전환을 가져야 합니다.




ASTM A358 TP316L 스테인리스강과 ASTM A312 TP316L 비교

ASTM A358 제조 공정 및 용접 처리

ASTM A358 표준은 용접 및 후처리 공정에 따라 강관을 여러 등급으로 분류합니다.

1.CLASS 1:

• 공정: 자동 용접 방법, 필러 금속 추가 없음.
• 용접 처리: 용접의 내외부 표면에 대한 100% 방사선 검사(RT) + 전체 용접 파이프의 용액 열처리.
• 특징: 가장 까다로운 작동 조건에 적합한 최고 품질 등급.

2.CLASS 3:

• 공정: 자동 용접 방법, 필러 금속 추가 여부.
• 용접 처리: 전체 용접 파이프의 용액 열처리.
• 특징: 대부분의 고온 및 부식성 환경에 적합한 가장 일반적인 등급.

3.CLASS 5:

• 공정: 자동 용접 방법, 필러 금속 추가.
• 용접 처리: 용접에 대한 열처리 불필요(용접 상태). 용접 상태로의 인도가 허용됩니다.
• 특징: 부식이 입계 부식을 일으키기에 충분하지 않은 특정 화학 환경으로 제한됩니다. 부식성 또는 고온 환경에는 권장되지 않습니다.

4.CLASS 7:

• 공정: Class 1과 유사하지만 방사선 검사 없음.
• 용접 처리: 전체 용접 파이프의 용액 열처리.
• 특징: Class 1(방사선 검사 없음)과 Class 3(필러 금속 없음) 사이의 절충안.

5.CLASS 10:

• 공정: 양면 용접 공정(예: TIG), 일반적으로 필러 금속 추가.
• 용접 처리: 용접에 대한 100% 방사선 검사가 필요하며, 전체 용접 파이프는 용액 열처리를 거칩니다.
• 특징: Class 1과 품질이 비슷하지만 양면 용접으로 인해 용접 품질이 우수합니다.

ASTM A358 TP316L 스테인리스강 용접 파이프 응용 분야

• 화학 산업: ASTM A358 TP316L 스테인리스강 용접 파이프는 황산 부식에 대한 강한 저항성으로 인해 농축 황산 희석 시스템에 적합합니다. 염화물 이온 응력 부식에 대한 저항성으로 인해 염소 알칼리 엔지니어링의 염수 파이프라인에 적합합니다.
• 에너지 분야: ASTM A358 TP316L 스테인리스강 용접 파이프는 저코발트 함량 관리가 필요한 경우 원자력 발전소의 담수화 파이프라인에 사용할 수 있습니다. 또한 해양 플랫폼의 해수 냉각 시스템에도 사용할 수 있습니다.
• 식품 및 제약: Ra ≤ 0.8 μ m의 내부 표면 조도를 가진 ASTM A358 TP316L 스테인리스강 용접 파이프는 파이프라인의 CIP/SIP 세척에 사용할 수 있으며, 생물 반응기 배양 배지 운송에도 사용할 수 있습니다.
