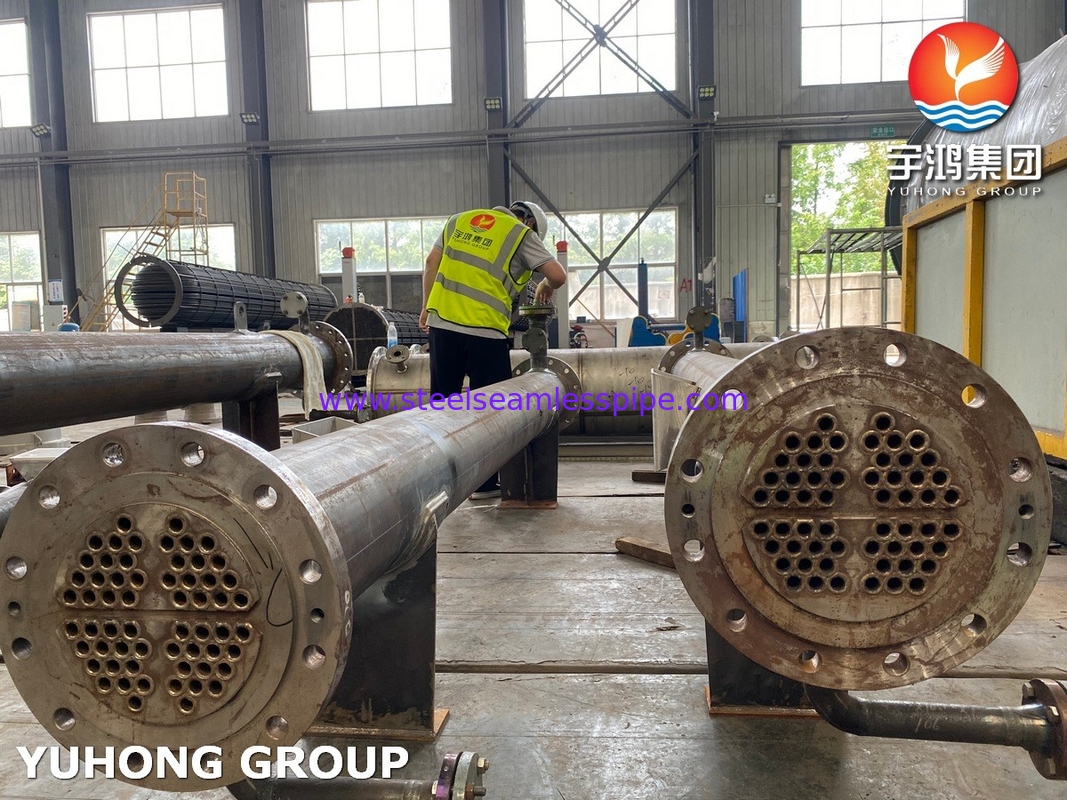

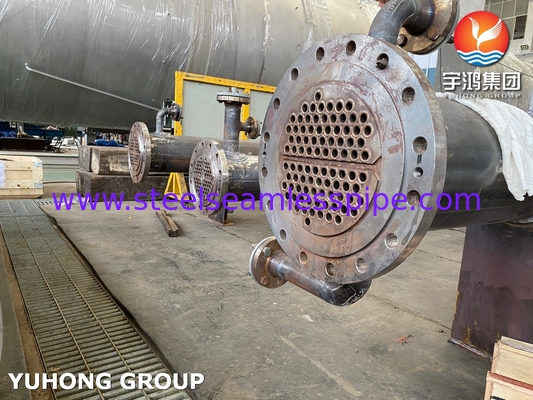

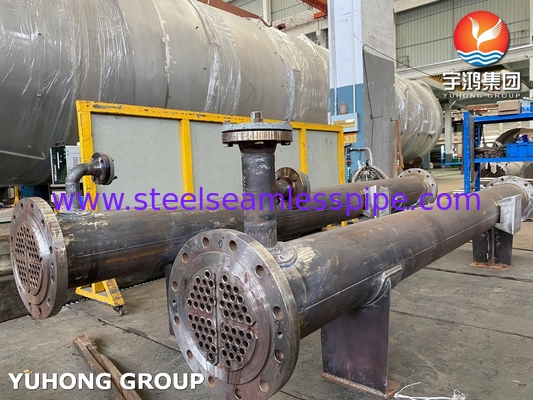

셸 및 튜브 열 교환기 ASME 섹션 VIII 디비전 1 U 스탬프 인증

쉘 앤 튜브 열교환기 ASME Section VIII Division 1 U 스탬프 인증

• ​​내구성​​: SS31803 튜브는 가혹한 환경에서 염화물 응력 부식 균열(SCC)에 강합니다.
• ​​추적성​​: 모든 재료에 대한 전체 MTC(Mill Test Certificates).
• ​​글로벌 규정 준수​​: ASME, PED 2014/68/EU 및 EN 13445 표준을 충족합니다.

SS31803 튜브 & SA-106 Grade B 쉘 재료 구성​​

• ​​쉘​​: ASME SA106 Grade B 탄소강 (고온/압력 저항).
• ​​튜브​​: ASTM SA789 UNS S31803 듀플렉스 스테인리스강 (우수한 염화물 부식 저항성, 해양/화학 응용 분야에 이상적).
• ​​중요 부품​​:
  • ​​튜브시트​​: SA266-4N + SS31803 클래드 (부식 방지 이중층 설계).
  • ​​배플/지지판​​: SA516-70 탄소강 (높은 구조적 무결성).
  • ​​플랜지 및 패스너​​: SA193-B7/SA194-2H 스터드 볼트 및 너트 (ASME 준수 고강도 나사산).

​

​​ASME Section VIII Division 1 준수​​

• 재료 및 제작 공정의 전체 추적성.
• 수압/공압 방식으로 설계 압력의 1.5배 압력 테스트.

​

​​맞춤형 설계​​

• ​​​​선택적 구성​​: 고정 튜브 시트, U-튜브 또는 플로팅 헤드 설계.
• ​​액세서리​​: SA240-304 명판, SA516-70N 리프팅 러그 및 SA36 접지 보스 (전기화학적 안전).

​​​성능 사양​​

• ​​최대 설계 압력​​: 1500 psi (쉘 측), 1200 psi (튜브 측).
• ​​온도 범위​​: -20°C ~ 350°C.
• ​​표면 마감​​: 최적의 열 전달 효율을 위해 3.2μm Ra.

기술 사양 표​​
