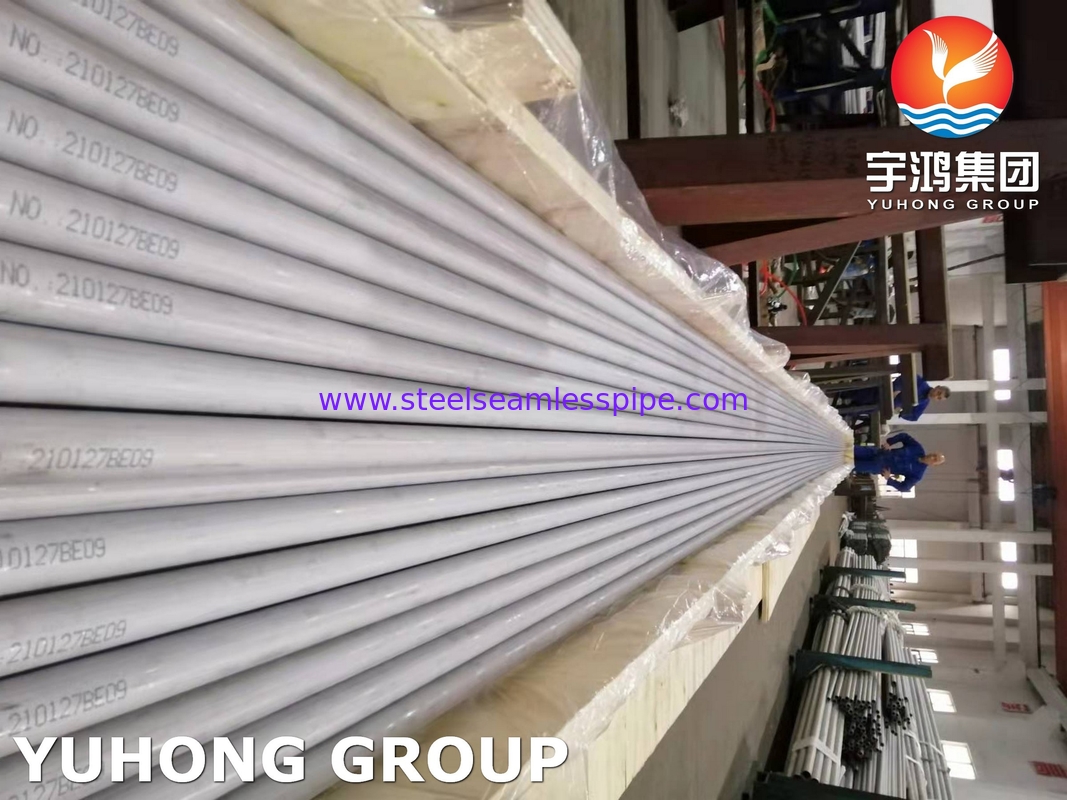

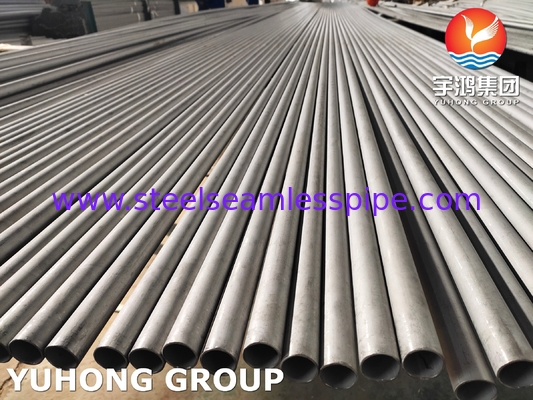

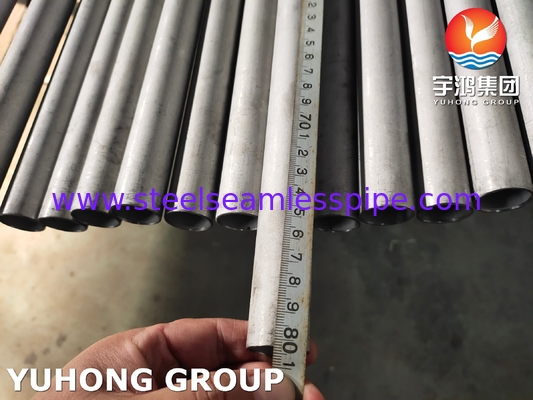

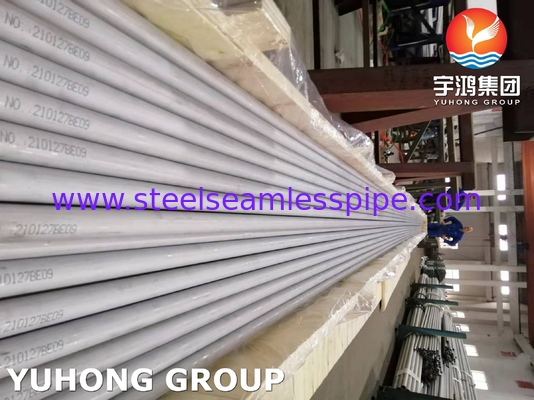

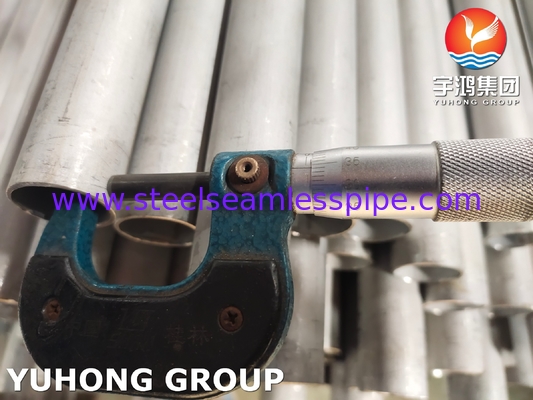

슈퍼 듀플렉스 스틸 무선 튜브 열 교환 튜브 A789 S32750 2507 1.4410 열 방출기, 콘덴서 응용
UNS 번호 S32750인 2507 합금은 유명한 슈퍼 듀플렉스 스테인리스 스틸입니다.그것은 철-크롬-니켈 시스템을 기반으로 두 단계 합금이며 오스텐이트와 페리트의 약 동등한 비율의 혼합 구조입니다.듀플렉스 단계 균형 때문에, 합금 2507은 비슷한 합금 요소를 가진 아우스테니트 스테인리스 스틸과 같은 일반적인 부식에 대한 뛰어난 저항을 나타냅니다. it possesses higher tensile and yield strengths as well as significantly better chloride SCC resistance than its austenitic counterparts while maintaining better impact toughness than the ferritic counterparts.
ASTM A789 ASME SA789 일반 철강 등급:
ASTM A789 S31803는 21% ~ 23% 크롬, 2.5% ~ 3.5% 몰리브덴, 4.5-6.5% 니켈 및 0.08% ~ 0.20% 질소 합금을 포함하는 듀플렉스 스테인리스 스틸입니다. 높은 강도 특성에 더하여,그것은 또한 지역 스트레스 부식 저항을 가지고 있습니다..S31803 및 S32205는 표준 듀플렉스 스테인레스 스틸입니다. 904L와 유사한 일반적인 부식 저항을 가진 질소 및 몰리브덴이 강화된 AUSTENITIC FERRITIC 듀플렉스 스테인레스 스틸입니다.하지만 그 강도는 오스텐이틱 스테인리스 스틸의 거의 두 배입니다..
ASTM A789 S32205
ASTM A789 S32205는 22% ~ 23% 크롬, 3.0% ~ 3.5% 몰리브덴, 4.5-6.5% 니켈 및 0.08% ~ 0.20% 질소 합금을 포함하는 듀플렉스 스테인리스 스틸입니다.합금 2205은 거의 모든 부식 매체에서 316L 또는 317L 아우스테니틱 스테인레스 스틸 파이프보다 더 나은 구멍과 균열 진식 능력을 가지고 있습니다..2101은 낮은 니켈과 황한 듀플렉스 스테인리스 스틸입니다. 300 시리즈 스테인리스 스틸과 비교하면 우수한 강도와 염화압 경화 균열 저항성을 가지고 있습니다.
ASTM A789 S32750
ASTM A789 S32750는 24% - 26% 크롬, 3% - 5% 몰리브덴, 6% - 8% 니켈을 포함하는 슈퍼 듀플렉스 스테일이다. 슈퍼 듀플렉스 스테일은 좋은 뚫림 및 균열 진식 저항성을 가지고 있다.2507 (PREN 40-45)25cr 브랜드와 비교하면 25-26cr, Mo와 N가 더 많이 들어 있습니다.그것은 화학 공정에 이상적인 선택입니다., 석유화학 및 바닷물 응용.
X2crnimon25-7-4, 14410, SAF2507 및 F53는 동등한 등급입니다.
ASTM A789 S32760
ASTM A789 S32750는 24% ~ 26% 크롬, 3% ~ 4% 몰리브덴, 6% ~ 8% 니켈을 포함하는 슈퍼 듀플렉스 스테인리스 스틸이다. F55 및 1.4501은 동등한 등급이다.
ASTM A789 ASME SA789 꿰매지 않는 튜브의 화학적 구성
| UNS 번호 |
종류 |
C |
원 |
P |
S |
네 |
Cr |
니 |
모 |
N |
큐 |
다른 것 |
| 듀플렉스 |
% |
| S31200 |
... |
0.03 |
2 |
0.045 |
0.03 |
1 |
24.0-26.0 |
5.5-6.5 |
1.20-2.00 |
0.14-0.20 |
... |
... |
| S31260 |
... |
0.03 |
1 |
0.03 |
0.03 |
0.75 |
24.0-26.0 |
5.5-75 |
2.5-3.5 |
00.10-0.20 |
0.20-0.80 |
W 0.10-0.20 |
| S31803 |
... |
0.03 |
2 |
0.03 |
0.02 |
1 |
21.0-23.0 |
4.5-6.5 |
2.5-3.5 |
00.08-0.20 |
... |
|
| S32001 |
... |
0.03 |
40.0-6.0 |
0.04 |
0.03 |
1 |
22.0-23.0 |
10.00-3.00 |
0.6 |
00.05-0.17 |
1 |
|
| S32205 |
2205 |
0.03 |
2 |
0.03 |
0.02 |
1 |
19.5-215 |
4.5-6.5 |
30.0-3.5 |
0.14-0.20 |
... |
|
| S32304 |
2304 |
0.03 |
2.5 |
0.04 |
0.03 |
1 |
21.5-245 |
30.0-5.5 |
00.05-0.60 |
00.05-0.20 |
00.05-0.60 |
|
| S32520 |
... |
0.03 |
1.5 |
0.035 |
0.02 |
0.8 |
24.0-26.0 |
5.5-80 |
30.0-4.0 |
0.20-0.35 |
0.50-2.00 |
|
| S32550 |
255 |
0.04 |
1.5 |
0.04 |
0.03 |
1 |
24.0-27.0 |
4.5-6.5 |
2.9-3.9 |
00.10-0.25 |
1.5-25 |
|
| S32750 |
2507 |
0.03 |
1.2 |
0.035 |
0.02 |
0.8 |
24.0-26.0 |
60.0-8.0 |
30.0-5.0 |
0.24-032 |
0.5 |
|
| S32760 |
... |
0.03 |
1 |
0.03 |
0.01 |
1 |
24.0-26.0 |
60.0-8.0 |
30.0-4.0 |
0.20-0.30 |
0.50-1.00 |
W 0.50-1.0 |
| S32900 |
329d |
0.06 |
1 |
0.04 |
0.03 |
0.75 |
23.0-28.0 |
2.5-50 |
10.0-20 |
... |
... |
|
| S32950 |
... |
0.03 |
2 |
0.035 |
|
|
|
|
|
|
|
|
최대, 범위 또는 최소가 표시되지 않는 한. 이 표에서 타원 (...) 가 표시되는 경우 최소가 없으며 요소에 대한 분석은 결정하거나보고 할 필요가 없습니다.
B 실습 E527 및 SAE J1086에 따라 정한 지정
C % Cr + 3.3 × % Mo + 16 × % N $ 41
D % Cr + 3.3 × % Mo + 16 × % N $ 40
ASTM A789 ASME SA789 매듭 없는 튜브 기계
| 등급 |
팽창 강도, 미니, ksi [MPa] |
양력 강도, 미니, ksi [MPa] |
2인치 또는 50mm의 연장, 분, % |
단단함, 맥스 브리넬 |
| S31803 |
90 [620] |
65 [450] |
25 |
290 |
| S32205 |
95 [655] |
70 [485] |
25 |
290 |
| S31500 |
92 [630] |
64 [440] |
30 |
290 |
| S32550 |
110 [760] |
80 [550] |
15 |
297 |
| S31200 |
100 [690] |
65 [450] |
25 |
280 |
| S31260 |
100 [690] |
65 [450] |
25 |
290 |
| S32001 |
90 [620] |
65 [450] |
25 |
290 |
| S32304 |
100 [690] |
65 [450] |
25 |
290 |
| S32750 |
116 [800] |
80 [550] |
15 |
310 |
| S32760 |
109 [750] |
80 [550] |
25 |
300 |
| S32950 |
100 [690] |
70 [480] |
20 |
290 |
| S32520 |
112 [770] |
80 [550] |
25 |
310 |
외부 지름이 [12.7mm]보다 작은 파이프의 경우, 표 4의 스트립 샘플에 대한 길쭉한 값이 적용됩니다.기계적 특성에 대한 요구 사항은 1⁄8인치보다 작은 파이프에 적용되지 않습니다.외부 지름 [3.2mm] 또는 벽이 0.015 in.보다 얇은 [0.4mm].
A789/A789M?? 04 이전에는 S32003의 값은 90 ksi 팽창 강도와 65 ksi 양력 강도였다.
듀플렉스 스틸 등급 비교 차트
| 중국 GB |
ISO 통일 디지털 코드 |
ASTM / ASME |
UNS 코드 |
EN 코드 |
회사 상용급 |
| 022Cr23Ni4MoCuN |
S23043 |
S32304 |
S32304 |
1.4362 |
SAF2304 (산드비크) |
| 022Cr22Ni5Mo3N |
S22253 |
S31803 |
S31803 |
1.4462 |
∙ |
| 022Cr23Ni5Mo3N |
S22053 |
S32205 |
S32205 |
1.4462 |
SAF2205 (산드비크) |
| 022Cr25Ni7Mo4N |
S25073 |
S32750 |
S32750 |
1.441 |
SAF2507 (Sandvik) |
| 022Cr25Ni7Mo3WCuN |
S22583 |
S31260 |
S31260 |
∙ |
∙ |
| 03Cr25Ni6Mo3Cu2N |
S25554 |
S32550 |
S32550 |
1.4507 |
UR52+ |
| 022Cr25Ni7Mo4WCuN |
S27603 |
S32760 |
S32760 |
1.4501 |
제론100 |
| 00Cr27Ni7Mo5N |
∙ |
S32707 |
S32707 |
∙ |
SAF2707 (Sandvik) |
ASTM A789 매듭 없는 튜브 열처리
모든 튜브는 표 2에 표시된 절차에 따라 열처리 상태에서 장착되어야 합니다.연속 오븐 또는 팩형 오븐에서 최종 열처리에 대한 대체로튜브의 온도가 정해진 최소 용액 처리 온도보다 낮지 않은 상태에서,튜브는 개별적으로 물로 끄거나 다른 방법으로 빠르게 냉각될 수 있습니다..
| UNS 지정 |
온도 |
소화 |
| S31803 |
1870-2010 °F [1020-1100°C] |
공기 또는 물에서 빠르게 냉각 |
| S32205 |
1870-2010 °F [1020-1100°C] |
공기 또는 물에서 빠르게 냉각 |
| S31500 |
1800~1900 °F [980~1040°C] |
공기 또는 물에서 빠르게 냉각 |
| S32550 |
1900 °F [1040 °C] 미니 |
공기 또는 물에서 빠르게 냉각 |
| S31200 |
1920-2010 °F [1050-1100°C] |
물에서 빠른 냉각 |
| S31260 |
1870-2010 °F [1020-1100°C] |
물에서 빠른 냉각 |
| S32001 |
1800~1950 °F [982~1066°C] |
공기 또는 물에서 빠르게 냉각 |
| S32003 |
1850-2050 °F [1010-1120°C] |
공기 또는 물에서 빠르게 냉각 |
| S32101 |
1870 °F 분 |
물로 소화 또는 다른 방법으로 빠르게 냉각 |
| S32202 |
1870~1975 °F [1020~1080°C] |
공기 또는 물에서 빠르게 냉각 |
| S32506 |
1870-2050 °F [1020-1120°C] |
공기 또는 물에서 빠르게 냉각 |
| S32304 |
1700~1920 °F [925~1050°C] |
공기 또는 물에서 빠르게 냉각 |
| S32750 |
1880-2060 °F [1025-1125°C] |
공기 또는 물에서 빠르게 냉각 |
| S32760 |
2010-2085 °F [1100-1140°C] |
공기 또는 물에서 빠르게 냉각 |
| S32950 |
1820~1880 °F [990~1025°C] |
물에서 빠른 냉각 |
| S32520 |
1975-2050 °F [1080-1120°C] |
공기 또는 물에서 빠르게 냉각 |
ASTM A789 스테인리스 스틸 튜브 허용량
| 바깥쪽 |
과다 투약 |
평균적인 벽 |
최소 벽 |
최소 벽 |
커트 롱드, 들어와 |
커트 롱드, 들어와 |
얇은 벽 |
| 직경, 들어와 |
들어와요 |
벽 두께,% |
벽 두께에서, |
벽 두께에서, |
[Mm], 끝 |
[Mm], 아래 |
튜브 |
| [Mm] |
|
|
%, 끝났어 |
%, 이하 |
|
|
|
| 1/2까지 [12.7], 제외 |
±0.005 [0.13] |
±15 |
30 |
0 |
1⁄8 [3] |
0 |
... |
| 1⁄2 ~ 11⁄2 [12.7 ~ 38.1] |
±0.005 [0.13] |
±10 |
20 |
0 |
1⁄8 [3] |
0 |
[1.6mm] 지정 |
| 11⁄2 ~ 31⁄2 [38.1 ~ 88.9], 제외 |
±0.010 [0.25] |
±10 |
20 |
0 |
3⁄16 [5] |
0 |
0.095인치 이하 [2.4mm] 지정 |
| 31⁄2 ~ 51⁄2 [88.9 ~ 139.7], 제외 |
±0.015 [0.38] |
±10 |
20 |
0 |
3⁄16 [5] |
0 |
[3.8mm] 지정 |
| 51⁄2 ~ 8 [139.7 ~ 203.2] |
±0.030 [0.76] |
±10 |
20 |
0 |
3⁄16 [5] |
0 |
[3.8mm] 지정
|
