| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008. |
| 모델 번호: | ASTM A209 T1, T1a, T1b 합금 강 인발관 |
| 최소 주문 수량: | 1000KGS |
|---|---|
| 포장 세부 사항: | 플라스틱 캡과 층 나무로 된 케이스 /Iron Case/ 번들 |
| 배달 시간: | 7일입니다 |
| 지불 조건: | L/C, T/T |
| 제품 이름: | U밴드 튜브 | 표준: | ASTM A209, ASME SA209 |
|---|---|---|---|
| 물질 등급: | T1, T1a, T1b | OD: | 1/4, 3/8, 1/2, 5/8, 3/4, 1, 1.1/4 ", 기타 등등. |
| WT: | 25BWG, 22BWG, 20BWG...10BWG | 길이: | 한 개의 임의적, 두배 임의 & 절단 길이 |
| 끝: | 평범한 단부 / 경사진 단부 | 반지름: | 맞추어줄 수 있습니다 |
| 적용: | 보일러, 열교환기, 가열된 콘덴서, 냉각 시스템 | ||
| 강조하다: | 열교환기 U밴드 관,ASME SA209 U 벡트 튜브,원활한 탄소-몰리브덴 U 굽기 튜브 |
||

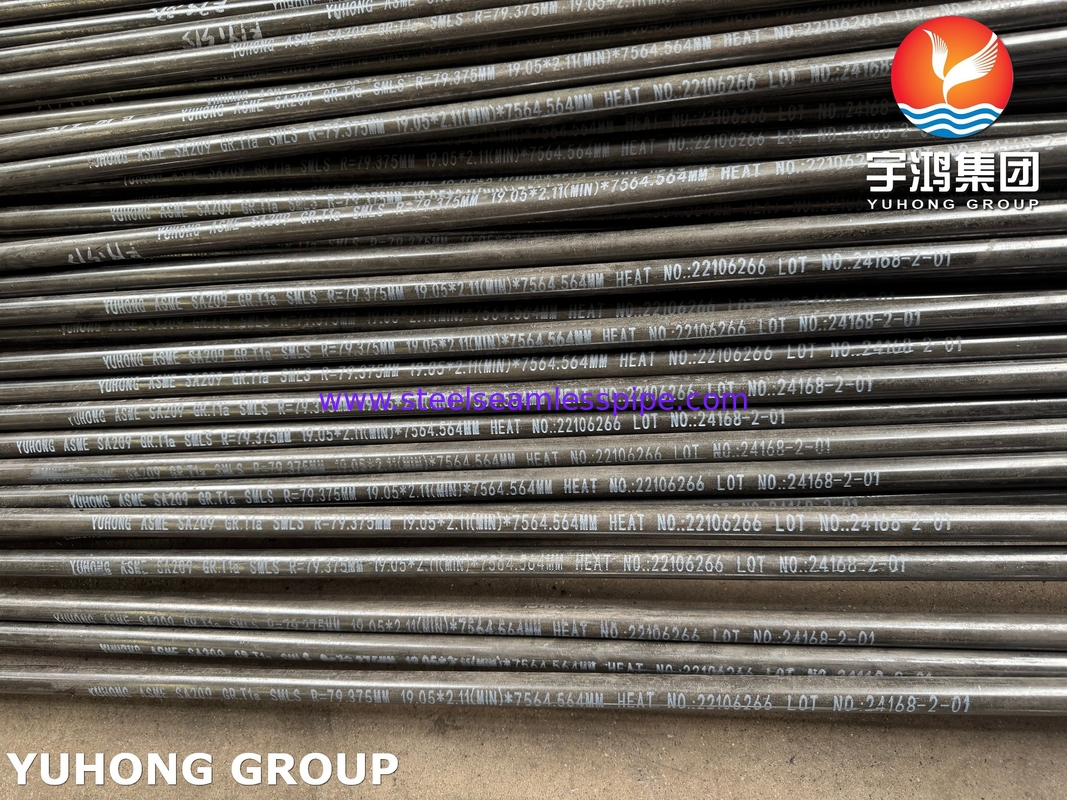

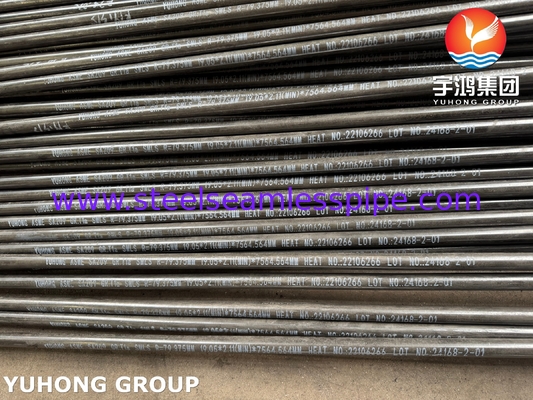

ASTM A209 / ASME SA209 T1A 낮은 합금 강철 수직 U 굽기 열 교환 튜브
ASME SA209 T1A소재 사양은톱니없는 탄소강 튜브주로 사용되는데보일러그리고초열기이 합금은 높은 온도에서 좋은 강도와 산화 및 미세한 저항성을 제공하여 고온 및 고압 환경에 적합합니다.하지만, 더 공격적 인 부식 및 더 높은 온도, 다른 합금T22, T91또는인코넬사용할 수 있습니다.
ASME SA209 T1A 낮은 합금 강철 매듭 없는 튜브의 장점
동등한 명칭
| DIN | ASTM |
| DIN 17175 16Mo5 등급 | ASME SA 209 등급 T1a |
ASTM A209/ ASME SA209 T1, T1a, T1b 합금 강철 매듭 없는 튜브 화학 성분
| 등급 | C | 원 | P | S | 네 | 모 |
| T1 | 00.10-0.20 | 0.30-0.80 | ≤0.025 | ≤0.025 | 00.10-0.50 | 0.44-065 |
| T1a | 0.15-025 | 0.30-0.80 | ≤0.025 | ≤0.025 | 00.10-0.50 | 0.44-065 |
| T1b | 0.14 최고 | 0.30-0.80 | ≤0.025 | ≤0.025 | 00.10-0.50 | 0.44-065 |
팽창력 과 경직성
| 기계적 특성 | ||||
| 등급 | 튼튼함 | 수익률 | 길쭉함 | 단단함 |
| 강도 (Mpa) | 강도 (Mpa) | (%) | (HRB) | |
| T1 | ≥380 | ≥205 | ≥ 30 | ≤ 80 |
| T1a | ≥365 | ≥195 | ≥ 30 | ≤ 81 |
| T1b | ≥415 | ≥220 | ≥ 30 | ≤ 77 |
1>. 평평화 테스트
사양 A999/A999M에 따른 평평화 검사는 각 파이프의 한쪽 끝 또는 두쪽 끝의 표본에 수행되어야 한다. 크립 끝을 사용할 수 있다. 이 추가 요구 사항이 명시되어 있는 경우,또한 파이프별 시험 수를 지정해야 합니다.각 롯의 플래싱 테스트에 사용된 튜브를 제외한 하나의 완성된 튜브의 각 끝에서 하나의 평평화 테스트를 수행한다.
2>. 발화 테스트
각 롯의 평평화 시험에 사용된 튜브가 아닌 하나의 완성된 튜브의 각 끝의 샘플에 한 번의 불타는 테스트를 수행하여야 한다.
3>. 수정적 또는 파괴적이지 않은 전기 시험
각 튜브는 파괴적이지 않은 전기 테스트 또는 수정적 테스트를 받아야 합니다. 사용해야 하는 테스트 유형은 제조업체의 선택에 따라 달라집니다.구매명령에 달리 명시되지 않는 한.
4>. 굽기 테스트
직경이 NPS 25를 초과하고 직경과 벽 두께의 비율이 7.0이거나 그 이하인 파이프의 경우, 구부러기 시험 대신 구부러기 테스트를 받아야 한다.다른 파이프의 지름이 NPS 10보다 크거나 같을 경우 구매자의 승인을 받아 평평화 시험 대신 구부러기 시험이 시행될 수 있습니다.
ASME SA209 T1A 합금강 꿰매지 않는 튜브의 대체 등급
| 철강 등급 | 파이프 | 튜브 | 장착장 | 판 | 금속 |
|---|---|---|---|---|---|
| 1/2Mo | A335 P1 | A213 T1 | A234 WP1 | A182 F1 | |
| 5Cr-1/2Mo | A335 P5 | A213 T5 | A234 WP5 | A387 5급 | A182 F5 |
| 9Cr-1Mo | A335 P9 | A213 T9 | A234 WP9 | A387 9급 | A182 F9 |
| 1 1/4 Cr-1/2 Mo | A335 P11 | A213 T11 | A234 WP11 | A387 11급 | A182 F11 |
| 2 1/4Cr-1Mo | A335 P22 | A213 T22 | A234 WP22 | A387 22급 | A182 F22 |
| 9Cr-1Mo-V-Nb | A335 P91 | A213 T91 | A234 WP91 | A387 GRADE 91 | A182 F91 |

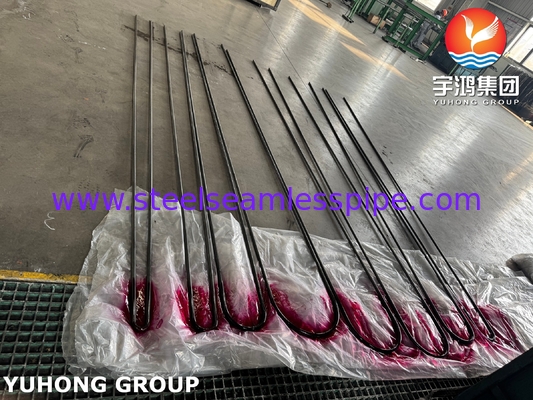

PT / U 굽기 부위의 침투 테스트
신청서:
