| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | P11, 1 1/4CR-1/2MO |
| 최소 주문 수량: | 1000 킬로그램 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 나무 상자 포장 고객 요구 사항 /에따르면 |
| 배달 시간: | 30일 |
| 지불 조건: | 보자마자 전신환, L/C (신용장) |
| 공급 능력: | 달 당 500톤 |
| 기준: | ASTM A335 | 물질 등급: | P11, 1 1/4CR-1/2MO |
|---|---|---|---|
| 파괴적이지 않은 검사: | 연습 E213, 연습 E309, 연습 E570 | 기계 테스트: | 가로 테스트, 종단 장력 테스트, 경도 테스트, 평평한 테스트, 벤드 테스트 |
| 적용: | 정유공장 | 응용 장비: | API 표준 560 발사 히터 |
| 응용 프로그램 섹션: | 빛나는 섹션 | ||
| 강조하다: | P11등급 합금 강철 톱니 없는 파이프,ASTM A335 합금 강철 톱니 없는 파이프,히터 방사성 합금 강철 꿰매지 않은 파이프 |
||

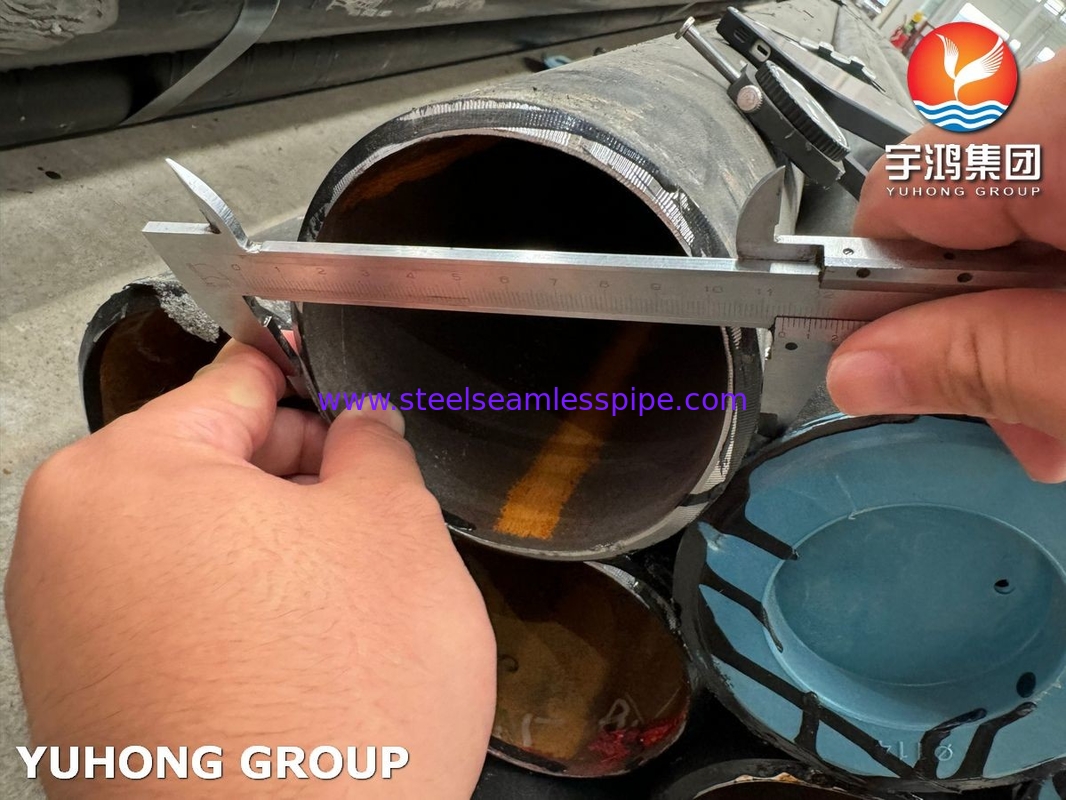

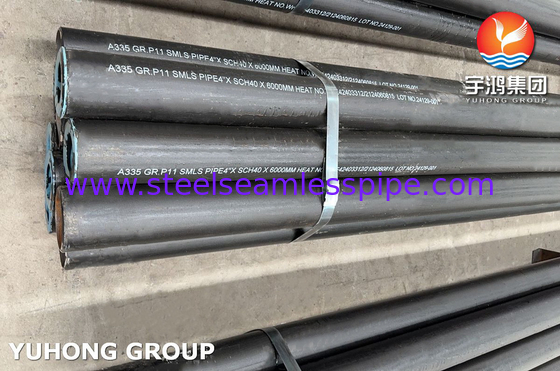

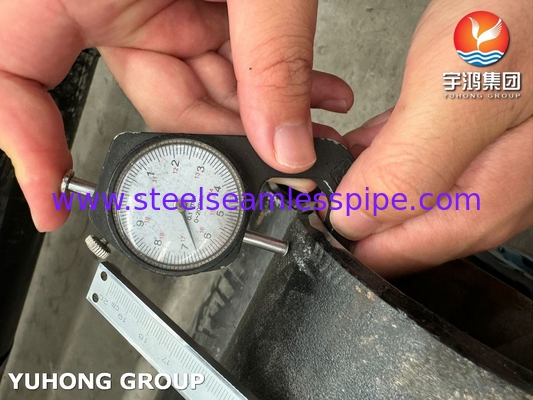

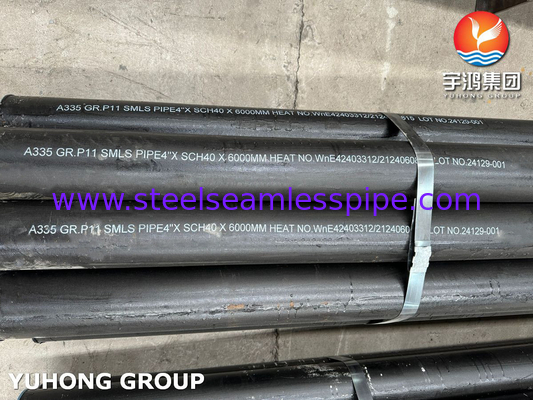

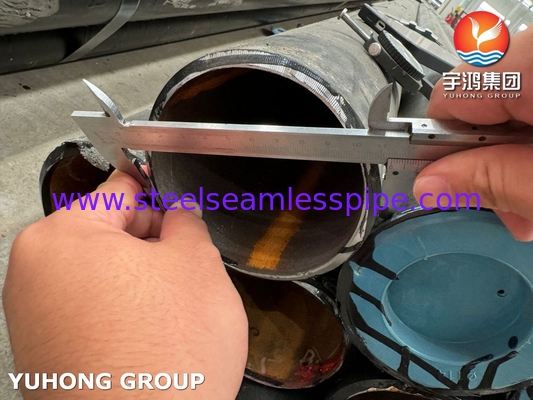

ASTM A335 등급 1¼Cr-½Mo API 표준 560 Fired Heater용 P11 합금강 이음매 없는 파이프
ASTM A335 등급 P11 (1¼Cr-½Mo) 이음매 없는 파이프는 Fired Heater에서 뛰어난 고온 크리프 저항성과 산화 안정성을 제공합니다. API 560 규정을 준수하도록 설계된 이 파이프는 최대 550°C의 복사/대류 섹션에서 안정적인 성능을 보장합니다. 탄화수소 처리에 이상적이며, 중요한 히터 튜브 서비스에 용접성, 응력 허용 오차 및 비용 효율성을 결합합니다.
ASTM A335 등급 P11 (1¼Cr-½Mo)의 화학적 조성
| 원소 | 조성 (% 중량) |
|---|---|
| 탄소 (C) | 0.05–0.15 |
| 망간 (Mn) | 0.30–0.60 |
| 인 (P) | ≤ 0.025 |
| 황 (S) | ≤ 0.025 |
| 규소 (Si) | 0.50–1.00 |
| 크롬 (Cr) | 1.00–1.50 |
| 몰리브덴 (Mo) | 0.44–0.65 |
| 참고 | 잔류물 (Cu, Ni 등) ≤ 0.50% 결합 |
ASTM A335 P11의 기계적 특성
| 특성 | 값 |
|---|---|
| 인장 강도 | ≥ 415 MPa (60 ksi) |
| 항복 강도 | ≥ 205 MPa (30 ksi) |
| 연신율 (50mm 게이지) | ≥ 30% (벽 두께에 따라 다름) |
| 경도 (최대) | 197 HBW / 207 HV |
| 충격 시험 | 샤르피 V-노치 ≥ 20J @ 20°C (사양에 따라 선택 사항) |
| 참고 | 특성은 열처리 후 적용 (정규화 + 템퍼링) |
표준 간 P11의 등급 동등성
| 표준 | 등급 지정 | UNS 번호 | 일반적인 이름 |
|---|---|---|---|
| ASTM/ASME | A335 Gr. P11 | K11597 | 1¼Cr-½Mo |
| EN | 13CrMo4-5 | 1.7335 | 13CrMo4-5 |
| ISO | CrMo 1 1/4 1/2 | - | - |
| JIS | STPA 25 | - | 크롬-몰리 파이프 |
| 참고 | UNS K11597은 범용 교차 표준 식별자입니다. |
Fired Heater의 일반적인 합금 튜브
| 합금 등급 | 일반적인 지정 | Fired Heater에서의 일반적인 사용 | 사용 이유 |
|---|---|---|---|
| 탄소강 | A106 Gr.B / A53 | 저온 섹션, 이코노마이저 | ≤ 425°C에 대해 비용 효율적 |
| 1¼Cr-½Mo | 이음매 없는 파이프는 까다로운 복사/대류 환경에 대한 입증된 솔루션을 제공합니다. 균형 잡힌 크롬-몰리브덴 화학 성분은 뛰어난 강도, 열 안정성 및 내식성을 제공합니다. | 복사/대류 섹션 (≤ 550°C) | 크리프 저항, 용접성 |
| 2¼Cr-1Mo | ASTM A335 P22 | 고온 복사 섹션 (≤ 575°C) | P11보다 더 나은 크리프 강도 |
| 9Cr-1Mo | ASTM A335 P9 | 과열기 (≤ 650°C) | 산화 저항 |
| 합금 800H/HT | UNS N08810/11 | 고온 크래커 (≤ 900°C) | 침탄/산화 저항 |
Fired Heater의 복사 섹션 구성 요소
| 구성 요소 | 기능 |
|---|---|
| 복사 튜브 | 공정 유체를 포함하고 직접 화염 복사 흡수 |
| 버너 | 튜브를 가열하기 위해 화염 생성 |
| 내화 라이닝 | 벽/바닥을 단열하고 튜브 쪽으로 열 반사 |
| 튜브 지지대 | 튜브를 제자리에 고정 (예: 가이드, 행거) |
| 충격/시창 도어 | 육안 검사 및 비상 접근 허용 |
| 헤더 파이프 | 튜브 뱅크에서 유체 분배 |
| 크로스오버 배관 | 복사/대류 섹션 연결 |
| 강철 케이싱 | 단열재를 포함하는 구조적 인클로저 |
| 스택/댐퍼 | 통풍 제어 기능이 있는 연도 가스 출구 경로 (대류 섹션에 연결) |
API 560 Fired Heater, ASTM A335 P11 이음매 없는 파이프는 까다로운 복사/대류 환경에 대한 입증된 솔루션을 제공합니다. 균형 잡힌 크롬-몰리브덴 화학 성분은 뛰어난 강도, 열 안정성 및 내식성을 제공합니다. 정유/석유화학 설비에서 장수명과 안전을 위해 최적화된 P11 파이프는 지속적인 고온 작동을 위한 비용 효율적인 선택입니다.
