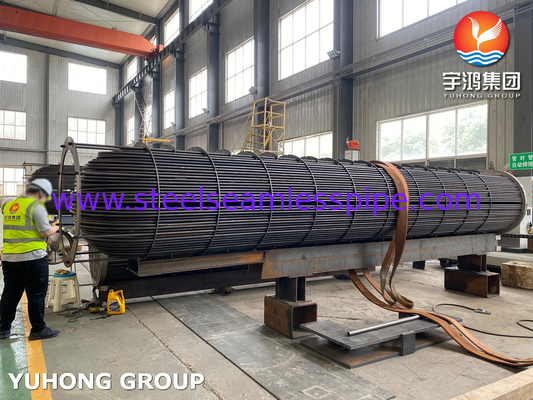

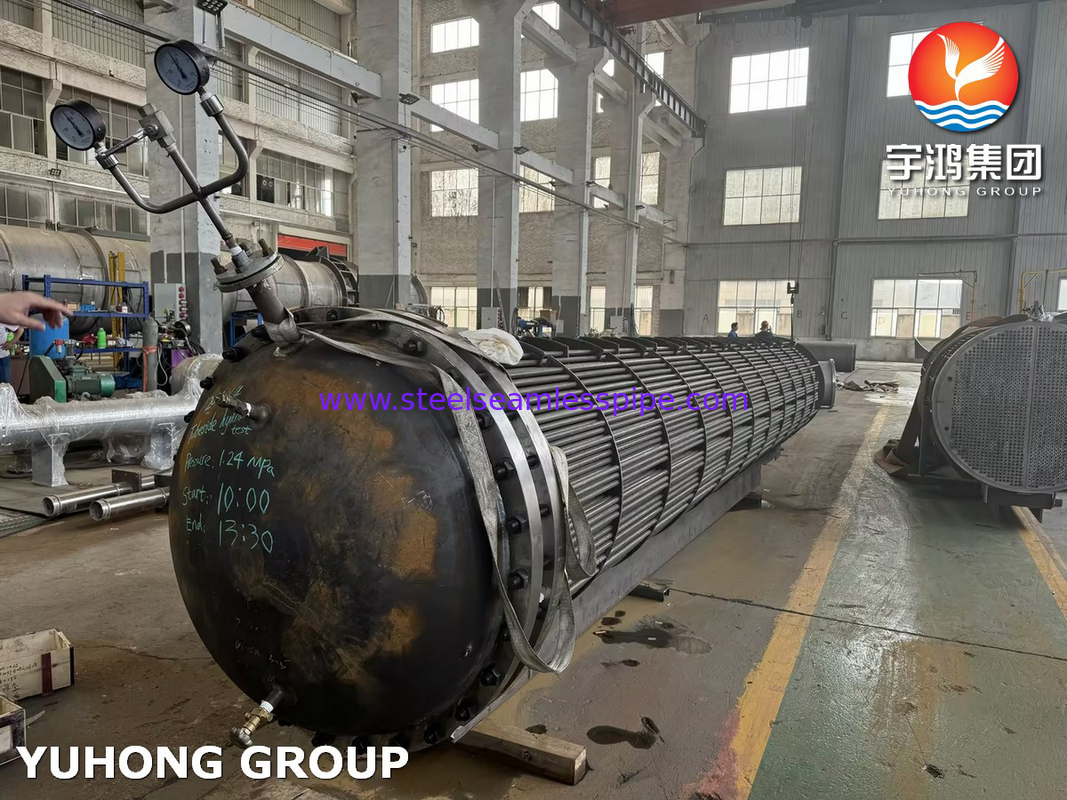

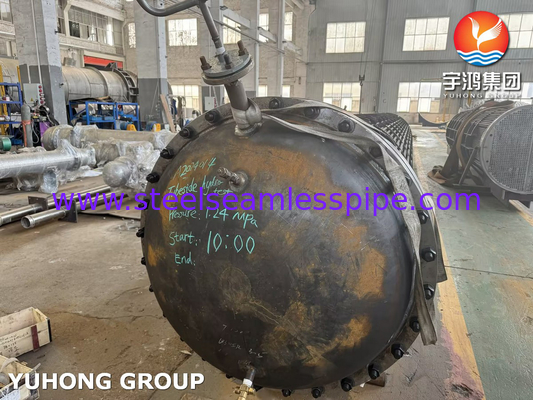

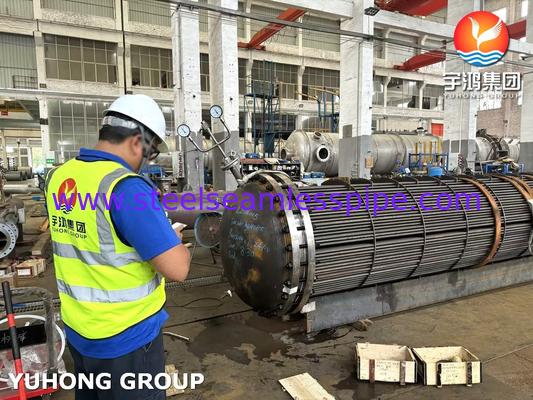

유관형 열 교환기 U-튜브 펀들 석유 정제용

전반적인 설명

튜브형 열 교환기는 두 유체 사이의 효율적인 열 전달을 위해 다양한 산업 분야에서 널리 사용되는 열 교환기의 일종이다. 튜브형 열 교환기에서,한 액체는 튜브 내부로 흐르고 다른 액체는 튜브 외부로 흐릅니다.이 설계는 열 전달을 위한 넓은 표면을 허용하고, 두 유체 사이의 열 교환을 위한 효과적인 방법을 제공합니다.

튜버형 열 교환기는 껍질 및 튜브 열 교환기, 듀얼 파이프 열 교환기 및 멀티 튜브 열 교환기와 같은 다양한 구성으로 제공됩니다.그들은 높은 온도와 압력이있는 응용 프로그램에서 사용됩니다.예를 들어 화학 처리, 발전 및 HVAC 시스템과 같은 분야에 적용됩니다.

튜브형 열 교환기의 종류:

• 고정된 튜브 플레이트 열 교환기

이 유형의 열 교환기는 튜브 판과 껍질이 통합되어 있습니다. 두 흐름 사이의 온도 차이가 크면,열 확장으로 인한 문제를 보완하기 위해 상자에 적절한 위치에 보상 링 (또는 팽창 관절) 이 추가 될 수 있습니다.이 유형의 열 교환기는 간단한 구조와 비교적 저렴한 가격이지만 청소와 유지보수가 상대적으로 어렵습니다.

• U 모양의 튜브 열 교환기

각 튜브는 U 모양이고, 유체의 입구와 출구는 양쪽에 위치하고 있습니다. 머리 내부에는 두 개의 방으로 나누는 파티션이 있습니다.각 파이프가 열 확장 문제를 해결하기 위해 자유롭게 확장하고 수축 할 수 있도록이 유형의 열 교환기는 간단한 구조와 가벼운 무게를 가지고 있으며 고 온도 및 고압 환경에 적합합니다.튜브 측면을 청소하는 것은 상대적으로 어렵고 쉽게 스케일되지 않는 액체를 사용해야합니다..

• 떠있는 머리의 열 교환기

이 유형의 튜브형 열 교환기는 두 끝에서 튜브 판을 가지고 있으며, 한 끝은 껍질에 연결되어 있지 않습니다. 이 끝은 떠있는 머리라고 불립니다. 파이프 라인이 가열되면,뭉치와 떠있는 머리는 온도 차이로 인한 스트레스에 대응하기 위해 축 방향으로 자유롭게 확장하고 수축 할 수 있습니다.이 유형의 열 교환기는 복잡한 구조를 가지고 있지만 청소 및 유지 관리가 비교적 쉽습니다.작은 떠있는 머리는 내부 누수가 발생할 수 있습니다., 가격 상승으로 이어집니다.

튜브형 열 교환기의 장점:

• 낮은 유지보수 비용
• 높은 작업 압력
• 높은 작업 온도
• 입자 또는 섬유 제품의 가공
• 간편 한 검사 및 해체
• 비생식 과정에서의 높은 안전성
• 확대하기 쉽습니다.

튜버형 열 교환기 (Fixed tube plate heat exchanger) 내부 구성

이름에서 알 수 있듯이, 고정된 튜브 플레이트 열 교환기의 양쪽 끝에있는 튜브 플레이트 및 껍질은 용접에 의해 연결되고 고정됩니다. 이 유형은 종종 튜브형 열 교환기로 불립니다.두 끝에서 튜브 판의 고정 때문에, 껍질 쪽은 기계적으로 청소 할 수 없으며 스트레스 손상을 피하기 위해 큰 온도 차이에서 사용할 수 없습니다.이 유형의 열 교환기의 광범위한 사용을 여전히 막을 수 없습니다., 궁극적으로 그것의 간단한 제조, 좋은 경제, 그리고 우수한 초기 성능으로 인해.

적용:

• HVAC 시스템: 열 교환기 는 난방, 환기 및 에어컨 시스템 의 필수 부품 이다.공기 와 액체 (물 이나 냉각물 등) 사이 에서 온도 를 실내 공간 에 온도 나 냉각물 으로 전달 한다.
• 산업 프로세스: 많은 산업 프로세스에는 정확한 온도 조절이 필요합니다. 열 교환기는 화학 가공, 석유 정제, 전력 생산,식품 가공의약품 생산.
• 냉각 및 냉각: 열 교환기는 냉각 주기에서 중요한 역할을 하며, 냉각 물질에서 외부 환경으로 열을 전달하여 내부 공간을 냉각합니다.
• 재생 가능 에너지:열 교환기는 태양 열 수집기 및 지열 발전소와 같은 재생 에너지 시스템에서 재생 가능한 물이나 공기와 같은 사용 가능한 매체로 재생 가능한 소스에서 열을 전송하는 데 사용됩니다..
• 자동차: 차량에서 열 교환기는 냉각 시스템에서 냉각기를 통해 냉각액에서 공기로 열을 전달하여 엔진 온도를 조절하는 데 사용됩니다.
• 폐열 회수: 열 교환기는 산업 공정이나 배기가스에서 발생하는 폐열을 포착하고 재사용하여 에너지 효율을 향상시키고 운영 비용을 줄일 수 있습니다.
• 가전제품: 냉장고, 에어컨 및 워터 히터와 같은 가전제품에 존재하며, 원하는 온도를 유지하기 위해 열 전달을 촉진합니다.
• 열 펌프: 이 장치들은 주택 및 상업 건물의 난방 또는 냉각 목적으로 실내 및 외부 환경 사이에서 열을 전송하기 위해 열 교환기를 사용합니다.
