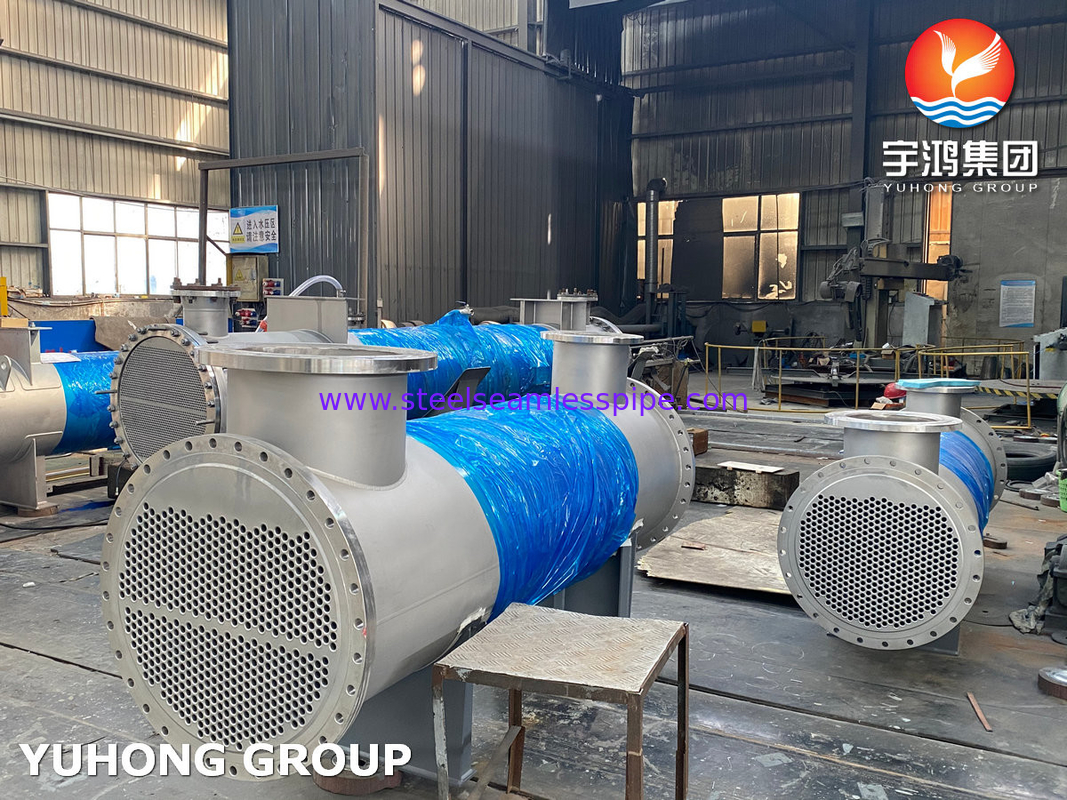

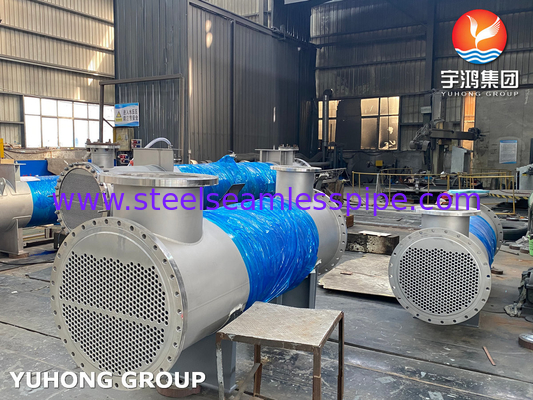

튜브 펀들 열 교환기 콘덴서

열 교환기 장비용 튜브 펀들 은 액체에서 액체 또는 증기에서 액체 용도로 제작될 수 있다.팩은 산업 프로세스 및 상업용 물 난방 또는 냉각을 포함한 응용 프로그램에 사용될 수 있습니다..

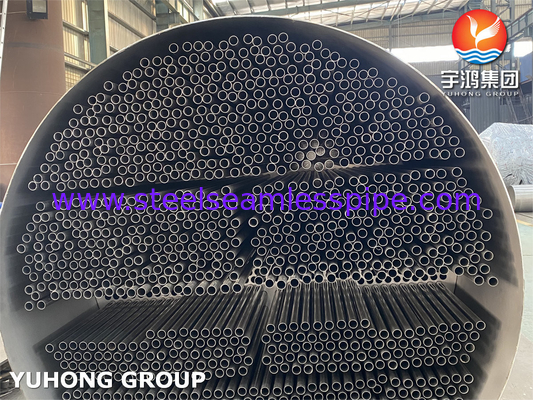

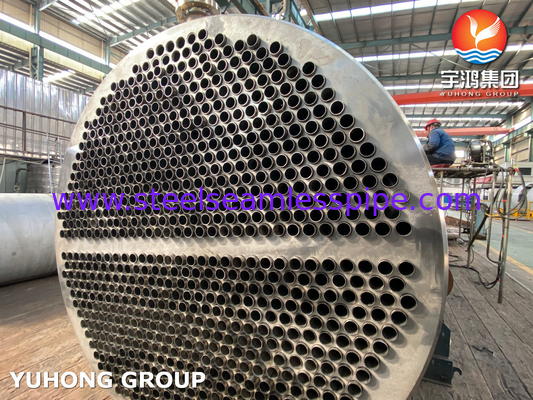

튜브 뭉치 열 교환기는 열 교환 탱크를 통해, 열 교환을 위해 서로 다른 온도를 가진 두 액체를 만드는 전형적인 열 교환 장치입니다.한 액체가 냉각되고 다른 액체가 필요한 온도를 충족시키기 위해 가열 될 수 있습니다.튜브 뭉치 많은 튜브 그룹을 수집 밀도가 방사성 코어로 포장, 외부에 압력 용기 철판에서 만든 튜브 탱크 껍질이 설치,튜브 뭉치에서 뜨거운 액체나 가스가 순환될 때, 튜브의 큰 결합 표면은 탱크 껍질 물로 열을 전송하고 튜브의 유체를 냉각하기 위해 효율적인 열 교환 성능을 가져올 것입니다.

튜브 뭉치에는 두 가지 종류가 있습니다: 직관 튜브와 U 튜브. 특정 요구 사항과 응용 프로그램에 따라 다음과 같은 튜브 재료 옵션이 있습니다.

탄소 강철 튜브: ASTM A179/ASME SA179/179M, ASTM A192

합금강 튜브: ASTM A213 T5, T9, T11, T22, T91

구리 파이프: ASTM B111 C44300, C70600, C71500

응용 프로그램:

화학물질 생산


석유 산업


에너지 에너지


의약품

직관 뭉치 VS U 뭉치

스트라이트 튜브 펀들: 처음이자 이전에 일반적으로 사용되는 튜브 펀들 은 직관 튜브로 구성되어 있습니다. 레이아웃이 둘 다 개방 상태에서 끝나는 만큼,뜨거운 액체는 탱크 껍질의 한 끝에서 다른 끝으로 직선으로 뭉치를 통해 펌프됩니다.이 유형은 효율적이지만 탱크를 열기 위해 더 많은 노력이 필요합니다. 청소 또는 유지보수를 위해 뭉치를 제거해야합니다. 직선 튜브 뭉치는 U 튜브 뭉치보다 설치 비용이 낮습니다..

U 튜브 펀들: 추천되고 새로운 일반적인 사용 튜브 펀들 은 U 튜브 레이아웃 이다.이 뭉치의 인상적 인 특징은 두 개의 밀폐 된 방으로 나뉘어진 튜브 껍질 뚜?? 에 껍질의 같은 쪽에 입구와 출구 포인트입니다U 모양으로 제조 된 튜브, 그것은 입구 챔버를 떠나 껍질의 반대 끝에 이동하고 출구 챔버의 반대 방향으로 돌아옵니다.이러한 유형의 레이아웃은 일반적으로 모듈 단위로 슬라이드되는 뭉치로 유지 보수를 위해 분리하기가 쉽습니다.U 타입 튜브 펀들 또한 높은 온도 차이에 잘 적합, 대부분의 열 팽창을 완화하고 펀들에서의 수축 스트레스를 줄입니다.
