| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASTM A179 원활한 탄소강 U 벤드 튜브 |
| 최소 주문 수량: | 1000KGS |
|---|---|
| 포장 세부 사항: | 합판 케이스, 번들, 우븐백 |
| 배달 시간: | 7일 |
| 지불 조건: | L/C,T/T |
| 제품 이름: | U밴드 튜브 | 표준: | ASTM A179, ASME SA179 |
|---|---|---|---|
| 검안의.: | 6.35MM, 9.52MM, 12.7MM, 15.88MM, 19.05MM, 20MM, 22,23MM, 25MM, 25.4MM, 31.75MM, 38.1MM, 44.45MM, 50. | W.T.: | 0.89MM, 1MM, 1.24MM, 1.5MM, 1.65MM, 2MM, 2.11MM, 2.463MM, 2.5MM, 2.77MM, 3.05MM, 3.4MM |
| 반지름: | 사용자 정의 할 수 있습니다 | NDT: | ET, 으뜸음, HT |
| 적용: | 식는 보일러, 열교환기, 석유와 가스 플랜트, 콘덴서 | ||
| 강조하다: | ASTM A179 U밴드 튜브,열교환기 U밴드 관,이음새가 없는 탄소강 U밴드 강관 |
||

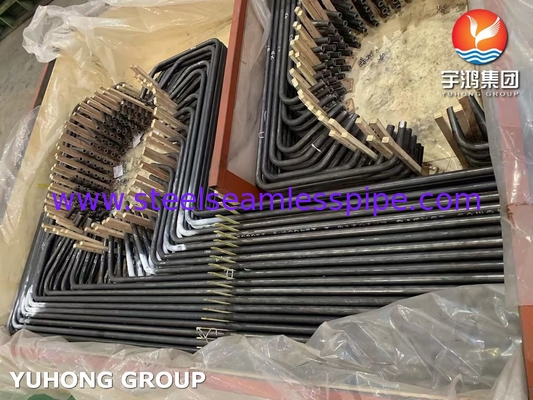

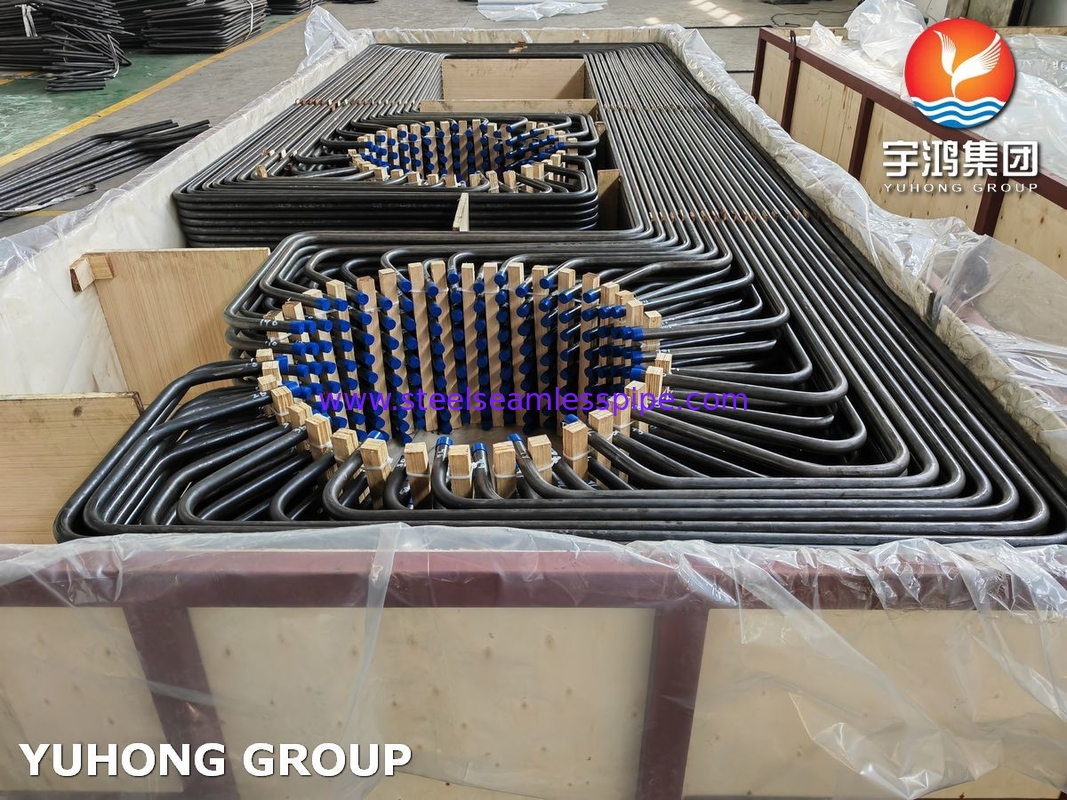

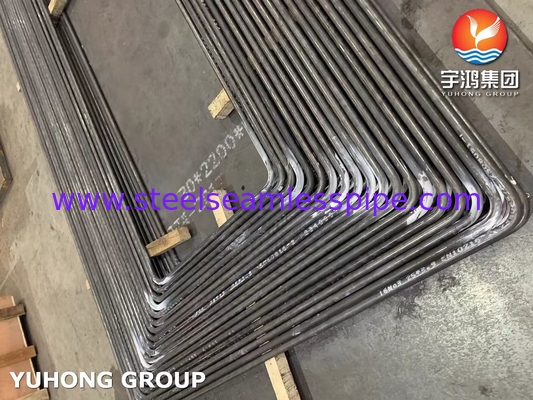

ASTM A179 열 교환 튜브 저탄소 강철 톱니 없는 U 굽기 튜브
오시일레이터 열 파이프 (OHP) 의 불규칙한 곡선 구조가 열 성능과 일방 흐름에 미치는 영향은 몇 가지 주요 메커니즘을 통해 분석 할 수 있습니다.
열 성능
오시슬레이션 역학:
파괴 대 증진: 불규칙한 곡선은 규칙적인 진동 운동을 방해하여 진동을 억제하고 열 전달 효율을 감소시킬 수 있습니다. 반대로 그들은 격동이나 혼란스러운 혼합을 가져올 수 있습니다.열 경계층을 깨는 방식으로 열 전달을 향상시킵니다..
지역 압력 변동: 비일률적 인 곡선 은 비대칭적 인 압력 경사 를 생성 하여 증기-액성 위상 분포 에 영향을 미칩니다. 날카로운 곡선 은 압력 하락 을 증가 시킬 수 있으며, 부드러운 구간 은 흐름 회복 을 촉진 시킬 수 있습니다.열 저항에 영향을 미치는.
액체 분배 및 건조:
불규칙한 기하학은 불규칙한 유체 분포로 이어질 수 있으며, 유체 반환이 낮은 지역에서 건조 될 위험이 증가합니다.전략적 불규칙은 중요한 영역에서 모세혈관 원동 유체 보충을 촉진 할 수 있습니다..
열 전달 메커니즘:
불규칙한 곡선에서의 증강 핵화 부위는 끓는 / 증발 효율을 향상시킬 수 있습니다. 반대로, 흐름 분리로 인한 정체된 구역은 효과적인 열 전달 지역을 줄일 수 있습니다.
단방향 흐름
방향 편차:
비대칭 곡선들은 수동적 차단 밸브로 작용하여 한 방향으로의 순수 흐름을 선호합니다. 이것은 하이브리드 OHP-전통 열 파이프 동작을 모방합니다.가동 시간을 줄이고 높은 부하에서 열 운송을 향상시킬 수 있습니다..
오시슬레이션 대 순환:
중간 불규칙은 방향 편향을 촉진하는 동안 진동을 유지할 수 있습니다. 과도한 비대칭은 진동을 억제하여 OHP를 덜 효과적인 연속 흐름 시스템으로 전환 할 수 있습니다.
ASTM A179 탄소강 꿰매지 않는 튜브 화학적 성분:
|
C, %
|
Mn, %
|
P, %
|
S, %
|
|
00.06-018 |
0.27-063
|
0.035 최대
|
0.035 최대
|
ASTM A179 탄소 강철 꿰매지 않는 튜브 기계적 특성:
|
팽창 강도, MPa
|
양력 강도, MPa
|
연장, %
|
강도, HRB
|
|
325분
|
180분
|
35분
|
최대 72
|
ASTM A179 탄소 강철 꿰매지 않는 튜브 외부 지름 & 허용
| 외부 지름, mm | 용도, mm |
| 3.2≤OD<254 | ±0.10 |
| 25.4≤OD≤381 | ±0.15 |
|
38.1 |
±0.20 |
| 50.8≤OD<635 | ±0.25 |
| 63.5≤OD<762 | ±0.30 |
| 76.2 | ±0.38 |
ASTM A179 탄소 강철 꿰매지 않는 튜브 벽 두께 & 허용
| 외부 지름, mm | 용도, % |
| 3.2≤OD<381 | +20/-0 |
| 38.1≤OD≤762 | +22/-0 |
다른 자료
| 표준 | 철강 등급 | 튼튼성 (MPa) | 수확량 (MPa) | 길쭉한 ((%) | 단단함 |
| 20MnG | 20MnG | ≥415 | ≥ 240 | ≥22 | |
| 25MnG | 25MnG | ≥485 | ≥275 | ≥ 20 | |
| 15CrMoG | 15CrMoG | 440~640 | ≥235 | ≥21 | |
| 12Cr2MoG | 12Cr2MoG | 450~600 | ≥ 280 | ≥ 20 | |
| 12Cr1MoVG | 12Cr1MoVG | 470640 | ≥255 | ≥21 | |
| 12Cr2MoWVTiB | 12Cr2MoWVTiB | 540 ₹735 | ≥ 345 | ≥18 | |
| 10Cr9Mo1VNb | 10Cr9Mo1VNb | ≥585 | ≥415 | ≥ 20 | |
| ASME SA210 | SA210A-1 | ≥415 | ≥255 | ≥ 30 | ≤143HB |
| SA210C | SA210C | ≥485 | ≥275 | ≥ 30 | ≤179HB |
| ASME SA213 | SA213 T11 | ≥415 | ≥205 | ≥ 30 | ≤163HB |
| SA213 T12 | SA213 T12 | ≥415 | ≥220 | ≥ 30 | ≤163HB |
| SA213 T22 | SA213 T22 | ≥415 | ≥205 | ≥ 30 | ≤163HB |
| SA213 T23 | SA213 T23 | ≥510 | ≥400 | ≥ 20 | ≤ 220HB |
| SA213 T91 | SA213 T91 | ≥585 | ≥415 | ≥ 20 | ≤ 250HB |
| SA213 T92 | SA213 T92 | ≥620 | ≥440 | ≥ 20 | ≤ 250HB |
| DIN17175 | ST45.8/III | 410~530 | ≥255 | ≥21 | / |
| 15Mo3 | 15Mo3 | 450~600 | ≥270 | ≥22 | |
| 13CrMo44 | 13CrMo44 | 440~590 | ≥290 | ≥22 | |
| 10CrMo910 | 10CrMo910 | 480~630 | ≥ 280 | ≥ 20 |
응용 프로그램:
