| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | TP316L |
| 최소 주문 수량: | 1pcs |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 층 나무로 된 경우 / 팔레트 |
| 배달 시간: | 7일입니다 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 1000Tons/Month |
| 제품 이름: | 관군 | 소재: | 탄소강, 스테인레스 강, 합금 강, 구리 합금 |
|---|---|---|---|
| 크기: | 구매자의 도면 요구 사항으로 | 적용: | 관식 열 교환기, 화학 생산, 석유 산업계, 제약적인 에너지 파워 |
| 하이 라이트: | 열 교환기 스테인리스 스틸 튜브 펀들,TP316L 스테인리스 스틸 튜브 펀들,열 교환기 부품 ASME SA213 |
||

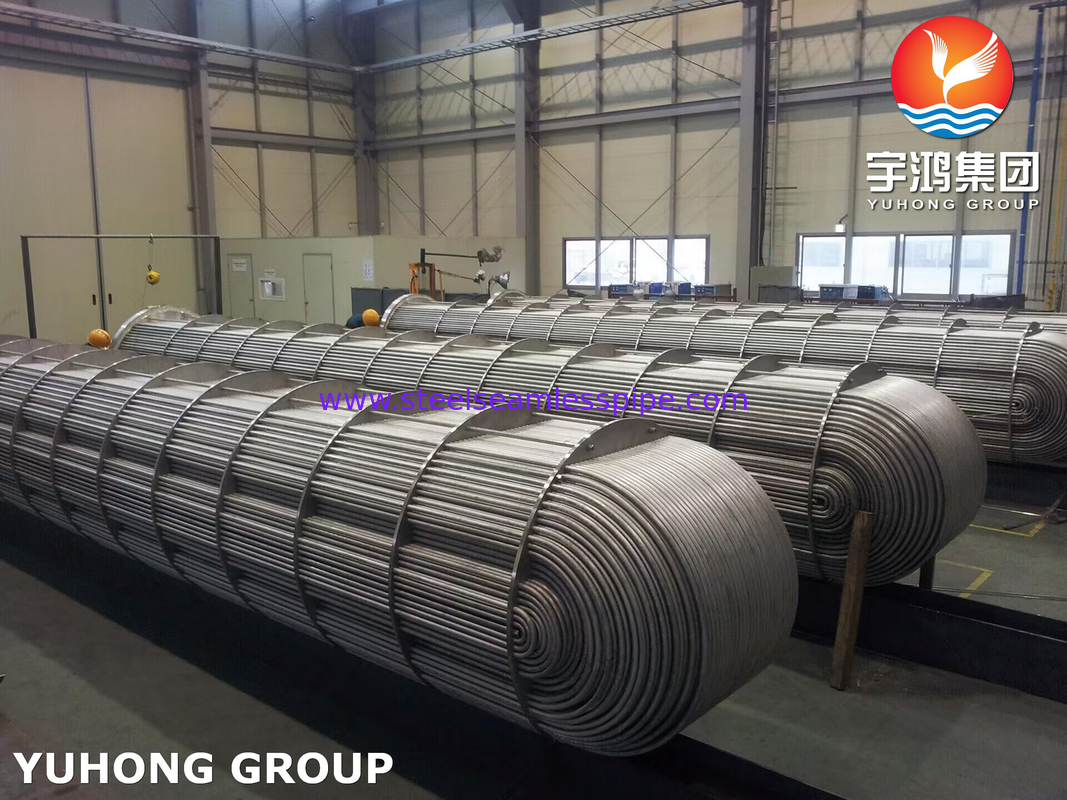

ASME SA213 TP316L 스테인리스 스틸 튜브 펀들 열 교환기 부품
열 교환 튜브 펀들 제조 과정:
1재료 준비: 생산을위한 올바른 재료를 선택합니다. 일반적으로 사용되는 튜브 뭉치 재료는 스테인리스 스틸, 구리 합금, 등입니다.작업 조건과 유체의 특성에 따라 적절한 재료를 선택.
2. 처리 파이프 뭉치: 설계 요구 사항에 따라 파이프는 파이프 세그먼트의 필요한 크기로 잘라집니다. 용접을 사용
파이프 섹션은 연장 등을 통해 뭉치로 연결되어 있습니다.
발 파이프 동쪽 용접: 파이프 뭉치의 모든 부분이 용접됩니다. 용접의 품질을 보장합니다.용접 과정은 용접 과정의 깊이와 폭을 보장하기 위해 해당 용접 과정 사양에 따라 수행되어야 합니다..
4청소 처리: 용접 된 튜브 뭉치는 용접 과정에서 생성 된 용접 슬래그 및 다른 불순물을 제거하기 위해 청소됩니다. 동시에, 용접 된 튜브 뭉치는 용접 과정에서 생성 된 용접 슬래그와 다른 불순물을 제거합니다.그것은 또한 튜브 뭉치 내부에 진식 및 먼지를 방지하는 것이 필요합니다..
5테스트 및 검사: 팩트의 품질이 요구 사항을 충족하는지 확인하기 위해 팩트의 파괴적이지 않은 테스트.
일반적으로 사용되는 검출 방법에는 X선, 초음파 등이 있습니다.
6. 표면 처리: 튜브 뭉치의 외부 표면의 반성식 처리. 일반적인 처리 방법은 반성식 페인트, 가연 등을 분사합니다.
7포장 및 운송: 완공 된 튜브 팩의 포장 및 운송
손상됐어
열 교환 튜브 펀들 설치 과정:
1설치 전 준비: 열 교환 튜브 펀들 및 관련 장비가 손상되거나 느슨하지 않은지 확인합니다. 필요한 도구와 설치 자재를 준비하십시오.
2설치 위치: 설계 요구 사항과 실제 건설 상황에 따라, 열 교환 튜브의 설치를 결정
위치 및 방향 측정 및 표시로 설치 정확성을 보장합니다.
3설치 샘플: 펌프의 안정성 및 균형을 보장하기 위해 열 교환 튜브 뭉치의 설치 위치에 지원 프레임과 지원 장치를 설치하십시오.
4파이프 라인을 연결: 설계 요구 사항에 따라 수입 및 수출 파이프 라인과 대응 밸브를 연결하십시오. 용접, 가닥화 등 적절한 연결 방법을 선택하십시오.
5. 튜브 뭉치 설치: 지원 프레임에 만든 튜브 뭉치를 위치하고 튜브 뭉치의 수준을 유지에주의를 기울여
튜브 뭉치를 적절한 도구를 사용하여 지원 프레임에 고정하십시오.
6파이프 라인 연결: 설계 요구 사항에 따라 파이프 라인을 연결하여 연결이 단단하고 밀폐되도록합니다. 파이프 연결은 볼트를 단단히 매어 고정됩니다.
7검사 시험: 설치 후, 열 교환 튜브 뭉치를 확인하고 테스트합니다. 느슨하거나 누출 현상이 있는지 확인하십시오.튜브 뭉치의 운반 능력과 부식 저항을 시험합니다..
8보호 조치: 설치가 완료 된 후, 열 교환기 파이프 뭉치 보호됩니다. 파이프 단열, 열 보존, 보호 설치, 등튜브 뭉치를 외부 환경의 영향으로부터 보호하기 위해.
우리가 수행 한 품질 테스트 중 일부는 다음과 같습니다:
| 부식 테스트 | 클라이언트가 특별히 요청했을 때만 수행됩니다. |
| 화학분석 | 요구되는 품질 표준에 따라 수행 된 테스트 |
| 파괴적 / 기계적 테스트 | 팽창성, 경직성, 평평성, 플라잉성, 플랜지성 |
| 역굽기 및 Re. 평면 시험 | 관련 표준과 ASTM A-450 및 A-530 규격에 완전히 준수하여 문제가없는 확장, 용접 및 고객의 최종 사용을 보장합니다. |
| 에디 전류 테스트 | 디지털 결함 표시 테스트 시스템을 사용하여 지하의 균일성을 탐지하기 위해 수행 |
| 수역적 검사 | 100% 수직 테스트를 통해 튜브 누출을 확인하는 ASTM-A 450 규격에 따라 수행하고 최대 압력은 20Mpa / 7s입니다. |
| 공기 압력 시험 | 공기 누출의 증거를 확인하기 위해 |
| 시각 검사 | 비활성화 후 각 길이의 파이프 및 파이프는 면적 결함 및 다른 불완전성을 탐지하기 위해 훈련 된 직원에 의해 철저한 시각 검사에 시달립니다. |
U-튜브 열 교환기
석유화학 장비에 속하는 껍데기 및 튜브 열 교환기의 일종, 튜브 박스, 껍데기 및 튜브 뭉치와 같은 주요 구성 요소로 구성됩니다.열 교환 튜브가 U 모양이기 때문에 이름이 붙여졌습니다.U 모양의 튜브 열 교환기는 하나의 튜브 플레이트를 가지고 있으며, 파이프의 두 끝은 같은 튜브 플레이트에 고정되어 있습니다.
이 유형의 열 교환기의 특징은 튜브 뭉치가 자유롭게 망원경으로 볼 수 있다는 것입니다.그리고 열 스트레스는 튜브와 껍질 사이의 온도 차이에 의해 발생되지 않습니다, 열 보상 성능이 좋습니다; 파이프 길이가 두 배, 흐름 속도가 길고, 흐름 속도가 높고, 열 전달 성능이 좋습니다; 강한 운반 능력;튜브 뭉치 껍질에서 당겨질 수 있습니다, 수리 및 청소가 쉽고 구조가 간단하고 비용이 저렴합니다. 그러나 튜브 청소는 불편합니다. 튜브 뭉치의 중간 부분의 튜브는 교체하기가 어렵습니다.그리고 가장 안쪽에 있는 튜브의 굽기 반지름이 너무 작을 수 없기 때문에튜브 플레이트의 중앙에 분배 튜브는 콤팩트하지 않습니다, 그래서 튜브의 수는 너무 많을 수 없습니다, 튜브 뭉치의 중앙 부분에는 공백이 있습니다,그래서 껍질의 흐름은 짧은 회로에 쉽게 껍질 열 전달에 영향을또한, 굽은 후 파이프 벽의 희소화를 보완하기 위해, 직선 파이프 부분은 두꺼운 벽을 가진 파이프를 사용해야합니다. 이것은 사용에 영향을 미칩니다.단지 껍질 벽에 적합한 온도 차이는 크다, 또는 껍질 매개체가 쉽게 스케일 및 파이프 매개체가 깨끗하고 쉽게 스케일, 높은 온도, 높은 압력, 부식 상태.
