| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001-2008, API 5L, API 5CT, PED, AD-2000, EN10204-3.1B |
| 모델 번호: | ASTM A213 T5 합금강 이음매없는 튜브 |
| 최소 주문 수량: | 5 톤 |
|---|---|
| 포장 세부 사항: | 플라스틱 캡과 층 나무로 된 케이스 /Iron Case/ 번들 |
| 배달 시간: | 7일입니다 |
| 지불 조건: | L/C, T/T |
| 제품 이름: | 열교환 기 튜브 | 기준: | ASTM A213, ASME SA213 |
|---|---|---|---|
| 재료 등급: | T5, T9, T11, T12, T23, T22, T91, T92 | OD: | 1/4 "~ 4 1/2" |
| wt: | BWG10 ~ BWG25 | 길이: | 단일 무작위, 이중 무작위 및 컷 길이 |
| 끝: | 평범한 끝, 경사 끝 | ndt: | ET, 으뜸음, HT |
| 애플리케이션: | 보일러, 열교환기 등 | ||
| 강조하다: | ASTM A213 T5 합금강 파이브,이음새가 없는 열 교환기 튜브,T5 등급 열교환기 튜브 |
||

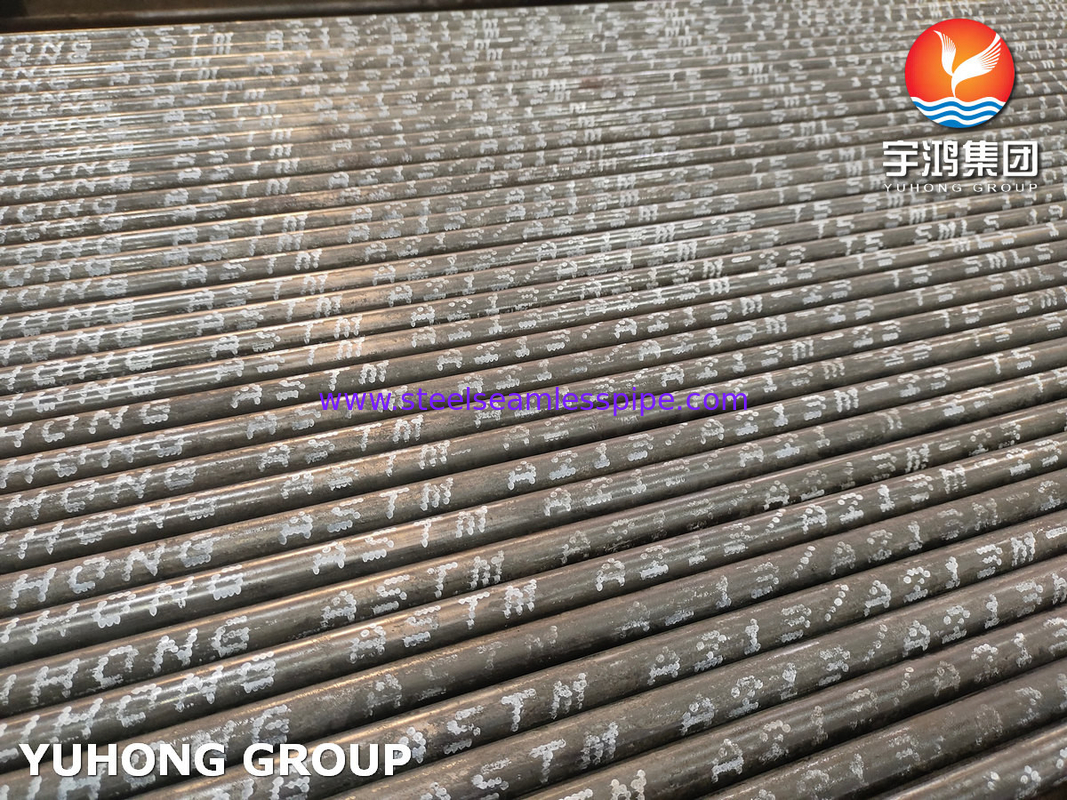

ASTM A213 알로이 T5 알로이 스틸 톱리스 튜브
ASTM A213 합금 T5실리콘, 몰리브덴, 니켈, 크롬, 망간, 바나디움 등 여러 요소가 있습니다. 이 합금 요소는 마모 저항성, 견고성 및 강도를 높이는 데 도움이됩니다.A213 T5 튜브는 석유화학과 같은 산업에 사용됩니다., 전력 생산, 설탕 공장, 펄프 & 페이퍼, 열 회수 증기 생산 등sa213 T5 소재의 열강성 특성은 1000°C까지의 작동 온도를 가진 압력류 설비에 사용하기에 적합합니다..
| 열 교환기 및 응축기 및 보일러의 튜브 크기 | |||||||||
| 외부 지름 | BWG | ||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
| 벽 두께 mm | |||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||
| mm | 인치 | 무게 kg/m | |||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||
ASTM A213/ASME SA213 T5 합금강 꿰매지 않는 튜브 화학적 성분 (%)
| 등급 | 화학적 성분 (%) | ||||||
| C | 원 | P | S | 네 | Cr | 모 | |
| A213 T5 | ≤0.15 | 0.30-0.60 | ≤0.025 | ≤0.025 | ≤0.50 | 40.00-6.00 | 0.45-065 |
ASTM A213/ASME SA213 T5 합금강 꿰매지 않는 튜브기계적 및 물리적 특성
| 등급 | 기계적 특성 | |||
| 팽창 강도 (MPa) | 양력 강도 (MPa) | 연장 (%) | 강도 ((HB) | |
| A213 T5 | ≥415 | ≥205 | 30 | ≤163 |
참고: 기계적 특성에 대한 요구 사항은 내부 지름 [3.2mm]보다 작거나 두께 [0.4mm]보다 얇은 파이프에 적용되지 않습니다.
ASTM A213/ASME SA213 T5 합금강 꿰매지 않는 튜브 크기 허용
| 외부 지름 | 과다 복용량 | WT 관용 | 타원성 허용 | 절단 길이 허용 |
| OD≤ 12,7mm | ± 0.13mm | ± 15 % | ∙ | + 3, 18mm, ∼ 0mm |
| 12, 7mm < OD ≤ 38, 1mm | ± 0.13mm | ± 10 % | 최대 1,65mm | + 3, 18mm, ∼ 0mm |
| 38, 1mm < OD ≤ 88,9mm | ± 0.25mm | ± 10 % | 최대 2,41mm | + 4, 76mm, ¥ 0mm |
|
상표명 |
등급 |
UNS # |
히터 튜브 |
|
1 1/4 크롬 |
T11 |
K11597 |
A213 / SA213 |
|
2 1/4 크롬 |
T22 |
K21590 |
A213 / SA213 |
|
5 크롬 |
T5 |
K41545 |
A213 / SA213 |
|
9 크롬 |
T9 |
K90941 |
A213 / SA213 |
|
T91 |
T91 |
K90901 |
A213 / SA213 |
|
T92 |
T92 |
K92460 |
A213 / SA213 |
신청서
전력 생산
석유화학산업
석유 및 가스
자동차
항공우주
열 교환기
용기
