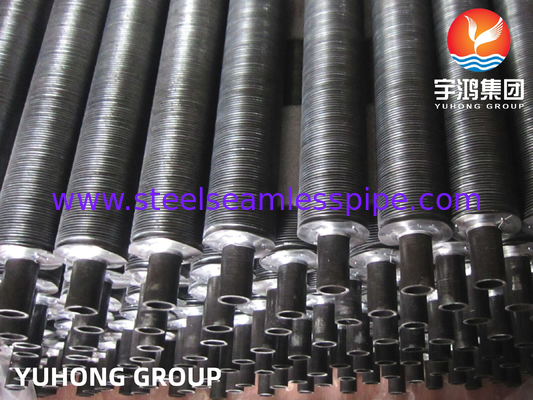

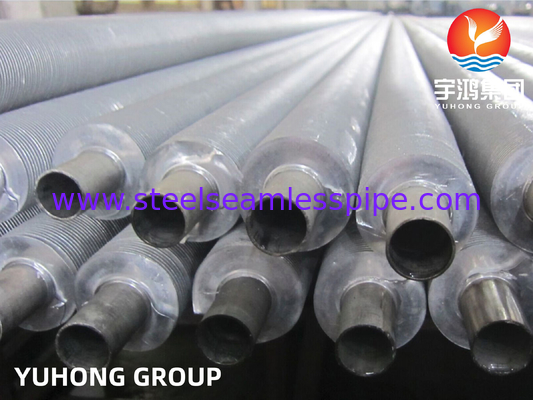

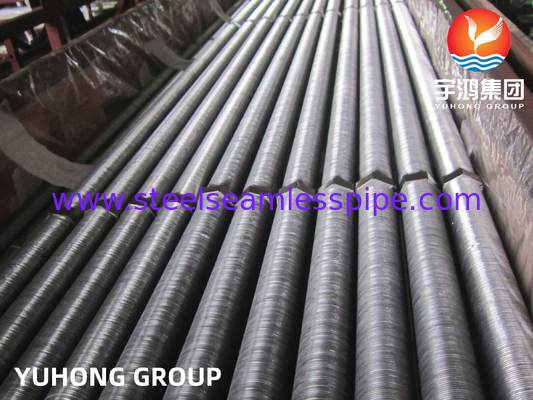

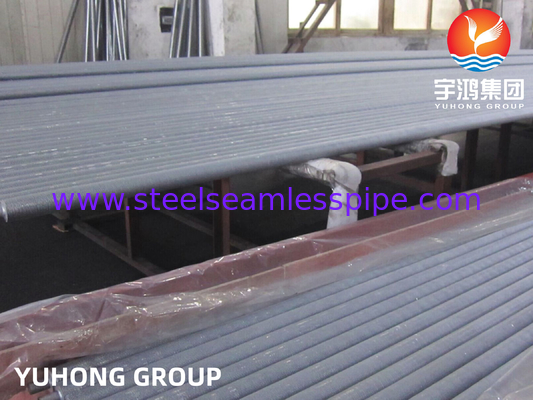

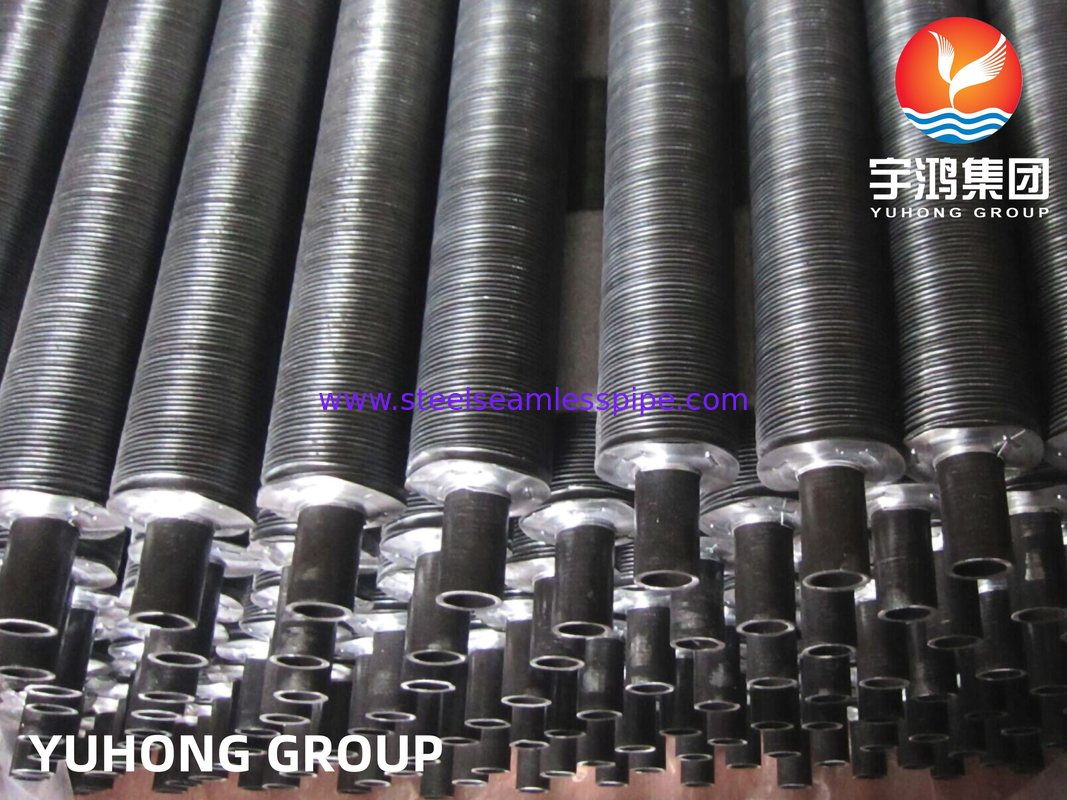

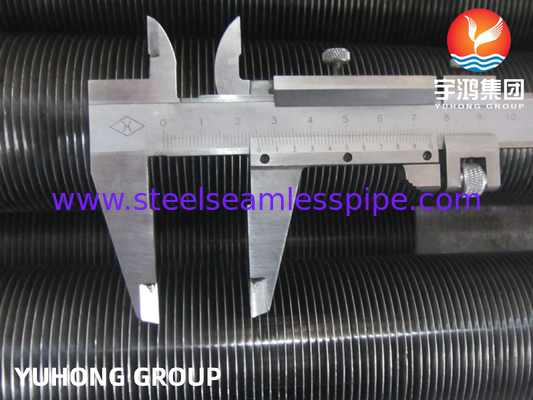

열 교환기 보일러용 ASTM 표준 윙 타입 L 타입 핀 튜브

KL 타입 열 교환기 위한 핀 튜브

KL 타입 핀드 튜브는 굴린 핀드 튜브의 일종입니다. 윙을 롤하기 전에, 베이스 튜브에 패턴을 롤하거나, 롤러에 블레이드를 추가하여, 베이스 튜브에 롤,그리고 뒷날을 사용 하 여 와일링에 의해 만들어진 날개 튜브, 웅거리고 동시에 웅거리고

KL 타입 핀드 튜브는 플린과 튜브 사이의 최대 표면 접촉에 의존하며, 이는 미리 뭉쳐진 튜브 주위를 나선형으로 형성되는 핀 스트립의 긴장으로 보장됩니다.더 나은 결합과 열 전달을 제공합니다.KL 타입 핀드 튜브의 최대 작업 온도는 250°C, 최대 작업 압력은 3.2MPa에 도달 할 수 있습니다.

LL형 열 교환기에 대한 핀 튜브

LL형 날개 튜브는 날개 톱니가 LL형으로 (겹치는 LL) 미리 형성되고 알루미늄 날개 또는 구리 날개 스트립이 긴장 상태에서 기본 튜브에 적용되는 날개 튜브입니다.하지만, 발은 한 발이 다른 발에 겹치는 방식으로 미리 형성되어 있으며, 기지 튜브 보호 및 핀 튜브의 열 접촉 영역을 증가시킵니다. LL 타입 핀 튜브는 일반적으로 증기 코일에서 사용됩니다.공기 전열기최대 작동 온도는 180 °C에 도달 할 수 있습니다.

"LL" 모양의 지느러미 디자인은 서로 연결된 지느러미를 갖추고 있으며, 이 지느러미는 움직임을 방지하고 분리되는 것을 방지합니다.매듭 없는 철 파이프 파이프 표면에 세로로 있는 "LL" 모양의 부드러운 평평한 지느러미가 공기/가스 흐름에 매우 낮은 저항을 제공하고 오염을 최소화하도록 보장합니다.지느러미의 밑부분은 기본 튜브와 접촉하여 지느러미의 길이를 전체적으로 덮고 있습니다. 따라서 이 이름은 부식 요소가있는 응용 프로그램에 적용됩니다.이 LL 타입 핀드 튜브는 종종 부식 환경에서 더 비싼 추출 핀을 대체하는 데 사용됩니다..

장점

뜨거운 액체에서 더 차가운 액체로 열을 전달하는 것이 많은 사람들이 잎이 있는 튜브를 사용하는 이유입니다.

하지만 여러분은 핑트 튜브를 사용하는 것이 가장 큰 장점이라고 생각할 수 있습니다. 왜 이 전송을 하기 위해 일반 튜브를 사용할 수 없는 걸까요?

핑닝 튜브를 사용하지 않아 외부 표면 면적은 내부 표면 면적보다 크게 커지지 않습니다.가장 낮은 열전달 계수를 가진 유체는 전체 열전달 속도를 결정합니다.. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.

잎겨드랑이 튜브는 표면 바깥에 증가합니다. 잎겨드랑이 튜브를 설치하면 전체 열 전달 속도가 증가합니다.이것은 주어진 애플리케이션에 필요한 전체 튜브 수를 줄이고 전체 장비 크기를 줄이고 장기적으로 프로젝트 비용을 줄일 수 있습니다.많은 응용 사례에서 한 개의 핀 튜브는 6개 이상의 맨 튜브를 비용의 1/3과 부피의 1/4 미만으로 대체합니다.

뜨거운 액체에서 더 차가운 액체로 열을 전달하는 용도로 파이프 벽을 통해 핀 튜브가 사용됩니다. 일반적으로 공기 열 교환기에,액체 중 하나가 공기 또는 다른 기체인 경우, 공기 쪽 열 전달 계수는 훨씬 낮을 것입니다, 그래서 추가 열 전송 표면 또는 핀 튜브 교환기가 매우 유용합니다.핀 튜브 교환기의 전체 패턴 흐름은 종종 크로스 플로우입니다, 그러나, 그것은 또한 평행 흐름 또는 역류가 될 수 있습니다.

핀은 열 교환 튜브의 효과적인 표면 면적을 증가시키기 위해 사용됩니다.피니 튜브는 튜브의 외부의 열 전달 계수가 내부의 것보다 현저히 낮을 때 사용됩니다.즉, 액체에서 기체로, 증기에서 기체로 전달되는 열, 예를 들어 증기에서 공기 열 교환기, 열 유체에서 공기 열 교환기.

이러한 열 전달이 발생할 수 있는 속도는 두 액체 사이의 온도 차이인 세 가지 요인에 달려 있습니다.[2] 각 액체와 파이프 벽 사이의 열 전달 계수; 그리고 [3] 각 액체가 노출되는 표면.
