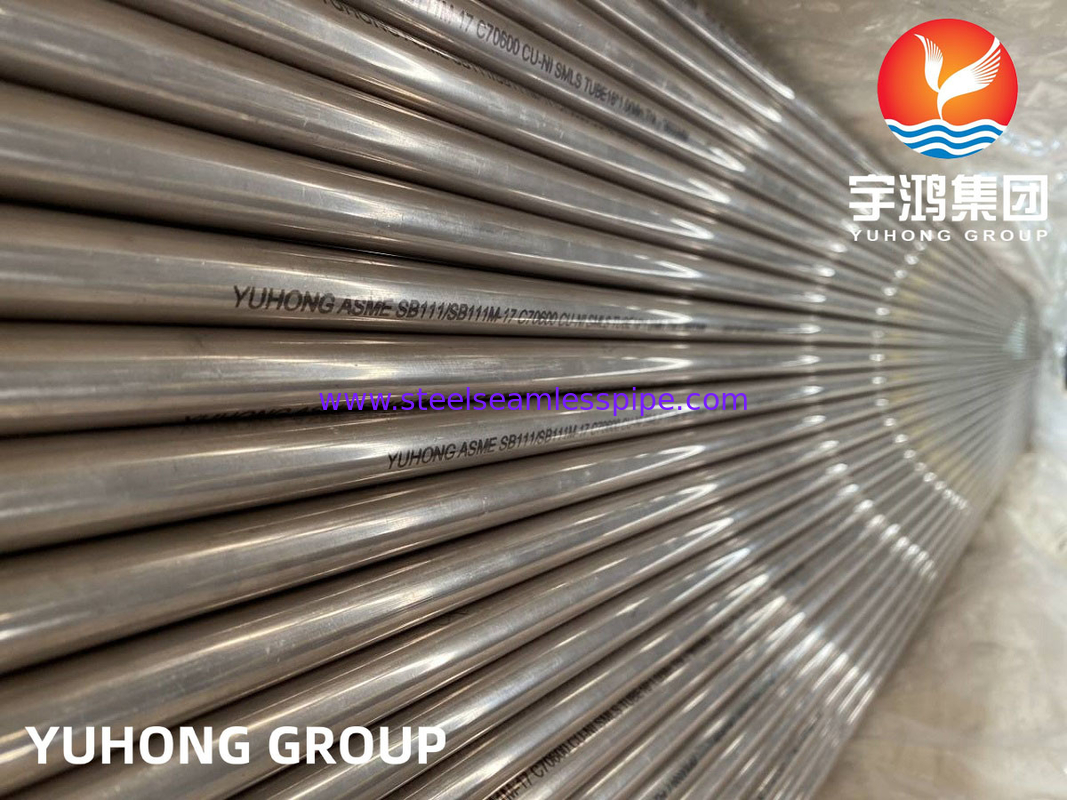

구리 합금 원활한 튜브 ASME B111 CUNI 90/10 C70600 15mm 25mm 50mm 수처리 공기 냉각기 히터
이 사양은 표면 응축기, 증발기 및 열 교환기에 사용하기 위해 구리의 원활한 튜브 및 구리 및 다양한 구리 합금을 31/8 인치로 포함합니다. 이 응용 프로그램의 튜브는 일반적으로 다음과 구리 합금으로 만들어집니다.
| 구리 또는 구리 합금 | Previousoy 사용 | 금속의 유형 |
| UNS NO | 설계 | |
| C10200 | 의 | 잔류 탈산제가없는 산소가 없습니다 |
| C12000 | DLP | 포스 포릭, 낮은 잔류 인 |
| C12200 | DHP | 인산화, 높은 잔류 인 |
| C14200 | DPA | 포로화되고 비소 |
| C19200 | - | 포르 포화, 1% 철 |
| C23000 | - | 빨간 황동 |
| C28000 | - | Muntz Metal |
| C44300 | - | 해군 금속, B, C 및 d |
| C44400 | - | - |
| C44500 | - | - |
| C60800 | - | 알루미늄 청동 |
| C68700 | - | 알루미늄 황동, b |
| C70400 | - | 95-5 구리-니켈 |
| C70600 | - | 90-10 구리-니켈 |
| C71000 | - | 80-20 구리-니켈 |
| C71500 | - | 70-30 구리-니켈 |
| C71640 | - | 구리-니켈-아이언-망간 |
| C72200 | - | - |
Zinic이 나머지로 지정되는 구리 합금의 경우. 구리 나 아연이 차이로 간주 될 수 있습니다.
분석 된 모든 요소의 합계와 100% 사이
표 1 화학적 요구 사항
| 구성, % | |||||||||||||
| 구리 또는 구리 합금 UN No. | 구리 | 주석 | 알류미늄 | 코발트를 포함한 니켈 | 리드, 맥스 | 철 | 아연 | 매니지니 | 비소 | 안티몬 | 인 | Chro Mium |
다른 명명 된 요소 |
| C10200 | 99.95 분 | - | - | - | - | - | - | - | - | - | - | - | - |
| C12000 | 99.90 분 | - | - | - | - | - | - | - | - | - | 0.004-0.012 | - | - |
| C12200 | 99.9 분 | - | - | - | - | - | - | - | - | - | 0.015-0.040 | - | - |
| C14200 | 99.40 분 | - | - | - | - | - | - | - | 0.15-0.50 | - | 0.015-0.040 | - | - |
| C19200 | 98.7 분 | - | - | - | - | 0.8-1.2 | - | - | 0.15-0.50 | - | 0.01-0.04 | - | - |
| C23000 | 84.0-86.0 | - | - | - | 0.05 | 0.05 최대 | remalnder | - | - | - | - | - | - |
| C28000 | 59.0-63.0 | - | - | - | 0.30 | 0.07 최대 | 나머지 | - | - | - | - | - | - |
| C44300 | 70.0-73.0 | 0.9-1.2 | - | - | 0.07 | 0.06 최대 | 나머지 | - | 0.02-0.06 | - | - | - | - |
| C44400 | 70.0-73.0 | 0.9-1.2 | - | - | 0.07 | 0.06 최대 | 나머지 | - | - | 0.02-0.10 | - | - | - |
| C44500 | 70.0-73.0 | 0.9-1.2 | - | - | 0.07 | 0.06 최대 | 나머지 | - | - | - | 0.02-0.10 | - | - |
| C60800 | 나머지 | - | 5.0-6.5 | - | 0.10 | 0.10 최대 | - | - | 0.02-0.35 | - | - | - | - |
| C68700 | 76.0-79.0 | - | 1.8-2.5 | - | 0.07 | 0.06 최대 | 나머지 | - | 0.02-0.10 | - | - | - | - |
| C70400 | 나머지 | - | 4.8-6.2 | 0.05 | 1.3-1.7 | 1.0max | 0.30-0.8 | - | - | - | - | - | |
| C70600 | 나머지 | - | 9.0-11.0 | 0.05비 | 1.0-1.8 | 1.0max비 | 1.0max | - | - | 비 | - | 비 | |
| C71000 | 나머지 | - | 19.0-23.0 | 0.05비 | 0.50-1.0 | 1.0max비 | 1.0max | - | - | 비 | - | 비 | |
| C71500 | 나머지 | - | 29.0-33.0 | 0.05비 | 0.40-1.0 | 1.0max비 | 1.0max | - | - | 비 | - | 비 | |
| C71640 | 나머지 | - | 29.0-32.0 | 0.05비 | 1.7-2.3 | 1.0max비 | 1.5-2.5 | - | - | 비 | - | 비 | |
| C72200 | 나머지 | - | 15.0-18.0 | 0.05비 | 0.50-1.0 | 1.0max비 | 1.0max | - | - | 비 | 0.30 -0.70 |
비 | |
에이구리 (은 포함),
비제품이 후속 용접 애플리케이션을위한 것이고 구매자가 지정할 때 아연은 최대 0.50%입니다.
최대 0.02% 최대, 인 0.02% 최대, 황 0.02% 최대 및 탄소 0.05% 최대를 납하십시오.
표 1의 모든 요소가 분석되면 그 합은 다음 표에 표시된대로해야합니다.
| 구리 합금 UN 아니요. | 구리 플러스 명명 된 요소.% min |
| C23000 | 99.8 |
| C28000 | 99.7 |
| C44300 | 99.6 |
| C44400 | 99.6 |
| C44500 | 99.6 |
| C68700 | 99.5 |
표 2 인장 요구 사항
| 구리 또는 구리 합금 UN No. | 성미 지정 | 인장 강도 최소 KSI에이 | 항복 강도비Min KSI에이 | 2 인치의 신장, 최소% | |
| 기준 | 이전의 | ||||
| C10200, C12000, C12200, C14200 | H55 | 가벼운 | 36 | 30 | ... |
| C10200, C12000, C12200, C14200 | H80 | 딱딱한 | 45 | 40 | ... |
| C19200 | 061 | 어닐링 | 38 | 12 | ... |
| C23000 | 061 | 어닐링 | 40 | 12 | ... |
| C28000 | 061 | 어닐링 | 50 | 20 | ... |
| C44300, C44400, C44500 | 061 | 어닐링 | 45 | 15 | ... |
| C60800 | 061 | 어닐링 | 50 | 19 | ... |
| C68700 | 061 | 어닐링 | 50 | 18 | ... |
| C70400 | 061 | 어닐링 | 38 | 12 | ... |
| C70400 | H55 | 가벼운 | 40 | 30 | ... |
| C70600 | 061 | 어닐링 | 40 | 15 | ... |
| C70600 | H55 | 가벼운 | 45 | 35 | ... |
| C71000 | 061 | 어닐링 | 45 | 16 | ... |
| C71500 | 061 | 어닐링 | 52 | 18 | ... |
| C71500 | - | - | - | - | - |
| 벽 두께는 최대 0.048 인치입니다 | HR50 | 그려지고 스트레스가 필요합니다 | 72 | 50 | 12 |
| 벽 두께는 0.048 인치 이상입니다. | HR50 | 그려지고 스트레스가 필요합니다 | 72 | 50 | 15 |
| C71640 | 061 | 어닐링 | 63 | 25 | ... |
| C71640 | HR50 | 그려지고 스트레스가 완화되었습니다 | 81 | 58 | ... |
| C72200 | 061 | 어닐링 | 45 | 16 | ... |
| C72200 | H55 | 가벼운 | 50 | 30 | ... |
표 3 확장 요구 사항
| Temper Designatio | 구리 또는 구리 합금 UN No. | 원래 직경의 백분율 인 TBUE 외부 직경의 확장 | |
| 기준 | 이전의 | ||
| 061 |
어닐링 |
C19200 | 30 |
| C23000 | 20 | ||
| C28000 | 15 | ||
| C44300, C44400, C44500 | 20 | ||
| C60800 | 20 | ||
| C68700 | 20 | ||
| C70400 | 30 | ||
| C70600 | 30 | ||
| C71000 | 30 | ||
| C71500 | 30 | ||
| C71640 | 30 | ||
| C72200 | 30 | ||
| H55 |
가벼운 |
C10200, C12000, C12200 | 20 |
| C14200 | 20 | ||
| C70400 | 20 | ||
| C70600 | 20 | ||
| C72200 | 20 | ||
| HR50 | 그려지고 스트레스가 완화되었습니다 | C71500 | 20 |
| 딱딱한 끝, 끝이 어닐링되었습니다 | C10200, C12000, C14200 | 30 | |
표 4 노치 깊이
| 튜브 벽 두께. | 직경 외부의 튜브. | ||
| ¼ 이상의 ¾, 포함 | ¾ ~ 1 ¼ 이상 | 1/4 ~ 3⅓ 이상 | |
| 0.017-0.032 이상 | 0.005 | 0.006 | 0.007 |
| 0.032-0.049, 포함 | 0.006 | 0.006 | 0.0075 |
| 0.049-0.083, 포함 | 0.007 | 0.0075 | 0.008 |
| 0.083-0.109, 포함 | 0.0075 | 0.0085 | 0.0095 |
| 0.109-0.120, 포함 | 0.009 | 0.009 | 0.011 |
드릴 구멍의 표 5 직경
| 직경 외부의 튜브. | 뚫린 구멍의 직경. | 드릴 번호 |
| ¼-¾, 포함 | 0.025 | 72 |
| ¾-1 이상 | 0.031 | 68 |
| 1-1¼ 이상 | 0.036 | 64 |
| 1¼-1½ 이상 | 0.042 | 58 |
| 1½-1¾ 이상 | .0046 | 56 |
| 1¾-2 이상 | 0.052 | 55 |
정수압 테스트 - 각 튜브는 누출의 증거를 보여주지 않고 내부 정수압 압력을 나타냅니다.
얇은 중공에 대한 다음 방정식에 의해 결정되는 재료를 7000 psi의 섬유 응력에 적용하기에 충분합니다.
장력 아래 실린더. 튜브는 명시되지 않는 한 1000psi 이상의 보증기 압력으로 테스트 할 필요가 없습니다.
p = 2st/(d-0.8t) 여기서 :
p = 정수압, psig.
t = 튜브 벽의 두께, in.
D = 튜브의 외부 직경. in. 및
S = 재료의 허용 응력, psi.
표 6 직경 내성
| 외부 직경, in | 벽 두께, in. | ||||
| 0.020에이 0.022 0.025 0.028 |
0.032 | 0.035 | 0.042 | 0.049 이상 | |
| 직경 내성, 플러스 및 마이너스, in. | |||||
| 최대 0.500, | 0.003 | 0.0025 | 0.0025 | 0.0025 | 0.0025 |
| 0.500-0.740 이상 | 0.0040 | 0.004 | 0.004 | 0.0035 | 0.003 |
| 0.500-7.40 이상 | 0.0060 | 0.006 | 0.005 | 0.0045 | 0.004 |
| 0.740-1.000 이상 | ... | 0.009 | 0.008 | 0.006 | 0.045 |
| 1.250-1.375 이상 | ... | ... | ... | 0.008 | 0.005 |
| 1.375-2.000 이상 | ... | ... | ... | ... | 0.006 |
이 칼럼의 공차는 빛을 끌고 그려진 온도에만 적용됩니다.
어닐링 된 성미에 대한 공차는 제조업체와 구매자 사이에 합의되어야합니다.
표 7 벽 두께 공차, 플러스 및 마이너스 in.
| 벽 thicness, in. | 외부 직경, in. | ||
| incl ~ ⅝, 포함 | . ~ 1, | 1 ~ 2 이상 | |
| 0.020, 0.032까지 | 0.003 | 0.003 | ... |
| 0.032, 0.035까지 | 0.003 | 0.003 | 0.004 |
| 0.035, 0.058까지 | 0.004 | 0.0045 | 0.0045 |
| 0.058, 0.083까지 | 0.0045 | 0.005 | 0.005 |
| 0.083, 0.120까지 | 0.005 | 0.0065 | 0.0065 |
| 0.120, 0.134까지 | 0.007 | 0.007 | 0.0075 |
표 8 길이 공차
| 지정된 길이, ft | 공차, 모든 플러스, in. |
| 최대 15 | 3/32 |
| 15-20 이상 | 1/8 |
| 20-30 이상 | 5/32 |
| 30-60 이상 | 3/8 |
| 60-100 이상에이 | 1/2 |
에이100 피트가 넘는 길이의 응축기 튜브는 현재 수요가 아닙니다. 길이에 대한 공차 값이 개발됩니다
경험이 지시됩니다. 벽 두께 0.020의 길이에 대한 내성 값, 0.032는 합의 된대로해야한다
제조업체 또는 공급 업체와 구매자 사이.
| 튜브. 외부 직경, in | 용인 |
| 최대 ⅝, 포함 | 0.010 인치. |
| ⅝ 이상 | 0.016 in./in. 직경 |
이 사양에 열거 된 특성 및 화학 조성은 불일치의 경우
다음 ASTM 방법에 따라 결정됩니다.
| 시험 | ASTM 지정 |
| 화학적 분석 | B 170에이, E53, E54, E62, E75, E478 |
| 곡식 | E112 |
| 확장 (핀 테스트) | B153 |
| 수은 질산염 | B154 |
| 긴장 | E8 |
| 비파괴 테스트 | E243 |
에이사양 B170에 대한 참조는 그 부록의 제안 된 화학적 방법에 대한 것이다.
E-1위원회가 구리의 저수준 불순물을 분석하기위한 방법을 테스트하고 발표했을 때.
사양 B 170 부록이 제거됩니다.
