원래 장소: | 중국 |
브랜드 이름: | YUHONG |
인증: | ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS |
모델 번호: | ASTM A516 GR.70N 탄소강 튜브 시트 |
최소 주문 수량: | 1대 pc |
---|---|
포장 세부 사항: | 층 나무 상자 / 팔레트 |
배달 시간: | 7일입니다 |
지불 조건: | L/C,T/T |
제품 이름: | 튜브 시트 | 표준: | ASTM A516, ASME SA516 |
---|---|---|---|
소재: | 합금 강, 스테인레스 강, 탄소강, 구리 강 | 크기: | 구매자가 그림 요구조건인 것처럼, 맞추어줄 수 있습니다 |
형태: | 실린더 | NDT: | 100% 태평양 표준시, 유타, PMI |
적용: | 관형열교환기, 보일러, 압력용기, 증기터빈, 대형중앙공조기 등 | ||
높은 빛: | ASTM A516 Gr.70N 탄소강 튜브 엽, 조형 열 교환기 부품 |

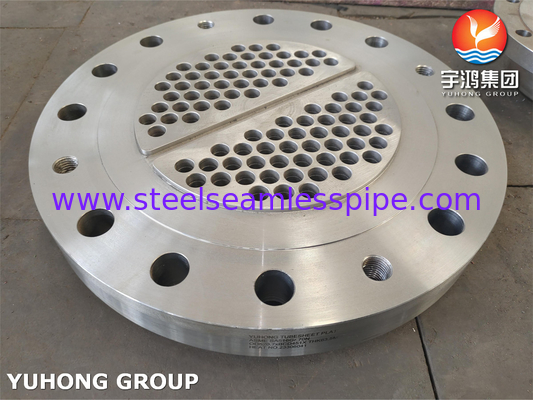

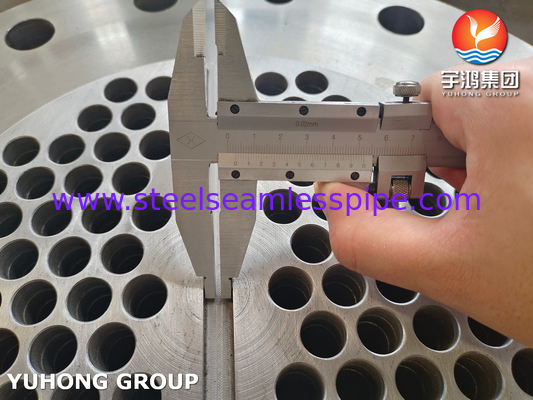

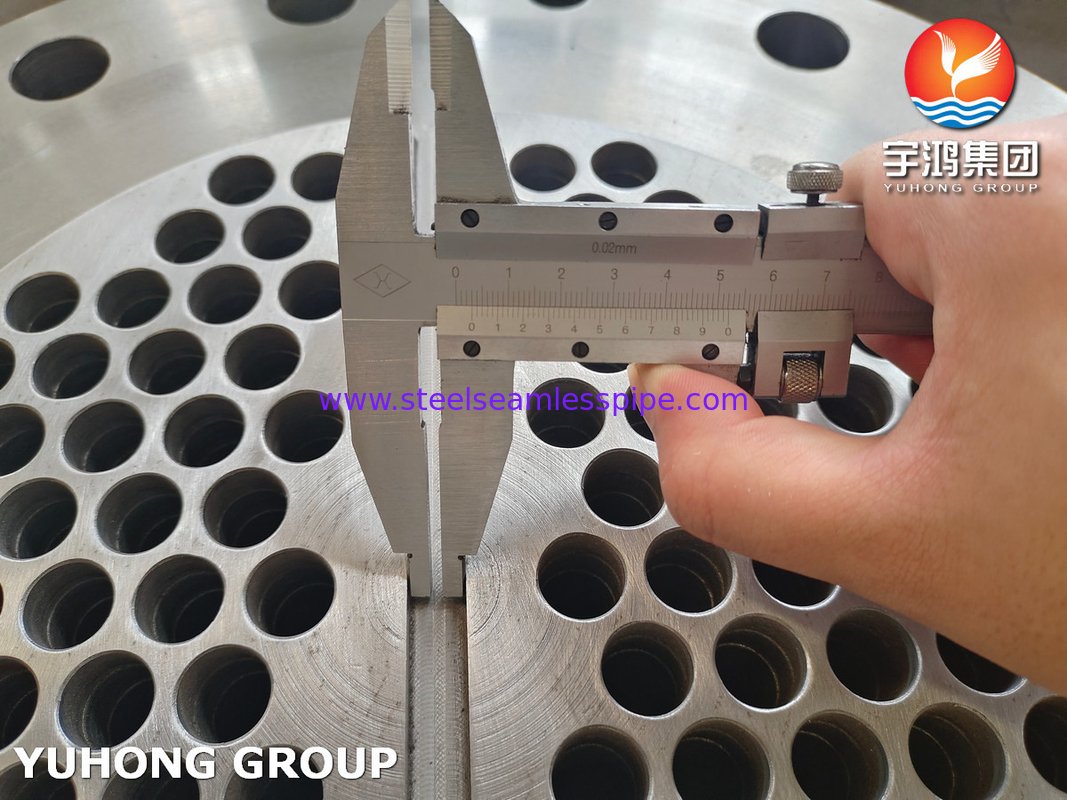

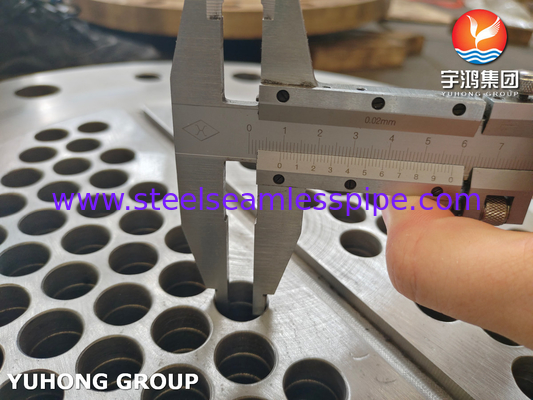

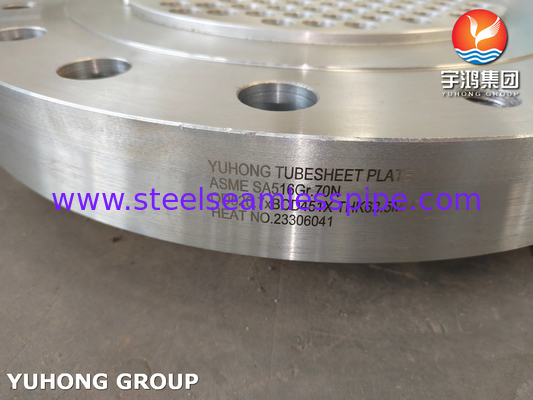

ASTM A516 GR.70N 탄소제철 조형 튜브 엽 열 교환기 부품
튜브 시트 (tube sheet) 는 열 교환기 또는 보일러의 튜브를 지지하고 밀폐하는 데 사용되는 판이다. 그것은 유체를 운반하는 튜브와 껍질 사이의 장벽으로 작용한다.유체의 누출이나 혼합을 방지하기 위해튜브 엽은 일반적으로 튜브와 작동 조건에 호환되는 재료로 만들어집니다.
ASTM A516 GR.70N 튜브 셰이트를 언급할 때, 튜브 셰이트는 ASTM A516 70N 등급의 강철으로 만들어졌다는 것을 의미합니다. 이 강철은 높은 강도, 좋은 용접성,그리고 뛰어난 견고성그것은 일반적으로 열 교환기, 보일러 및 다른 압력 용기에 대한 튜브 시트의 제조에 사용됩니다.ASTM A516 70N 등급의 사용은 튜브 시트에 필요한 압력 및 온도 조건을 고장없이 견딜 수 있도록 보장합니다., 열 교환기 또는 보일러의 안전성과 효율성을 보장합니다.
ASME SA516 등급 60 / ASME SA516 등급 70 - 화학 요구 사항
원소 | 구성 % | ||||
55등급 [그라드 380] |
60등급 [그라드 415] |
등급 65 [등급 450] |
70등급 [그라드 485] |
||
탄소, 최대 a,b: | |||||
[12.5mm] 이하 | 0.18 | 0.21 | 0.24 | 0.27 | |
1인치 이상에서 2인치까지 (12.5~50mm) | 0.20 | 0.23 | 0.26 | 0.28 | |
50~100mm 이상, 포함 | 0.22 | 0.28 | 0.25 | 0.30 | |
100~200mm 이상 | 0.24 | 0.27 | 0.29 | 0.31 | |
200mm 이상 | 0.26 | 0.27 | 0.29 | 0.31 | |
망간, b: | |||||
[12.5mm] 이하 | |||||
열 분석 | 0.60 ∼ 0.90 | 00.60~0.90c | 0.85-1입니다.20 | 0.85-1입니다.20 | |
제품 분석 | 0.55'098 | 0.55 ∼0.98 세 | 00.79 ′′130 | 00.79 ′′130 | |
1인치 이상입니다. | |||||
열 분석 | 00.60 ′′1.20 | 0.85-1입니다.20 | 0.85-1입니다.20 | 0.85-1입니다.20 | |
제품 분석 | 0.55130 | 00.79 ′′130 | 00.79 ′′130 | 00.79 ′′130 | |
인산, 최대 a | 0.25 | 0.25 | 0.25 | 0.25 | |
황, 최대 a | 0.25 | 0.25 | 0.25 | 0.25 | |
실리콘 | |||||
열 분석 | 0.15 ∼ 0.40 | 0.15 ∼ 0.40 | 0.15 ∼ 0.40 | 0.15 ∼ 0.40 | |
제품 분석 | 0.13 ′′0.45 | 0.13 ′′0.45 | 0.13 ′′0.45 | 0.13 ′′0.45 | |
a 열 분석과 제품 분석 모두에 적용됩니다. b 탄소에서 정해진 최대치 이하로 0.01 퍼센트 포인트의 감소마다, 마랑겐에서 정해진 최대치 이하로 0.06 퍼센트 포인트의 증가가 허용됩니다. 최대 1.열분석으로 50%, 제품분석으로 1.60%. c 60등급의 판은 1/2인치 [12.5mm] 이하의 두께로 열분석에서 0.85~1.20%의 망간, 제품분석에서 0.79~1.30%의 망간을 함유할 수 있다. |
ASME SA516 등급 60 / ASME SA516 등급 70 - 튼튼성 요구 사항
ASTM A516 | 55등급 [380] |
60등급 [415] |
등급 65 [450] |
70등급 [485] |
팽창 강도, ksi [MPa] | 5575 [380515] | 60?? 80 [415?? 550] | 65885 [450585] | 70?? 90 [485?? 620] |
강도 강도, min,a ksi [MPa] | 30 [205] | 32 [220] | 35 [240] | 38 [260] |
길이는 8 in [200 mm], min, % b | 23 | 21 | 19 | 17 |
50mm의 연장, min, % b | 27 | 25 | 23 | 21 |
a 0.2%의 오프셋 방법 또는 0.5%의 연장-하하부하량 방법으로 결정된다. b 길이를 조절하기 위해 사양 A20/A20M 참조. |
ASME SA516 등급 60 / ASME SA516 등급 70의 동등한 사양 및 표준
표준 | ASME SA516 등급 60 | ASME SA516 70급 |
ASME | ASTM A516 등급 60 | ASTM A516 70등급 |
DIN 표준 | DIN 17155 HII | - |
영국 표준 | BS1501-161-430A | BS1501-224-490A/B |
유럽 표준 | EN10028 P265GH | EN10028 P355GH |
소재 종류 |
기술 요구 사항 |
듀플렉스 스테인리스 스틸 |
ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61 |
스테인리스 스틸 |
ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347 |
탄소 강철 |
ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr2 |
합금강 |
ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3 |
티타늄 |
ASTM/ASME SB381, Gr.1그래2그래5그래7그래12그래16 |
구리 니켈 |
ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30) |
금속, 금속 |
ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200 |
니켈 합금 |
ASTM/ASME SB169,SB171, SB564, UNS 2200, UNS 4400, UNS 8825 |
합금 20 |
ASTM/ASME SB472 UNS 8020 |
하스텔로이 |
ASTM/ASME SB564, UNS10276 (C 276) |
접착된 재료 |
ASTM/ASME SB898, SB263, SB264 또는 그보다 가까운 |
티타늄-강철, 니켈-강철, 티타늄-황제, |
튜브 시트의 사용은 다음을 포함합니다.
튜브 지원: 튜브 시트의 주요 기능은 열 교환기 또는 보일러 내의 튜브에 구조적 지원을 제공하는 것입니다. 튜브는 튜브 시트의 구멍에 삽입됩니다.안전하게 고정되도록 하는 것.
유체 분리: 튜브 시트는 또한 열 교환기 내의 다른 유체 흐름 사이의 장벽으로 작용합니다. 그들은 튜브 주위에 단단한 밀폐를 보장함으로써 유체의 혼합을 방지합니다.따라서 열 전달 효율을 극대화합니다..
튜브 정렬: 튜브 시트 는 튜브 의 올바른 정렬 을 유지 하는 데 결정적 인 역할 을 한다. 그 는 튜브 가 균일 하게 거리를 두고 서로 평행 하게 있는지 확인 한다.효율적인 열 전달과 유체 흐름을 촉진하는.
열 전달: 튜브 시트의 설계는 열 교환기 또는 보일러의 열 전달 능력에 직접 영향을 미칩니다. 적절한 재료를 선택하고 구멍 패턴을 최적화함으로써,튜브 시트는 유체 흐름 사이의 열 에너지 전송을 향상시킬 수 있습니다..
부식 저항성: 튜브 시트는 종종 부식 저항성 물질로 만들어집니다. 특히 처리되는 유체가 부식성이있는 응용 프로그램에서.이 방식 은 훼손 때문 에 누출 이나 파이프 고장 위험 을 줄임 으로 열 교환기 나 보일러 의 수명 을 연장 하는 데 도움 이 된다.
누출 방지: 튜브 시트 는 튜브 와 튜브 시트 사이 에 안전 한 결합 을 제공한다. 적절 히 설치 하고 유지 하는 경우, 열 교환기 나 보일러 에서 액체 가 누출 되지 않도록 도와 준다,시스템이 안전하고 효율적으로 작동하도록 보장합니다.
