| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ASME, ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| 모델 번호: | A182, EN10088, A105, A694 |
| 최소 주문 수량: | 1PC |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 층 나무 상자 / 팔레트 |
| 배달 시간: | 3--5 주 |
| 지불 조건: | 전신환, L/C (신용장), D/P (지급도 조건), 인수 인도 |
| 공급 능력: | 500 톤 / 달 |
| 제품: | 열교환기 튜브시트 | 사양: | ASTM SA266 |
|---|---|---|---|
| 소재: | GR.2N | 애플리케이션: | 열 교환기 |
| 강조하다: | EN10028 열교환기 부품 관,1.4541 열교환기 부품 관 |
||

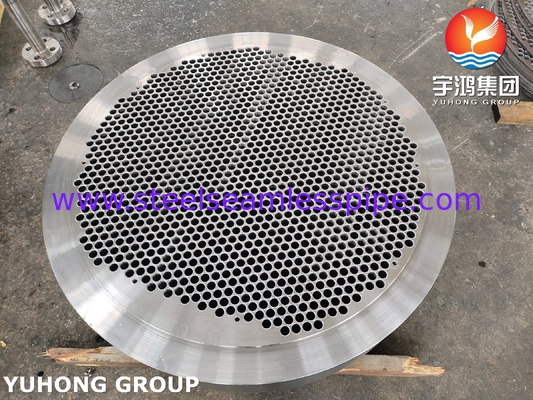

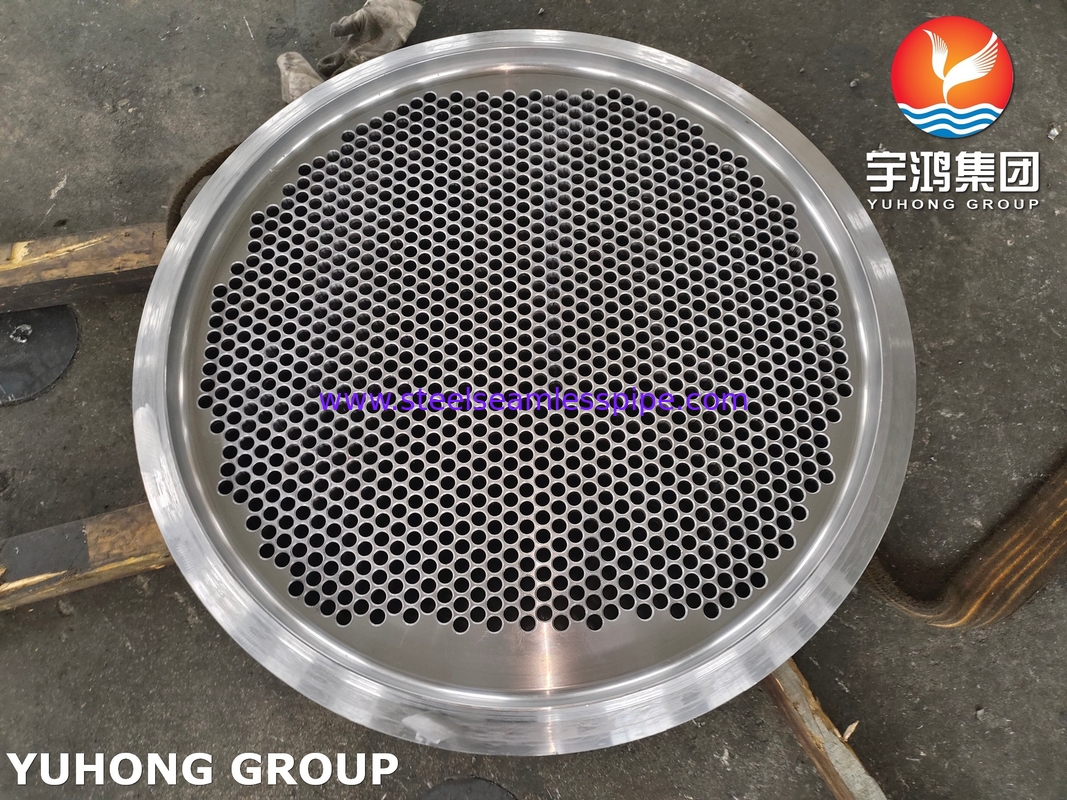

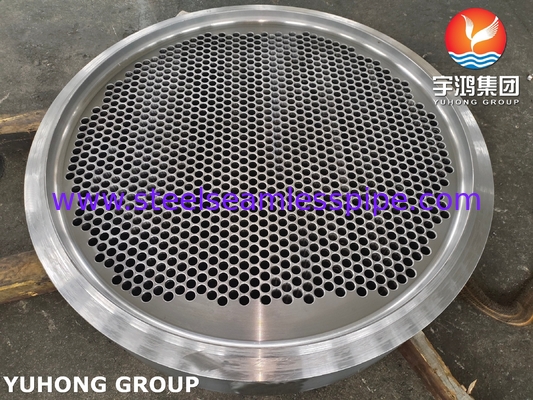

ASME SA266 Gr.2N 열교환기 튜브 시트
ASME SA266 Gr.2N 사양은 무엇입니까?
ASME SA-266 Gr.2N 사양은 압력 용기 및 열 교환기에 사용되는 탄소 강철 가조물을, 특히 튜브 엽을 포함한다.이 물질은 껍질 및 튜브 열 교환기에 널리 사용됩니다, 응축기 및 보일러의 좋은 기계적 특성, 용접 가능성 및 비용 효율성으로 인해
"2N"등호는 물질이 정상화 된 열처리 상태에서 공급된다는 것을 나타냅니다. 이는 정상화되지 않은 품종에 비해 강도와 강도를 향상시킵니다.
화학적 성분 (ASME SA-266 Gr.2N)
|
원소 |
성분 (%) |
|---|---|
|
탄소 (C) |
≤ 0.25 |
|
망간 (Mn) |
00.60 135 |
|
포스포스 (P) |
≤ 0.025 |
|
황 (S) |
≤ 0.025 |
|
실리콘 (Si) |
00.15 ∼ 0.35 |
|
니켈 (Ni) |
≤ 0.40 (저온 강도에 선택) |
기계적 특성
|
재산 |
가치 |
|---|---|
|
팽창 강도 |
485 MPa (620 MPa) (70 KSI) |
|
양력 강도 (분) |
260 MPa (38 ksi) |
|
연장 (분) |
21% |
|
강도 (브리넬, 최대) |
187 HB |
열처리
정상화 (N) 된 곡물 구조를 정제하고 기계적 특성을 향상시키기 위해.
용접 후 열처리 (PWHT) 가 선택적이면 용접이 수행됩니다.
왜 SA-266 Gr.2N를 열 교환기 튜브 시트에 사용합니까?
장점
비용 효율성: 스테인리스 스틸 또는 니켈 합금 튜브 시트보다 더 경제적입니다.
좋은 용접 가능성 (SMAW, GTAW, SAW)
ASME 코드 준수 (ASME Boiler and Pressure Vessel Code, BPVC)
중등성 경화 저항성 ∙ 적절한 유지 관리시 심각한 환경이 아닌 환경에 적합합니다.
제한
매우 부식성 용도로 사용되지 않습니다. 산성 / 공격적인 매체에 노출되면 클레이딩 또는 코팅이 필요합니다.
제한된 고온 사용: 최대 권장 온도: ~ 400°C (750°F).
엑스포스 엑스포스 엑스포스 엑스포스 엑스포스
튜브 시트 디자인 및 제조 고려 사항
디자인 코드 및 표준
ASME BPVC 섹션 VIII, Div. 1 또는 2 (평면 머리/튜브판에 대한 UG-34).
TEMA (튜버 교환기 제조자 협회) 구멍 패턴 및 허용량.
튜브와 튜브피트 연결 방법
|
방법 |
설명 |
|---|---|
|
기계적 확장 |
튜브는 단단하게 꽉 잡기 위해 구멍으로 롤링됩니다. |
|
밀봉 용접 |
튜브와 튜브 시트 사이의 누출을 방지합니다. |
|
강도 용접 |
높은 압력 아래 구조적 무결성을 제공합니다. |
|
폭발성 결합 |
플래싱 된 튜브 시트 (탄소 강철 + 부식 저항 층) 에 사용됩니다. |
가공 및 품질 관리
정밀 뚫기 뚫기 직경, 진도 및 정렬은 TEMA 표준을 충족해야합니다.
비파괴 테스트 (NDT) Ultrasonic 테스트 (UT), 염료 침투 물질 (PT) 또는 방사선 촬영 (RT) 가 용접 검사를 위해 필요합니다.
표면 마감 ️ 부드러운 가공은 균열 부식 위험을 줄입니다.
SA-266 Gr.2N 튜브 시트의 일반적인 응용
석유 및 가스 ️ 정제 공장에서의 열 교환기.
전력 발전소 ∆ 콘덴서 및 공급 물 난방기
화학 가공 ∼ 온도 교환기
HVAC 시스템 산업 냉각용품
튜브 시트를 위한 대체 재료
SA-266 Gr.2N가 적합하지 않다면 다음을 고려해야 합니다.
SA-266 Gr.3 (고강성 탄소강)
SA-516 Gr.70 (압기용철)
스테인리스 스틸 (SA-240 타입 304/316)
플래티드 튜브 시트 (SA-263/SA-264)
ASME SA-266 Gr.2N 튜브 시트 는 중압 및 온도 열 교환기에 대한 신뢰할 수 있고 경제적인 선택입니다. 적절한 재료 선택, 설계,그리고 제조는 장기적인 성능을 보장합니다.
