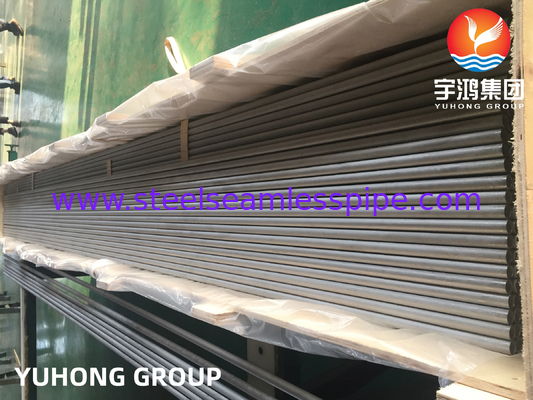

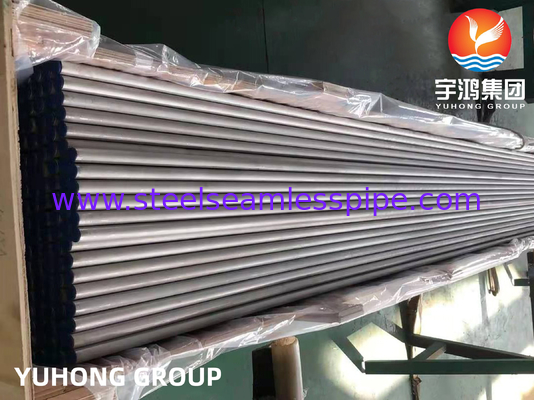

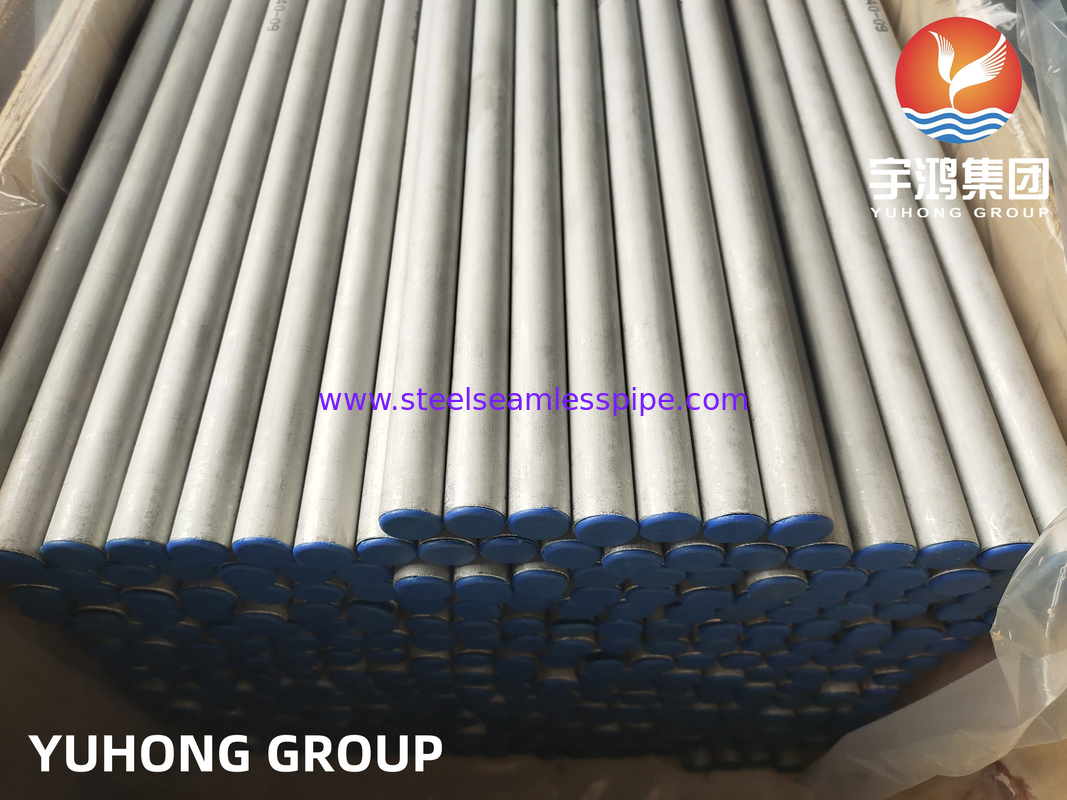

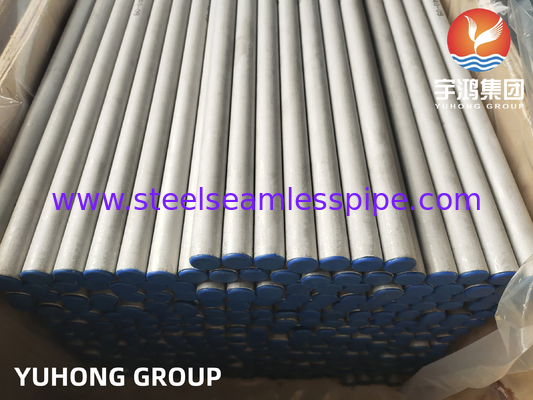

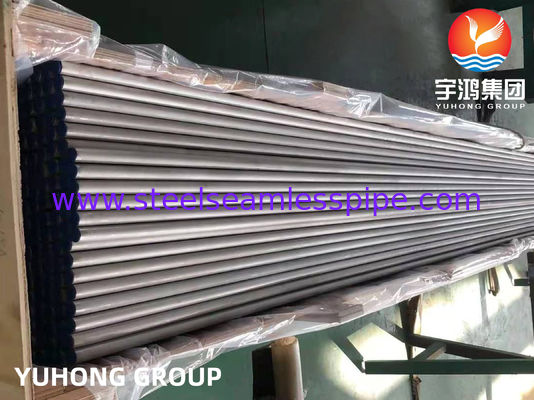

ASTM A213/ ASME SA213 TP317/ TP317L/ TP317LMN스테인리스 스틸 튜브
|
317L 스테인리스 스틸 튜브
Alloy 317L (UNS S31703) is a molybdenum-bearing austenitic stainless steel with greatly increased resistance to chemical attack as compared to the conventional chromium-nickel austenitic stainless steels such as Alloy 304또한, 합금 317L는 일반적인 스테인레스 스틸보다 높은 온도에서 더 높은 스크립, 스트레스-로-브레이크 및 팽창 강도를 제공합니다.그것은 용접 및 다른 열 공정 중에 민감화 저항을 제공하는 낮은 탄소 또는 "L" 등급입니다.
|
|
317L 스테인리스 스틸 파이프 및 튜브 제품군
317L 스테인리스 스틸 파이프 및 튜브 사양: ASTM A/ASME SA 312/ A269/ A213 A358 317L 스테인리스 스틸 파이프 및 튜브 크기 (연착 없이): 1/2" NB - 24" NB
317L 스테인리스 스틸 파이프 및 튜브 크기 (ERW): 1/2" NB - 24" NB
317L 스테인리스 스틸 파이프 및 튜브 크기 (EFW): 6" NB - 100" NB
317L 스테인리스 스틸 파이프 및 튜브 벽 두께:
목록 5S - 목록 XXS (요청에 따라 더 무거운)
317L 스테인리스 스틸 파이프 및 튜브 다른 재료 시험:
NACE MR0175, H2 서비스, 산소 서비스, 크리오 서비스 등
317L 스테인리스 스틸 파이프 및 튜브 크기:
모든 파이프는 ASTM, ASME 및 API 등을 포함한 관련 표준에 따라 제조 및 검사 / 테스트됩니다.
일반 특성
Alloy 317LMN and 317L are molybdenum-bearing austenitic stainless steels with greatly increased resistance to chemical attack as compared to the conventional chromium-nickel austenitic stainless steels such as Alloy 304또한, 317LMN 및 317L 합금은 일반적인 스테인레스 스틸보다 높은 온도에서 더 높은 스크립, 스트레스-로-브레이크 및 팽창 강도를 제공합니다.모두 열 및 다른 열 공정 중에 감수성 저항을 제공하기 위해 낮은 탄소 또는 "L" 등급입니다"M" 및 "N" 표시는 구성 물질이 각각 몰리브덴 및 질소의 농도를 증가시킨 것을 나타냅니다.몰리브덴과 질소가 결합 된 것은 구멍과 균열 진열에 대한 저항을 향상시키는 데 특히 효과적입니다., 특히 고온에서 산, 염화물 및 황 화합물을 포함하는 공정 흐름에서. 질소는 또한이 합금의 강도를 높이는 데 사용됩니다.두 합금 모두 연소 가스 탈황 (FGD) 시스템과 같은 심각한 서비스 조건에 적합합니다..
구성
|
화학적 성분 중량 %
시타드 합금용 ASTM A240
|
|
원소
|
317L 타입
|
317LMN 타입
|
|
탄소
|
00.03 최대
|
00.03 최대
|
|
마랑제
|
2.00
|
2.00
|
|
실리콘
|
0.75 최대
|
0.75 최대
|
|
크롬
|
180.00 2000
|
170.00 2000
|
|
니켈
|
1115분.00
|
13.50 17.50
|
|
몰리브덴
|
30.00 400
|
4.00 500
|
|
포스포스
|
00.04 최대
|
00.04 최대
|
|
황
|
00.03 최대
|
00.03 최대
|
|
질소
|
0.10 최고
|
00.1020
|
|
철
|
재고
|
재고
|
|
UNS 번호
|
S31703
|
S31726
|
부식 저항성
합금 317L 및 317LMN 스테인레스 스틸은 일반적인 크롬 니켈 스테인레스 스틸보다 대기 및 기타 가벼운 종류의 진열에 더 잘 저항합니다. 일반적으로,18Cr-8Ni 강철에 부식적이지 않은 환경은 몰리브덴을 포함하는 합금에 공격하지 않습니다., 질산산과 같은 고산화 산소를 제외합니다.
합금 317LMN 및 317L 스테인레스 스틸은 기존 크롬-니켈 유형보다 황산 용액에 훨씬 더 내성이 있습니다. 합금 몰리브덴 함량으로 내성이 증가합니다.이 합금 은 120°F (49°C) 까지 온도 에서 5% 까지의 황산 농도 에 내성적 이다이 합금은 100 F (38 C) 이하의 온도에서 고 농도의 용액에 탁월한 저항을 나타냅니다.부식 행동에 영향을 줄 수있는 특정 운영 조건의 영향을 고려하기 위해 서비스 테스트가 권장됩니다.황을 함유 한 기체의 응축이 발생하는 공정에서, 이러한 합금은 기존 합금 316보다 응축 지점에서 공격에 훨씬 더 저항합니다.산 농도는 그러한 환경에서 공격율에 큰 영향을 미치므로 서비스 테스트를 통해 신중하게 결정해야합니다..
The table below compares the corrosion resistance of annealed strip samples of 317LMN and 317L stainless steels in a variety of solutions related to the process industries as well as standard ASTM tests합금 316L 및 합금 276에 대한 데이터는 비교를 위해 제공됩니다.
|
끓는 용액 및 ASTM 테스트에서 염화 저항성
|
|
테스트
해결책
|
연간 밀리 (mm/y) 의 부식율
인용 된 합금 용품
|
|
합금
316L
|
합금
317L
|
합금
317LMN
|
합금
276
|
|
20%
아세트산
|
0.12
(<0.01)
|
0.48
(0.01)
|
0.12
(<0.01)
|
0.48
(0.01)
|
|
45%
포름산
|
23.41
(0.60)
|
18.37
(0.47)
|
11.76
(0.30)
|
2.76
(0.07)
|
|
10%
산화산
|
48.03
(1.23)
|
44.90
(1.14)
|
35.76
(0.91)
|
11.24
(0.28)
|
|
20%
포스퍼스
산
|
0.06
(0.02)
|
0.72
(0.02)
|
0.24
(<0.01)
|
0.36
(0.01)
|
|
10%
황산
|
635.7
16.15)
|
298.28
(7.58)
|
157.80
(4.01)
|
13.93
(0.35)
|
|
10%
나트륨
비섬유
|
71.57
(1.82)
|
55.76
(1.42)
|
15.60
(0.40)
|
2.64
(0.07)
|
|
50%
나트륨
수산화물
|
77.69
(1.92)
|
32.78
(0.83)
|
85.68
(2.18)
|
17.77
(0.45)
|
|
ASTM A262
실습 B
(FeSO4H2SO4)
|
26.04
(0.66)
|
20.76
(0.53)
|
17.28
(0.44)
|
264.5
(6.72)
|
|
ASTM A262
실습 C
(65% HNO3)
|
22.31
(0.56)
|
19.68
(0.50)
|
16.32
(0.42)
|
908.0
(23.06)
|
|
ASTM A262
실습 E
(Cu?? USO4 2SO4)
|
합격
|
합격
|
합격
|
합격
|
이 합금의 저탄소 (0.03% 미만) 는 용접 또는 조형과 같은 열 공정에서 곡성 간 부식에 민감성을 효과적으로 방지합니다.317LMN 및 합금 317L 스테인리스의 높은 크롬 함량은 또한 간알 공격에 뛰어난 저항을 제공합니다.. It should be noted that prolonged exposure in the range 800 to 1400F (427-816C) can be detrimental to intergranular corrosion resistance and may also cause embrittlement due to precipitation of sigma phase317LMN 합금의 높은 질소 함량은 시그마 단계와 탄화물의 침착을 늦추고 있습니다.
|
핑팅 저항 대칭
|
|
합금
|
PRE
|
|
합금 316
|
25
|
|
합금 317L
|
30
|
|
합금 317LMN
|
38
|
|
금속 625
|
52
|
|
C276 합금
|
69
|
높은 몰리브덴 및 질소 함량은 앞서 설명한 핑팅 레지스탕스 동등 (PRE) 표에서 나타낸 바와 같이 핑팅 저항을 현저히 향상시킬 수 있습니다. The PRE is based on the results of corrosion tests in which it was found that nitrogen was 30 times more effective than chromium and approximately 9 times more effective than molybdenum in enhancing chloride pitting resistance.
수정된 AST G-48B 시험에서 결정된 균열 부식 시작 온도는 스테인리스 합금과 니켈 기반 합금의 상대적 저항을 순위화하는 유용한 수단입니다.다음 결정적 균열 경식 온도 표는 오스텐리티성 스테인리스의 균열 경식 저항이 합금 몰리브덴 및 질소 함량으로 증가한다는 것을 보여줍니다..
|
시뮬레이션에서 균열 부식
FGD 시스템 환경
|
|
합금
|
체중 감소 (g/cm2)
표기된 온도에서의 시험*
|
|
24C
75F)
|
50C
(122F)
|
70C
(158F)
|
|
합금 317L
|
0.0007
|
0.0377
|
0.0500
|
|
합금 317LMN
|
0.0000
|
0.0129
|
0.0462
|
|
금속 625
|
0.0000
|
0.0000
|
0.0149
|
|
C276 합금
|
0.0000
|
0.0001
|
0.0004
|
* 다음 용액을 사용하여 ASTM G-48B 절차에 기초한 72시간 노출:
7 vol.%H2SO4, 3 vol.%HCI, 1 wt%CuCl2, 1 wt%FeCl3
산화 저항성
크롬, 니켈, 몰리브덴 스틸은 모두 산화에 대한 탁월한 저항성과 1600-1650F (871-899C) 까지의 온도에서 평범한 대기에서 낮은 스케일링 속도를 가지고 있습니다.
제조물
317LMN 및 합금 317L의 물리적 및 기계적 특성은 더 일반적인 아우스테니틱 스테인레스 스틸과 유사하며 따라서용합물 304 및 316과 유사한 방식으로 제조됩니다..
열처리
도장
권장 초기 온도 범위는 2100-2200F (1150-1205C) 이며, 마무리 범위는 1700-1750F (927-955C) 이다.
반열화
317LMN 및 합금 317L 스테인레스 스틸은 두께에 따라 1975-2150F (1080-1175C) 온도 범위에서 연연을 거쳐 공기 냉각 또는 물 소화로 처리 할 수 있습니다.판은 2100F (1150C) 에서 2150F (1175C) 사이에 굽혀야합니다.금속은 3분 이내에 반열 온도 (붉은/백색에서 검은색으로) 에서 냉각되어야 합니다.
경화성
이 등급은 열처리에 의해 굳어지지 않습니다.
가접 상태에서 부식 저항성을 유지하기 위해 과연금 필러를 사용하는 것이 좋습니다.적어도 6% 몰리브덴을 포함하는 필러 금속이 용접에 제안됩니다 317L 합금과 적어도 8% 몰리브덴을 포함하는 필러 금속, 예를 들어 합금 625, 317LMN를 위해 제안됩니다. 과도하게 합금 된 필러 금속을 사용할 수 없거나 용접 후 굽기 및 피클 처리를 수행 할 수있는 응용 프로그램에서,서비스 환경의 심각성은 자생 용접의 특성이 만족스럽는지 여부를 결정하기 위해 신중하게 고려해야합니다.317LMN 및 317L 합금 스테인레스 스틸의 자생 용접의 최적의 부식 저항은 용접 후 소화 및 소화로 얻을 수 있습니다.더 많은 정보를 위해 ASTM A-380 eRecommended Practice for Descaling and Cleaning Steel Surfaces가 제안됩니다..
기계적 특성
ASTM에 명시된 최저 팽창 성질 및 고열된 판, 판 및 스트립 제품의 최대 경도는 다음 표에서 표시됩니다.
|
최소 기계적 성질
ASTM A-240 인용 된 합금
|
|
재산
|
합금 317L
|
합금 317LMN
|
|
최후 팽창 강도, ksi (MPa)
|
75
(515)
|
80
(550)
|
|
00.2% 양력 강도, ksi (MPa)
|
30
(205)
|
35
(240)
|
|
% 2 (5,1cm) 의 연장
|
40
|
40
|
|
강도 최대
|
217BHN
|
|
|
UNS 번호
|
S31703
|
S31726
|
물리적 특성
다음의 물리적 성질 데이터는 스테인리스 스틸의 철-크롬-니켈-몰리브덴 클래스를 나타냅니다.데이터는 317LMN 및 317L 합금 스테인리스에 적용됩니다.모든 성질은 다른 것을 명시하지 않는 한 실내 온도 (68 F, 20C) 에 있습니다.
|
밀도
|
0.29
8.0
|
1파운드/인3
g/cm3
|
|
탄력성 모듈
|
29 106
200
|
PSI
GPA
|
|
녹는 범위
|
2410 ~ 2550
1320년~1400년
|
F
C
|
|
열전도성
68~212F
20~100C
|
100.8
14.6
|
Btu/ft2-hr-F-in
와트/m- K
|
|
열 팽창 계수
77F (25C) 에서:
212F (100C)
932F (500C)
1832F (1000C)
|
9.2 (16.5)
10.1 (18.2)
10.8 (19.5)
|
10-6/F (10-6/C)
10-6/F (10-6/C)
10-6/F (10-6/C)
|
|
특정 열
|
0.11
0.46
|
Btu/lb-F
J/g-K
|
|
전기 저항성
|
31.1
0.79
|
- 오, 오
- 오, 오
|
|
자기 투명성
완전히 반열된
0.5"판
65%, 냉加工된 0.5인치 판
|
1.0028
1.0028
|
H = 200oe에서
H = 200oe에서
|
