| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | EN 10204 3.1 / EN 10204 3.2 Inspection Certificate / ISO 9001:2015 |
| 모델 번호: | A403 WP317L SS 동심 감속기 |
| 최소 주문 수량: | 1대 pc |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 수출 운송을 위해 방수 보호 기능이 있는 훈증 무함유 합판 케이스, 나무 상자 또는 팔레트로 포장됩니다. |
| 배달 시간: | 수량에 따라 다름 |
| 지불 조건: | 사이트, 전신환에 있는 L/C (신용장) |
| 공급 능력: | 달 당 1000 PC |
| 재료 등급: | ASTM A403 WP317L / UNS S31703 | 기준: | ASTM A403 / ASME SA403 |
|---|---|---|---|
| 치수 표준: | ASME B16.9 | 제품 유형: | 동심 감속기 |
| 연결 유형: | 버트 접합 (BW) | 크기 범위: | 1/2" – 48" |
| 벽 두께: | SCH 5S – SCH XXS | 제조공정: | 성형, 열처리 |
| 강조하다: | ansi b16.9 버트 접합 환원제,astm a403 버트 접합 환원제,asme sa403 스테인레스 강 집중적 환원제 |
||

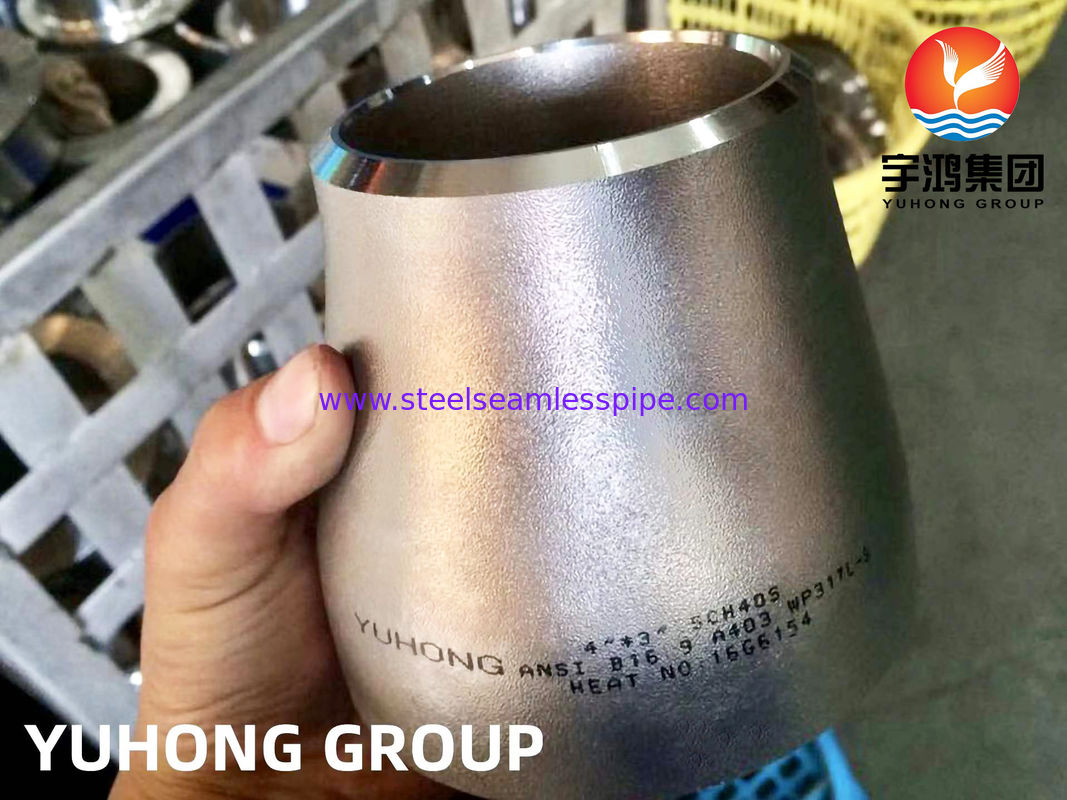

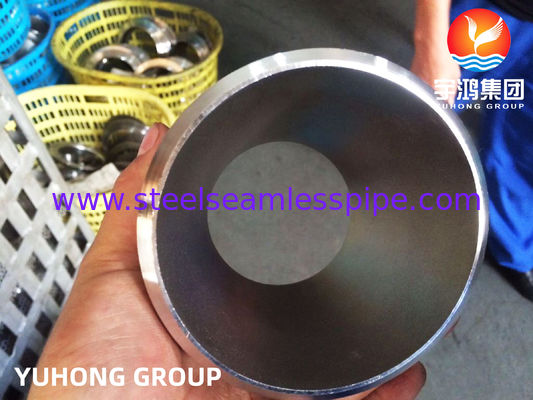

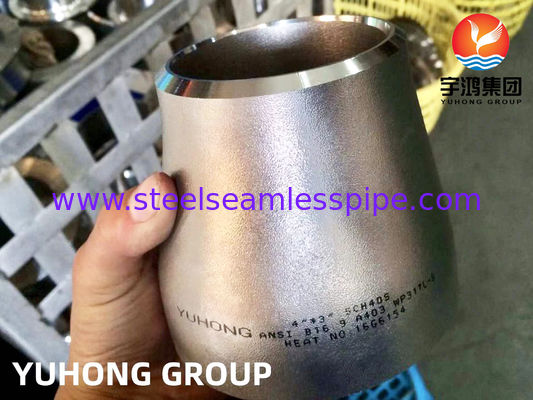

부식성 공정 배관용 ASTM A403 WP317L 스테인레스 강 동심 감속기
중요한 프로세스 시스템을 위한 엔지니어링된 흐름 전환
산업용 배관 시스템에서 리듀서는 크기가 다른 두 파이프 사이의 커넥터 이상의 역할을 합니다. 이는 흐름 안정성, 압력 분포 및 설치 품질에 직접적인 영향을 미칩니다. 올바른 감속기 유형과 재료를 선택하면 난류를 최소화하고 프로세스 효율성을 유지하며 장기적인 시스템 신뢰성을 향상시키는 데 도움이 됩니다.
YUHONG은 ASTM A403 재료 요구 사항 및 ASME B16.9 치수 표준에 따라 제조된 ASTM A403 WP317L 스테인레스 스틸 동심 감속기를 공급합니다. 모든 피팅은 완전히 추적 가능한 원자재로 생산되며 포괄적인 검사를 거쳐 부식성 공정 환경에서 치수 정확도, 용접 호환성 및 안정적인 성능을 보장합니다. ASTM A403은 압력 배관용 단조 오스테나이트계 스테인리스강 피팅을 다루는 반면, ASME B16.9는 공장에서 제작된 맞대기 용접 피팅의 치수와 공차를 정의합니다.
동심 감속기는 언제 사용해야 합니까?
동심 리듀서는 두 파이프의 중심선을 정렬하여 대칭 흐름과 균형 잡힌 압력 분포가 필요한 시스템에 적합합니다. 일반적인 설치 위치는 다음과 같습니다.
수직 프로세스 파이프라인
열교환기 연결
압력 용기 노즐
원자로 입구 및 출구 라인
화학 물질 이송 시스템
정유 공정 장치
편심 감속기와 달리 동심 감속기는 액체 축적을 방지하는 것보다 공통 파이프 중심선을 유지하는 것이 더 중요한 경우 주로 선택됩니다.
재료 선택 가이드
적절한 피팅 재료를 선택하는 것은 단순히 파이프 재료를 일치시키는 것이 아니라 공정 매체에 따라 달라집니다.
|
공정 매체 |
추천 소재 |
|---|---|
|
공업용수 |
WP304L |
|
온화한 화학 공정 |
WP316L |
|
염화물 공정 유체 |
WP317L |
|
해수 시스템 |
듀플렉스 S31803 |
|
고염화물 + 고강도 |
듀플렉스 S32205 |
|
강산 서비스 |
합금 20 / 니켈 합금 |
WP317L은 WP316L보다 몰리브덴 함량이 높아 염화물 함유 환경에서 공식 및 틈새 부식에 대한 저항성이 향상되었습니다.
WP316L 대신 WP317L을 선택하는 이유는 무엇입니까?
|
재산 |
WP316L |
WP317L |
|---|---|---|
|
몰리브덴 함량 |
기준 |
더 높은 |
|
피팅 저항 |
좋은 |
더 나은 |
|
틈새 부식 저항 |
좋은 |
개선됨 |
|
염화물 서비스 |
보통의 |
더욱 까다로운 환경 |
|
대표적인 산업 |
일반과정 |
화학 및 해양 |
공격적인 화학 물질이나 높은 염화물 농도와 관련된 응용 분야의 경우 더 큰 내식성 마진을 제공하기 위해 WP317L이 선택되는 경우가 많습니다.
기술 사양
|
목 |
사양 |
|---|---|
|
기준 |
ASTM A403 / ASME SA403 |
|
치수표준 |
ASME B16.9 |
|
재료 등급 |
WP317L / UNS S31703 |
|
제품 유형 |
동심 감속기 |
|
연결 |
맞대기 용접(BW) |
|
크기 범위 |
1/2"~48"(DN15~DN1200) |
|
벽 두께 |
SCH 5S–SCH XXS |
|
표면 마감 |
절인, 부동태화 |
|
열처리 |
용액 어닐링(해당되는 경우) |
|
점검 |
PMI, 육안 검사, 치수 검사, UT(필요한 경우) |
조달 체크리스트
동심 감속기를 주문하기 전에 엔지니어는 다음을 확인해야 합니다.
✔ 공칭 파이프 크기(NPS)
✔ 일정 / 벽 두께
✔ 재료 등급
✔ ASTM 재료 표준
✔ ASME 치수 표준
✔ 용접 끝 준비
✔ 검사 요건
✔ 재료시험성적서
견적 단계에서 이 정보를 제공하면 연결된 배관 시스템과의 호환성을 보장하고 설치 문제의 위험을 줄이는 데 도움이 됩니다.
대표적인 프로젝트 산업
|
산업 |
일반 설치 |
|---|---|
|
석유화학 |
프로세스 이송 라인 |
|
석유 및 가스 |
정유공장 배관 |
|
화학 처리 |
부식성 미디어 파이프라인 |
|
담수화 |
염화물 서비스 배관 |
|
발전 |
보조 공정 시스템 |
|
제약 |
고순도 공정배관 |
|
수처리 |
화학물질 투여 시스템 |
검사 및 문서화
사용 가능한 문서는 다음과 같습니다.
EN 10204 3.1 재료 테스트 인증서

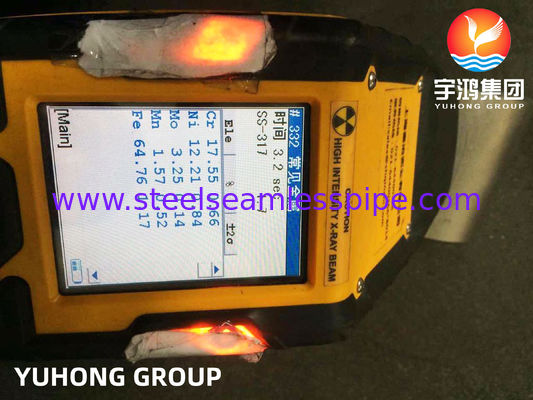

양성 물질 식별(PMI)

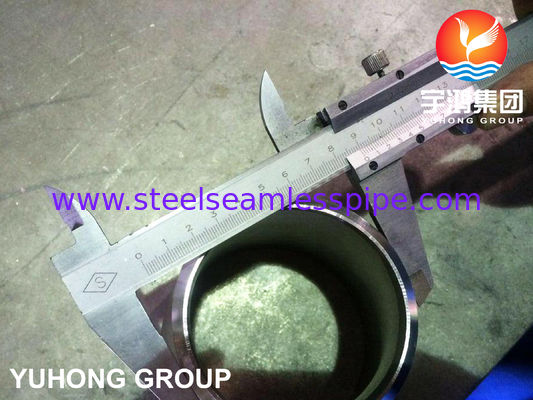

치수 검사 보고서
화학성분 보고서
기계적 테스트 보고서
제3자 검사(SGS, TÜV, BV, DNV)
유홍을 선택하는 이유
YUHONG은 개별 피팅을 공급하는 대신 산업 프로젝트를 위한 완벽한 배관 자재 솔루션을 제공합니다. ASTM A403 맞대기 용접 피팅 외에도 제품 포트폴리오에는 스테인레스 스틸 파이프, 이중 파이프, 니켈 합금 파이프, 단조 피팅 및 플랜지가 포함되어 있어 EPC 계약자 및 산업 제조업체가 단일 공급업체로부터 호환 가능한 배관 부품을 공급할 수 있습니다.
모든 주문은 완전한 자재 추적성, 유연한 제조 옵션 및 프로젝트 문서로 지원되어 국제 엔지니어링 요구 사항을 충족합니다.
자주 묻는 질문
동심 감속기는 두 파이프 중심선을 정렬된 상태로 유지하며 일반적으로 수직 배관 및 일반 프로세스 시스템에 사용됩니다. 편심 리듀서는 한 면이 편평하며 일반적으로 수평 파이프라인이나 펌프 흡입 라인에 선택되어 배수를 관리하거나 에어 포켓을 방지하는 데 도움이 됩니다.
ASTM A403은 가공된 오스테나이트계 스테인리스강 피팅에 대한 재료 요구 사항을 지정하고 ASME B16.9는 공장에서 제작된 맞대기 용접 피팅에 대한 치수, 공차 및 표시를 정의합니다.
