제품 상세 정보:
결제 및 배송 조건:
|
| 소재: | UNS N08904, N06625, N08825, UNS N10276 | 표준: | ASTM B366 |
|---|---|---|---|
| 표면: | 흑색 도장 또는 타 색 코팅 | 크기: | XXS에 대한 1/4 내지 100 Sch10s |
| 강조하다: | 개머리판쇠 용접 이음쇠,위조된 강철 이음쇠 |
||

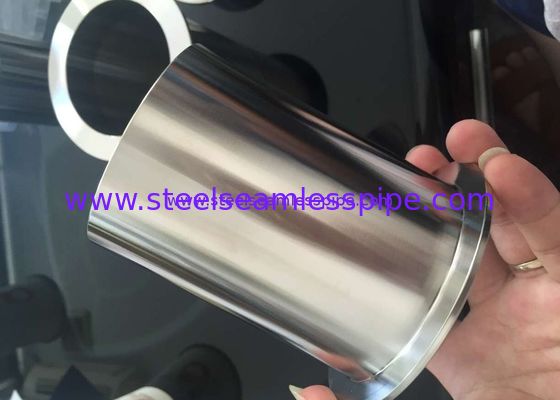

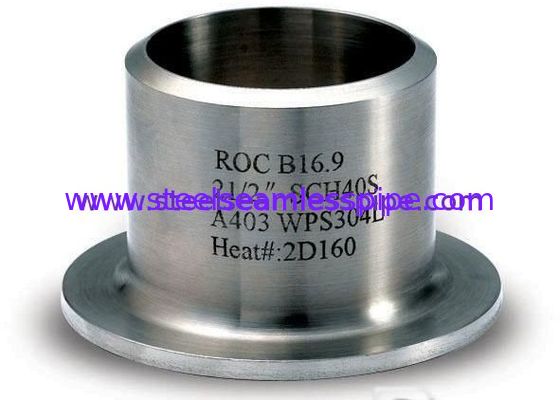

랩 합동 스터브 끝 스테인레스 스틸 스터브 웰드 파이프 피팅 ASTM B366 UNS NO8904L
| 스터브는 ANSI B16로 끝납니다9 스터브 엔드 (Stub End) 는 회전 가능한 백업 플랜지를 원하는 용접 플랜지 대신 사용되는 피팅이다. 그들은 또한 랩 조인트 (Lap Joints) 와 밴스톤 플래어드 랩 (Vanstone Flared Laps) 이라고도 불린다.회전 후쪽 플랜지 스터브 끝의 뒷면에 자신을 앉는볼트가 추가 될 때, 볼트의 클램핑 작용은 스터브 끝의 뒷면에 회전 백업 플랜지를 압박합니다.스터브 엔드의 간판 표면은 다음 간판과 다른 간판 표면을 압박하여 표준 플랜지 관절과 같은 관절을 제공합니다.밀폐는 스터브 끝의 가스켓 표면만으로 만들어집니다. 플랜지는 관절에 클램핑 압력을 제공합니다.우리의 고품질 스터브 끝 (Butt 웰드 피팅) 은 내구성을 테스트하고 검증됩니다, 정확성 및 정밀성. 스터브 끝은 모든 표준 차원에서 제조됩니다. 스터브 끝은 표준 용접 뷰얼과 함께 제공되며 제곱, 플랜지,비큐얼 및 가닥 끝우리는 매우 경쟁력 있는 가격에 종말을 제공합니다. |
 |
프로사이크 스틸 & 알로이스는 다양한 소재로 만들어진 다양한 종류의 스터브 끝 (파이프 피팅) 을 제조합니다. 이질적인 금속, 니켈, 구리 니켈, 스테인리스 스틸 등.프로사이크 스틸 & 알로이스는 다양한 용도로 사용할 수 있는 고품질의 스터브 끝 (파이프 피팅) 을 제조 및 공급합니다.우리의 스터브 끝은 내구성, 정확성 및 정밀성을 위해 테스트되고 검증됩니다.
프로사이크 스틸 & 알로이스는 MSS 및 ANSI B 16.9 표준에서 10부터 160까지의 일정에서 긴 반지름과 짧은 반지름의 매듭없는 스터브 끝을 제조합니다.
프로사이크 스틸 & 알로이스는 요청에 따라 도면에 따라 만들어진 특수 유형의 하부 테인드 (파이프 피팅) 를 설계하고 제조합니다.
소재:A234-WPB A234-WP12 A234-WP11 A234-WP5 A403-WP304 A403-WP304L A403-WP316. A403-WP316L A420-WPL6, 316L, 304L, 321, 321H
크기: 1/2인치 - 24인치
종류: A형, B형, C형, D형
제조 표준:ASME/ANSI B169JIS, DIN, EN, API 5L 등
표면 처리:샷 블래스트, 강철 방지 블랙 오일
| 인치 | METRIC | ||||||||||||
| 참고: | 베벨에서 과다 투병 | F | 필레 R | 라프 G의 다이아 | 바럴 과다 복용 | 참고: | 베벨에서 과다 투병 | F | 필레 R | 라프 G의 다이아 | 바럴 과다 복용 | ||
| 맥스 | 미네 | 맥스 | 미네 | ||||||||||
| 1 - 2 |
0.84 | 3 | 1 - 8 |
1 3/8 | 0.9 | 0.81 | 15 | 21.34 | 76.2 | 3.18 | 34.93 | 22.76 | 20.55 |
| 3 - 4 |
1.05 | 3 | 1 - 8 |
11/16 | 1.11 | 1.02 | 20 | 26.67 | 76.2 | 3.18 | 42.86 | 28.09 | 25.88 |
| 1 | 1.32 | 4 | 1 - 8 |
2 | 1.38 | 1.28 | 25 | 33.4 | 101.6 | 3.18 | 50.8 | 34.95 | 32.61 |
| 1 1/4 | 1.66 | 4 | 3 - 16 |
2 1/2 | 1.72 | 1.63 | 32 | 42.16 | 101.6 | 4.76 | 63.5 | 43.59 | 41.38 |
| 1 1/2 | 1.9 | 4 | 1 - 4 |
2 7/8 | 1.97 | 1.87 | 40 | 48.26 | 101.6 | 6.35 | 73.03 | 49.94 | 47.47 |
| 2 | 2.38 | 6 | 5 - 16 |
3 5/8 | 2.46 | 2.34 | 50 | 60.33 | 152.4 | 7.94 | 92.08 | 62.38 | 59.54 |
| 2 1/2 | 2.88 | 6 | 5 - 16 |
4 1/8 | 2.97 | 2.84 | 65 | 73.03 | 152.4 | 7.94 | 104.78 | 75.34 | 72.24 |
| 3 | 3.5 | 6 | 3 - 8 |
5 | 3.6 | 3.47 | 80 | 88.9 | 152.4 | 9.53 | 127 | 91.34 | 88.11 |
| 3 1/2 | 4 | 6 | 3 - 8 |
5 1/2 | 4.1 | 3.97 | 90 | 101.6 | 152.4 | 9.53 | 139.7 | 104.04 | 100.81 |
| 4 | 4.5 | 6 | 7 - 16 |
6 3/16 | 4.59 | 4.47 | 100 | 114.3 | 152.4 | 11.11 | 157.16 | 116.66 | 113.51 |
| 5 | 5.56 | 8 | 7 - 16 |
7 5/16 | 5.68 | 5.53 | 125 | 141.3 | 203.2 | 11.11 | 185.74 | 144.35 | 140.51 |
| 6 | 6.63 | 8 | 1 - 2 |
8 1/2 | 6.74 | 6.59 | 150 | 168.28 | 203.2 | 12.7 | 215.9 | 171.27 | 167.49 |
| 8 | 8.63 | 8 | 1 - 2 |
10 5/8 | 8.74 | 8.59 | 200 | 219.08 | 203.2 | 12.7 | 269.88 | 222.07 | 218.29 |
| 10 | 10.75 | 10 | 1 - 2개 |
12 3/4 | 10.91 | 10.72 | 250 | 273.05 | 254 | 12.7 | 323.85 | 277.19 | 272.26 |
| 12 | 12.75 | 10 | 1 - 2 |
15 | 12.91 | 12.72 | 300 | 323.85 | 254 | 12.7 | 381 | 327.99 | 323.06 |
| 14 | 14 | 12 | 1 - 2 |
16 1/4 | 14.17 | 13.97 | 350 | 355.6 | 304.8 | 12.7 | 412.75 | 359.92 | 354.81 |
| 16 | 16 | 12 | 1 - 2 |
18 1/2 | 16.18 | 15.97 | 400 | 406.4 | 304.8 | 12.7 | 469.9 | 410.97 | 405.61 |
| 18 | 18 | 12 | 1 - 2 |
21 | 18.19 | 17.97 | 450 | 457.2 | 304.8 | 12.7 | 533.4 | 462.03 | 456.41 |
| 20 | 20 | 12 | 1 - 2 |
23 | 20.24 | 19.97 | 500 | 508 | 304.8 | 12.7 | 584.2 | 514.1 | 507.21 |
| 22 | 22 | 12 | 1 - 2 |
25 1/4 | 22.24 | 21.97 | 550 | 558.8 | 304.8 | 12.7 | 641.35 | 564.9 | 558.01 |
| 24 | 24 | 12 | 1 - 2 |
27 1/4 | 24.24 | 23.97 | 600 | 609.6 | 304.8 | 12.7 | 692.15 | 615.7 | 608.81 |
904L 신청:
황산 생산 및 운송
황산으로 금속을 파는 것
인산산의 생산 및 농도
바닷물, 염기성 물, 응축기, 열 교환기 및 일반적으로 파이프 작업에 사용
종이 및 관련 산업
가스 세탁
화학 및 의약품 산업
