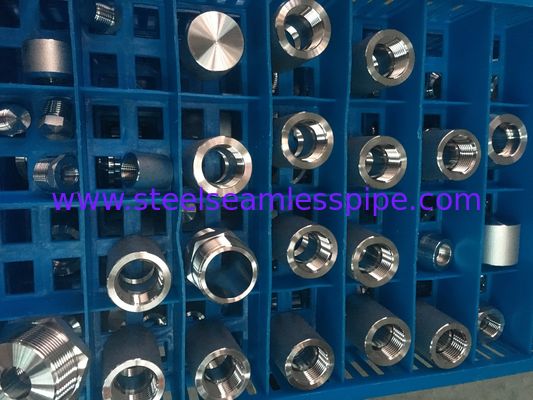

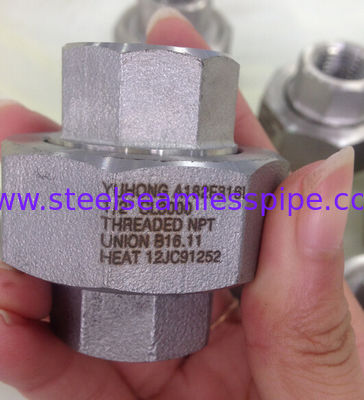

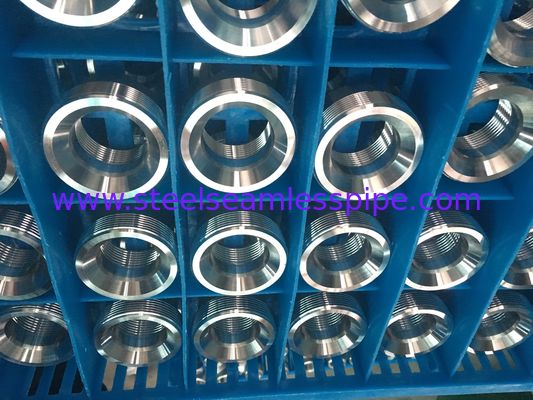

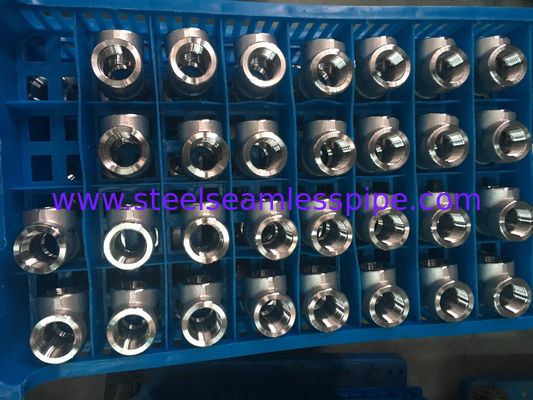

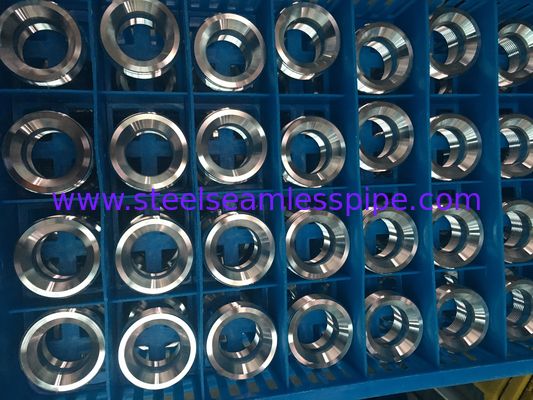

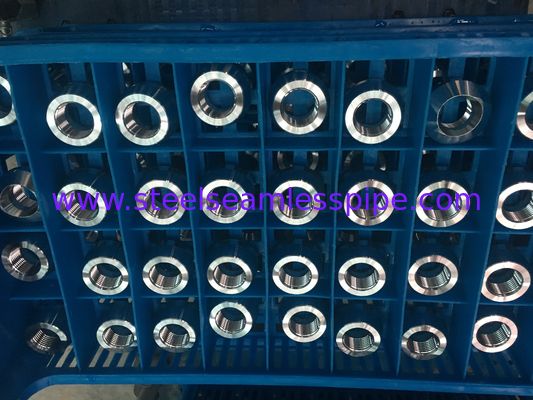

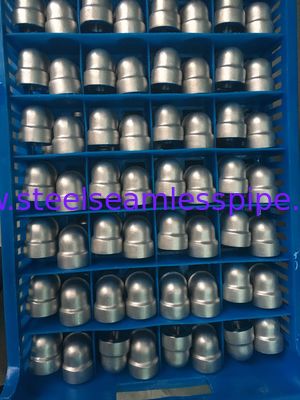

스테인레스 스틸 단조 피팅, A182 F304L, F316L, ASME B16.11, NPT, SW, 90 ° ELOW, 3000 #, 6000 #, 1/2 "

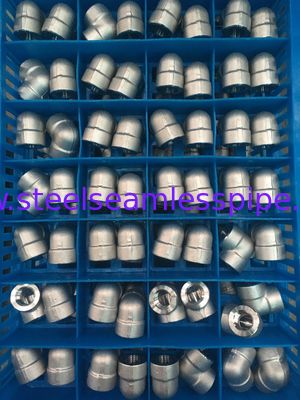

단조 강철 엘보 : 45 °, 90 °, 180 ° A-182 / A105 S / W 및 SCRD, B16.11,
| Sr. | 자료 | 크기 | Sch. & 수업 | 사양 | 목 |
| 1. | 단조 스테인레스 스틸 | 15주의 사항
에
100 NB | 3000, 6000
&
9000 LBS | A-182
S / W 및 SCRD
ANSI B16.11 | - 팔꿈치 - 90 o & 45 o
- 티 - 동등한 & 감소
- 노동 조합
- 십자가
- 커플 링 - 풀 & 하프
- 소켓 축소
- 캡
- 플러그 - 육각 & 사각
- 젖꼭지 (육각 / 환부)
- Sokolet & Weldolet
- 부시
- 패스너
|
| 2. | 단조 합금강 | 15주의 사항
에
100 NB | 3000, 6000
&
9000 LBS | A-182
S / W 및 SCRD
ANSI B16.11 |
| 삼. | 단조 탄소강 | 15주의 사항
에
100 NB | 3000, 6000
&
9000 LBS | A-105
S / W 및 SCRD
ANSI B16.11 |
|
| 스테인레스 스틸 | ASTM A 182 F | : - | 304, 304L, 304H, 316, 316L, 316LN, 316Ti, 309, 310S, 317L, 321, 347, 410, 420, |
| 학년 합금강 | ASTM A 182 | : - | F5, F9, F11, F12, F21, F22 및 F91. |
| 기타 가능한 그레이드 | : - | A-350 LF2 |
| 기타 양식 | : - | 압축 피팅 / 계장 / 유압 피팅 및 도면 당 또한 |
| 비철금속 및 니켈베이스 합금과 같은 기타 소재 | : - | 피팅은 구리 (다우), 황동, 알루미늄, 큐 프라 니켈 (90/10, 70/30), 하 스텔로이 (C-276), 니켈 (200, 201, 205), 모넬 (K400, K500), 인코넬 ASTM, ASME, BS, IS & DIN 표준 (600, 800), 합금 20, 듀플렉스, 인 브론즈 (90/10, PB2) |
| 인증서 테스트 | : - | - 제조업체 테스트 인증서 / 제 3 자 검사.
- Excise Gate Pass와 함께 Modvat 혜택을 누리십시오.
|
| 제품 그림 및 도면 |
|
| 소켓 용접 치수 데이터 |
| 1/8 "~ 4"클래스 3000 소켓 용접, 1/8 "~ 4"클래스 6000 소켓 용접, 1/2 "~ 2"클래스 9000 소켓 용접 |
| 클래스 3000 | | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 / 1 | 1 1/2 | 2 | 2 1/2 | 삼 | 4 | | 에이 | 7/8 | 7/8 | 31/32 | 1 1/8 | 1 5/16 | 1 1/2 | 1 3/4 | 2 | 2 3/8 | 삼 | 3 3/8 | 4 3/16 | | 비 | 29/32 | 29/32 | 1 1/16 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/16 | 4 5/16 | 5 3/4 | | 기음 | 0.420 | 0.555 | 0.690 | 0.855 | 1.065 | 1.330 | 1.675 | 1.915 | 2.406 | 2.906 | 3.535 | 4.545 | | 디 | 3/8 | 3/8 | 3/8 | 3/8 | 1/2 | 1/2 | 1/2 | 1/2 | 5/8 | 5/8 | 5/8 | 3/4 | | 이자형 | 7/16 | 7/16 | 17/32 | 5/8 | 3/4 | 7/8 | 1 1/16 | 1 / 1 | 1 1/2 | 1 5/8 | 2 분의 1 | 2 5/8 |
| 클래스 6000 | | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 / 1 | 1 1/2 | 2 | 2 1/2 | 삼 | 4 | | 에이 | - | - | - | 1 5/16 | 1 1/2 | 1 3/4 | 2 | 2 3/8 | 2 1/2 | 3 1/4 | 3 3/4 | 4 1/2 | | 비 | - | - | - | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/32 | 4 | 4 3/4 | 6 | | 기음 | - | - | - | 0.855 | 1.065 | 1.330 | 1.675 | 1.915 | 2.406 | 2.906 | 3.535 | 4.545 | | 디 | - | - | - | 3/8 | 1/2 | 1/2 | 1/2 | 1/2 | 5/8 | 5/8 | 5/8 | 3/4 | | 이자형 | - | - | - | 3/4 | 7/8 | 1 1/16 | 1 / 1 | 1 1/2 | 1 5/8 | 2 분의 1 | 2 1/2 | 2 3/4 |
| 클래스 9000 | | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 / 1 | 1 1/2 | 2 | 2 1/2 | 삼 | 4 | | 에이 | - | - | - | 1 1/2 | 1 3/4 | 2 | 2 3/8 | 2 1/2 | 삼 | - | - | - | | 비 | - | - | - | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/32 | 3 11/16 | - | - | - | | 기음 | - | - | - | 0.855 | 1.065 | 1.330 | 1.675 | 1.915 | 2.406 | - | - | - | | 디 | - | - | - | 3/8 | 1/2 | 1/2 | 1/2 | 1/2 | 5/8 | - | - | - | | 이자형 | - | - | - | 1 | 1 1/8 | 1 / 1 | 1 3/8 | 1 1/2 | 2 1/8 | - | - | - |
|
ASME / ANSI B16.1 - 1998 - 주철 파이프 플랜지 및 플랜지 피팅
25, 125, 250 주철 파이프 플랜지 및 플랜지 피팅 커버에 대한이 표준 :
(a) 압력 - 온도 등급,
- (b) 환형 설비의 개구부를 지정하는 크기 및 방법,
- (c) 마킹,
- (d) 재료,
- (e) 치수 및 공차,
- (f) 볼트, 너트 및 개스킷 치수
- (g) 시험.
ASME / ANSI B16.3 - 1998 - 가단성 철 나사 피팅
나사 식 가단성 철물 피팅에 대한이 규격은 150, 300 등급으로 다음에 대한 요구 사항을 제공합니다.
- (a) 압력 - 온도 등급
- (b) 환원구의 개구부를 지정하는 크기 및 방법
- (c) 마킹
- (d) 재료
- (e) 치수 및 공차
- (f) 스레딩
- (g) 도료
ASME / ANSI B16.4 - 1998 - 주철 나사 식 피팅
그레이 아이언 나사 피팅에 대한이 표준, 클래스 125 및 250은 다음을 포함합니다 :
- (a) 압력 - 온도 등급
- (b) 환원구의 개구부를 지정하는 크기 및 방법
- (c) 마킹
- (d) 재료
- (e) 치수 및 공차
- (f) 나사산 및
- (g) 도료
ASME / ANSI B16.5 - 1996 - 파이프 플랜지 및 플랜지 피팅
ASME B16.5 - 1996 파이프 플랜지 및 플랜지 피팅 표준은 압력 플랜지, 플랜지 및 플랜지 피팅을위한 개구부를 지정하는 압력 온도 등급, 재료, 치수, 공차, 마킹, 테스트 및 방법을 다룹니다.
이 표준에는 NPS 1/2에서 NPS 24 크기의 150, 300, 400, 600, 900, 1500 및 2500 등급의 플랜지가 포함되어 있으며 미터법과 미국 단위로 모두 제공됩니다. 이 표준은 주조 또는 단조 재료로 만든 플랜지 및 플랜지 피팅과 주조품, 단조 제품 또는 판재로 만든 블라인드 플랜지 및 특정 환원 플랜지에 한합니다. 또한이 규격에는 플랜지 볼트 체결, 플랜지 개스킷 및 플랜지 조인트에 대한 요구 사항 및 권장 사항이 포함됩니다.
ASME / ANSI B16.9 - 2001 - 공장 제작 단조 스틸 버트 용접 피팅
이 표준은 크기 NPS 1/2 ~ 48 (DN 15 ~ 1200) 크기의 가공 된 공장 제작 버트 용접 피팅의 전체 치수, 공차, 등급, 테스트 및 표시를 포함합니다.
ASME / ANSI B16.10 - 2000 - 밸브의 대면 및 엔드 투 엔드 치수
이 표준은 직선형 밸브의 face-to-face 및 end-to-end 치수와 앵글 밸브의 중심 대면 및 중심 대 종단 치수를 다룹니다. 이 밸브의 목적은 주어진 재질의 밸브, 유형 크기, 등급 등급 및 연결구의 설치 호환성을 보장하는 것입니다
ASME / ANSI B16.11 - 2001 - 단조 강철 피팅, 소켓 용접 및 나사산
이 표준은 단조 피팅 (소켓 용접 및 나사산 모두)의 정격, 치수, 공차, 마킹 및 재료 요구 사항을 다룹니다.
ASME / ANSI B16.12 - 1998 - 주철 나사 식 배수 장치
주철 스크류 배수구 피팅에 대한이 규격은 다음을 포함한다.
- (a) 환원구의 개구부를 지정하는 크기 및 방법
- (b) 마킹
- (c) 재료
- (d) 치수 및 공차
- (e) 나사산 가공
- 갈비뼈
- (g) 도료
- (h) 경사 배출 노즐, 입력축, 밑판, 기초 볼트 구멍 (표 1 및 표 2 참조).
ASME / ANSI B16.14 - 1991 - 철관 플러그, 부싱 및 파이프 나사가있는 록크
철제 파이프 플러그, 부싱 및 파이프 나사가있는 록크 (locknuts) 용 표준 규격 :
- (a) 압력 - 온도 등급 :
- (b) 크기;
- (c) 마킹;
- 물질 (d);
- (e) 치수 및 공차;
- (f) 나사 가공; 과
- (g) 패턴 테이퍼.
ASME / ANSI B16.15 - 1985 (R1994) - 주조 브론즈 스레드 피팅
이 규격은 주로 클래스 125 및 클래스 250 브론즈 스레드 파이프 피팅을 주조하는 것에 관한 것이다. 특정 요구 사항은 또한 단조 또는 주조 플러그, 부싱, 커플 링 및 캡과 관련됩니다. 이 표준에는 다음 내용이 포함됩니다.
- (a) 압력 - 온도 등급;
- (b) 환원 관 이음쇠의 개구부를 지정하는 크기 및 방법;
- (c) 마킹;
- (d) 주조 품질 및 재료에 대한 최소 요구 사항
- (e) 미국 관습 및 미터법 (SI) 단위의 치수 및 공차;
- (f) 스레딩.
ASME / ANSI B16.18 - 1984 (R1994) - 주조 동합금 납땜 연결 압력 피팅
구리 수관과 함께 사용하도록 설계된 주조 동합금 납땜 조인트 피팅에 대한이 표준은 다음에 대한 요구 사항을 설정합니다.
- (a) 압력 - 온도 등급;
- (b) 최종 연결에 대한 약어.
- (c) 부속품의 개구부를 지정하는 크기 및 방법;
- (d) 표시;
- (e) 재료;
- (f) 치수 및 공차; 과
- (g) 시험.
ASME / ANSI B16.20 - 1998 - 파이프 플랜지 - 링 - 조인트, 나선형 - 및 자켓 용 금속 개스킷
이 표준은 금속 링 조인트 가스켓, 나선형 금속 가스켓 및 금속 재킷 가스켓 및 필러 재료의 재료, 치수, 공차 및 표시를 다루고 있습니다. 이 개스킷은 참조 플랜지 표준 ASME / ANSI B16.5, ASME B16.47 및 API-6A에 설명 된 플랜지와 함께 사용하기 위해 치수 적으로 적합합니다. 이 표준은 볼록한면과 평면 플랜지와 함께 사용하기 위해 나선형으로 감은 금속 가스켓과 금속 자켓 가스켓을 다룹니다. API-601 또는 API-601 대체합니다.
ASME / ANSI B16.21 - 1992 - 파이프 플랜지 용 비금속 플랫 가스켓
배관의 볼트 식 플랜지 이음 부에 대한 비금속 플랫 가스켓에 대한이 규격은 다음을 포함한다.
- (a) 유형과 크기;
- 물질 (b);
- (c) 치수 및 허용 공차.
ASME / ANSI B16.22 - 1995 - 연신 된 동 및 동합금 납땜 조인트 피팅
이 표준은 ASTM B 88 (물 및 일반 배관 시스템), B 280 (냉난방 및 냉동 서비스)에 부합하는 이음매없는 동관과 함께 사용하도록 설계된 단조 구리 및 연철 합금, 솔더 조인트, 이음새없는 피팅에 대한 규격을 수립합니다. B 819 (의료 가스 시스템) 및 ASTM B 32에 부합하는 납땜 재료, AWS A5.8을 준수하는 납땜 재료 또는 ASME B1.20.1을 준수하는 테이퍼 파이프 나사로 조립하려는 피팅. 이 규격은 주조 동합금 압력 피팅을 덮는 ASME B16.18과 관련이있다. 솔더링에 적합한 피팅 엔드에 대한 요구 사항을 제공합니다. 이 표준에는 다음 내용이 포함됩니다.
- (a) 압력 온도 등급;
- (b) 최종 연결에 대한 약어.
- (c) 부속품의 개구부를 지정하는 크기 및 방법;
- 마킹;
- (e) 재료;
- (f) 치수 및 공차; 과
- (g) 시험.
ASME / ANSI B16.23 - 1992 - 주조 동합금 납땜 조인트 배수 피팅 (DWV)
이 표준은 드레인, 폐기물 및 벤트 (DWV) 시스템 용으로 설계된 캐스트 구리 합금 솔더 조인트 배수 피팅에 대한 사양을 정하고 있습니다. 이 피팅은 ASTM B 306, 구리 배수 튜브 (DWV) 및 ASTM B 32에 부합하는 납땜 재료로 조립되는 피팅 또는 ASME B1.20.1을 준수하는 테이퍼 파이프 나사를 준수하는 이음매없는 동관과 함께 사용하도록 설계되었습니다 . 이 표준은 ASME B16.29, Wrought Copper 및 Wrought Copper Alloy Solder Joint Drainage Fittings (DWV)와 관련이 있습니다. 솔더링에 적합한 피팅 엔드에 대한 요구 사항을 제공합니다. 이 표준은 다음을 포함합니다 :
- (a) 설명;
- (b) 피치 (기울기);
- (c) 최종 연결에 대한 약어.
- (d) 피팅을 줄이기위한 개구부를 설계하기위한 크기 및 방법;
- 마킹;
- 물질 (f); 과
- (g) 치수 및 공차
ASME / ANSI B16.24 - 1991 (R1998) - 주조 동합금 파이프 플랜지 및 플랜지 피팅
25, 125, 250 및 800 주철 파이프 플랜지 및 플랜지 피팅 커버에 대한이 표준 :
- (a) 압력 온도 등급,
- (b) 축소 된 피팅을위한 개구부를 지정하는 크기 및 방법,
- (c) 마킹,
- (d) 재료,
- (e) 치수 및 공차,
- (f) 볼트, 너트 및 개스킷 치수
- (g) 시험.
ASME / ANSI B16.25 - 1997 - 버트 용접 엔드
- 이 표준은 용접에 의해 배관 시스템에 결합되는 배관 부품의 맞대기 용접 말단의 준비를 다룬다. 여기에는 용접 베벨, 헤비 월 컴포넌트의 외부 및 내부 형상 및 내부 단부 준비 (치수 및 공차 포함)에 대한 요구 사항이 포함됩니다. 커버리지에는 다음과 같은 조인트 준비가 포함됩니다.
- (a) 뒷받침 고리가 없다.
- (b) 분할 또는 비 연속적인지지 링;
- (c) 솔리드 또는 연속 백킹 링;
- (d) 소모품 삽입 링;
- (e) 가스 텅스텐은 루트 패스의 용접 (GTAW)입니다. 구성 요소를 주문할 때 모든 받침 링 준비에 대한 세부 사항을 지정해야합니다.
ASME / ANSI B16.26-1988 - 플레어 동관 용 주조 동합금 피팅
Flared Copper Tubes 용 Cast Copper Alloy Fitting에 대한이 표준은 다음과 같습니다.
- (a) 압력 등급;
- (b) 재료;
- (c) 크기;
- (d) 나사산;
- (e) 마킹.
ASME / ANSI B16.28 - 1994 - 단조 강철 부싱 용접 반 반지름 팔꿈치 및 반품
이 표준은 단조 엘보와 리턴 반제품 탄소강 및 합금강에 대한 등급, 전체 치수, 테스트, 공차 및 표시를 포함합니다. 단련 된 용어는 파이프, 튜빙, 플레이트 또는 단조로 만들어진 부속품을 나타냅니다.
ASME / ANSI B16.29-1994 - 단조 된 동 및 단조 동합금 납땜 조인트 배수 피팅 (DWV)
구리 배수관과 함께 사용하도록 설계된 가공 구리 및 가공 구리 합금 납땜 조인트 배수구의 표준은 다음을 포함합니다.
- (a) 설명,
- (b) 피치 (기울기),
- (c) 최종 연결에 대한 약어,
- (d) 피팅 류를 줄이기위한 개구부의 지정 방법 및 크기,
- (마) 마킹,
- (f) 재료,
- (g) 치수 및 공차.
ASME / ANSI B16.33 - 1990 - 가스 배관 시스템에 사용하기 위해 수동으로 작동되는 금속 가스 밸브 최대 125 psig
일반이 규격은 NPS 1.2에서 NPS 2까지의 수동식 금속 밸브에 대한 요구 사항을 다루고 있으며, 가스 서비스 라인의 끝 부분과 가스 조절기 및 계기 앞의 가스 차단 밸브로 옥외에 설치하기 위해 가스 배관의 지정된 게이지 압력 시스템은 125 psi (8.6 bar)를 초과하지 않습니다. 이 표준은 섭씨 영하 29 도와 섭씨 66 도의 온도 환경에서 작동되는 밸브에 적용됩니다. 설계이 표준은 가스 배관 시스템에 사용하기에 적합하도록 제조시 밸브가 가져야하는 최소 기능, 특성 및 특성을 설명합니다.
ASME / ANSI B16.34 - 1996 - 밸브 - 플랜지, 나사산 및 용접 말단
이 표준은 새로운 밸브 구조에 적용되며 주조, 단조 및 조립 플랜지, 나사산 및 용접 말단 및 강재의 웨이퍼 또는 플랜지리스 밸브에 대한 압력 - 온도 등급, 치수, 공차, 재료, 비파괴 검사 요구 사항, 테스트 및 마킹을 다룹니다 , 니켈 계 합금 및 표 1에 나와있는 기타 합금으로 구성됩니다. 플랜지 또는 플랜지 사이에 설치된 웨이퍼 또는 플랜지리스 밸브는 볼트 식 또는 관통 볼트 식으로 플랜지 끝 밸브로 처리해야합니다.
ASME / ANSI B16.36 - 1996 - 오리피스 플랜지
이 표준은 오리피스 차압 연결구가있는 플랜지 (ASME B16.5에서 다루는 플랜지와 유사)를 포함합니다. 적용 범위는 다음으로 제한됩니다.
- (a) 용접 넥 플랜지 300, 400, 600, 900, 1500 및 2500 클래스
- (b) 슬립 온 및 나사산 클래스 300
ASME / ANSI B16.38 - 1985 (R1994) - 가스 분배 용 대형 금속 밸브
이 표준은 공통 중심선에 입구와 출구가있는 공칭 파이프 크기 2 1/2 ~ 12의 수동식 금속 밸브만을 다루고 있으며 이는 유통 및 서비스에 사용하기 위해 개방에서 완전 폐쇄로의 가스 흐름을 제어하는 데 적합합니다 그러한 분배 배관 시스템이 연방 규정 (cfr), 제 49 편, 제 192 부, 파이프 라인에 의한 자연 및 기타 가스의 운송에 따라 작동 될 수있는 최대 게이지 압력; 최소 안전 표준은 125 psi (8.6 bar)를 초과하지 않습니다. 밸브 시트, 씰 및 스템 패킹은 비금속 적이 될 수 있습니다.
ASME / ANSI B16.39 - 1986 (R1998) - 전성 철제 나사 식 배관 유니온
나사 식 연성 철제 유니온, 150, 250 및 300 등급에 대한이 표준은 다음에 대한 요구 사항을 제공합니다.
- (a) 디자인
- (b) 압력 - 온도 등급
- (c) 크기
- (마) 마킹
- (e) 재료
- 관절과 좌석 (f)
- 쓰레드 (g)
- (h) 정수압 강도
- (i) 인장 강도
- (j) 공기압 시험
- (k) 샘플링
- (l) 코팅
- (m) 치수
ASME / ANSI B16.40 - 1985 (R1994) - 수동 작동 열가소성 가스
이 표준은 공칭 크기 1.2에서 6까지 수동 열가소성 밸브를 다루고 있습니다 (표 5 참조). 이 밸브는 열가소성 분배 주전원 및 서비스 라인에서 바닥 아래에서 사용하기에 적합합니다. 이러한 분배 배관 시스템이 작동 될 수있는 최대 압력은 연방 규정 (CFR) Title 49, Part 192, 파이프 라인을 통한 자연 및 기타 가스의 운송; .20 ℃의 온도 범위에 대한 최소 안전 표준. F 내지 100 ℃이다. F (0.29 내지 38 ℃)이다. 이 표준은이 표준에 대한 적합성을 입증하는 데 필요한 조건으로 각 밸브 설계에 대한 각 공칭 밸브 크기에 대한 자격 요구 사항을 설정합니다. 이 표준은 천연 가스 (합성 천연 가스 (SNG) 포함) 및 액화 석유 (LP) 가스 (공기의 혼합 유무에 관계없이 증기로 분배 됨)의 지상 배관 시스템에서 사용하기 위해 새로 제조 된 밸브에 대한 요구 사항을 설정하거나 이들의 혼합물.
ASME / ANSI B16.42 - 1998 - 연성 철관 플랜지 및 플랜지 피팅, 클래스 150 및 300
이 표준은 클래스 150 및 300 주철 파이프 플랜지 및 플랜지 붙이 관 이음쇠의 최소 요구 사항을 다룹니다. 적용되는 요구 사항은 다음과 같습니다.
- (a) 압력 - 온도 등급
- (b) 개구부를 지정하는 크기 및 방법
- (c) 마킹
- (d) 재료
- (e) 치수 및 공차
- (f) 오점, 너트 및 개스킷
- 시험
ASME / ANSIB16.44 - 1995 - 집 배관 시스템에 사용하기 위해 수동으로 작동되는 금속 가스 밸브
이 표준은 새로운 밸브 구조에 적용되며 가스 미터 배출구와 흡입구 연결부 사이의 실내 가스 배관에 설치 될 때 가스 차단 밸브로서 옥내 설치를 위해 NPS 1 / 2-2 크기의 1/4 회전 수동식 금속 밸브를 포함한다. 가스기구.
ASME / ANSI B16.45 - 1998 - Sovent 배수 시스템 용 주철 피팅
자체 통풍, 1 액형 솔벤트 배수 시스템에 사용되는 주철 배수 장치의 표준은 다음을 포함합니다 :
- (a) 설명
- (b) 피팅을 줄이기위한 개구부를 지정하기위한 크기 및 방법
- (c) 마킹
- (d) 재료
- (e) 피치
- (f) 디자인
- (g) 치수 및 공차
- (h) 검사
ASME / ANSI B16.47 - 1996 - 대구경 강철 플랜지 : NPS 26 - NPS 60
이 규격은 NPS 26 ~ NPS 60 등급 및 등급 75, 150,0300, 400, 600 및 900 크기의 파이프 플랜지에 대한 압력 온도 등급, 재료, 치수, 공차, 마킹 및 테스트를 다룹니다. 플랜지는 주조, 단조, 또는 플레이트 (블라인드 플랜지 만 해당) 재료. 볼트 및 가스켓에 대한 요구 사항 및 권장 사항도 포함되어 있습니다.
ASME / ANSI B16.48 - 1997 - 스틸 라인 블랭크
이 표준은 ASME B16 사이의 설치를 위해 NPS 1/2에서 NPS 24 크기의 작동 라인 블랭크에 대한 압력 - 온도 등급, 재료, 치수, 공차, 마킹 및 테스트를 다룹니다. 150, 300, 600, 900, 1500 및 2500 압력 등급에서 5 개의 플랜지.
ASME / ANSI B16.49 - 2000 - 운송 및 유통 시스템을위한 공장 제작 단조 강철 부싱 용접 유도 굴곡
이 표준은 유도 굴곡 공정에 의해 생성 된 화학적 및 기계적 특성이 제어 된 탄소강 재료의 공장 제작 파이프 라인 벤드에 대한 설계, 재료, 제조, 시험, 표시 및 검사 요구 사항을 다루고 있습니다. 이 표준은 운송 및 유통 배관 응용 분야 (예 : ASME B31.4, B31.8 및 B31.11)의 유도 굴곡부를 다루고 있습니다. 공정 및 전원 배관은 여기에 설명 된 제한 및 시험에 적합하지 않을 수있는 다양한 요구 사항 및 재료를 가지고 있습니다. 그러므로이 표준에 포함되지 않는다.
