| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008. |
| 모델 번호: | 빛나는 파이프 |
| 최소 주문 수량: | 1톤 |
|---|---|
| 가격: | 0-1000000USD |
| 포장 세부 사항: | 플라스틱 모자 등을 가진 가닥 나무로 되는 케이스 /Iron 케이스/ 뭉치 |
| 배달 시간: | 10days-> |
| 지불 조건: | T/T, L/C, D/A |
| 공급 능력: | 고객들의 요구조건에 따르면 |
| 기준: | ASTM A335 (미국 표준), EN 10216-2 (유럽 표준) | 외경 (OD): | 12.7-304.8mm |
|---|---|---|---|
| 벽 두께 (WT): | Sch 5 ~ xxs | 기능: | 버너에서 빛나는 열을 흡수하십시오 |
| 적용 영역: | 원유, 탄화수소 가공 예열 | ||
| 강조하다: | P5 합금 무선 복사 파이프,ASTM A335 꿰매지 않는 방사선 파이프,방열기용 무선 방사선 파이프 |
||

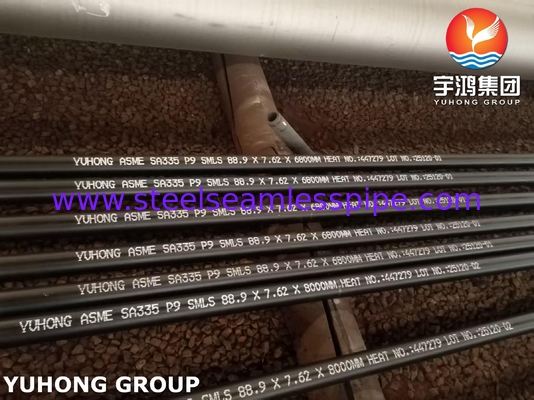

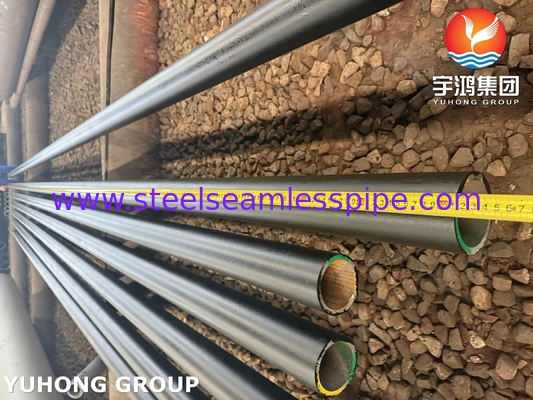

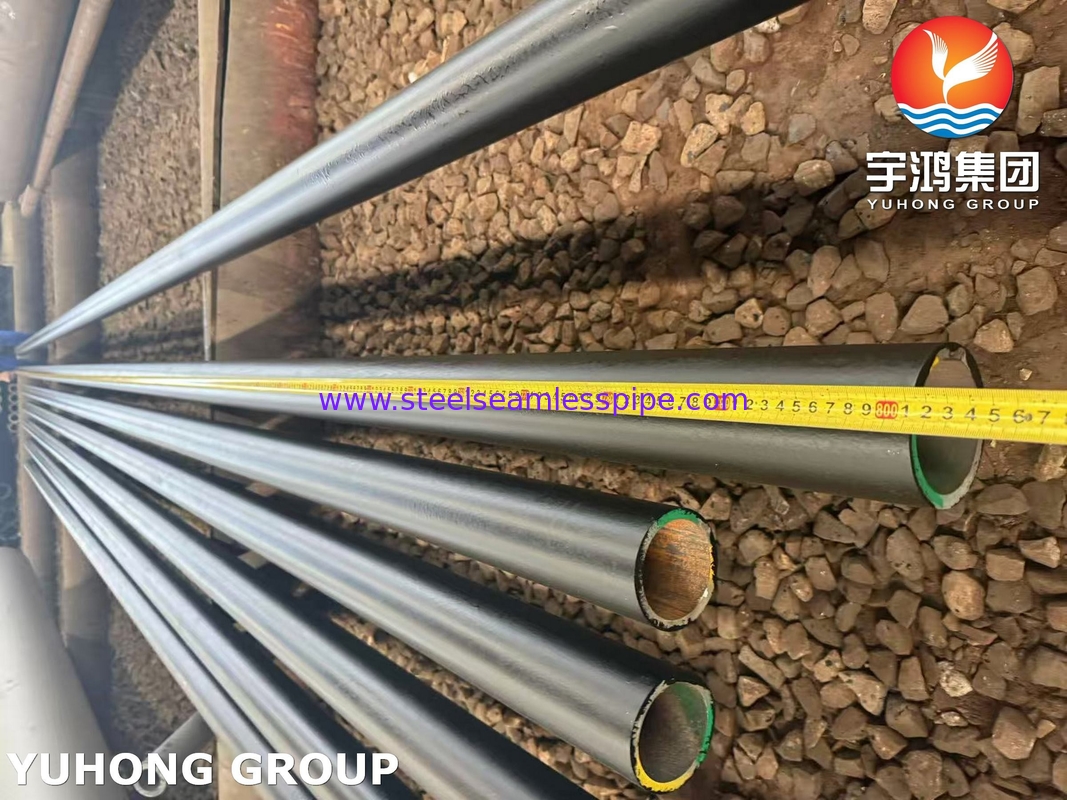

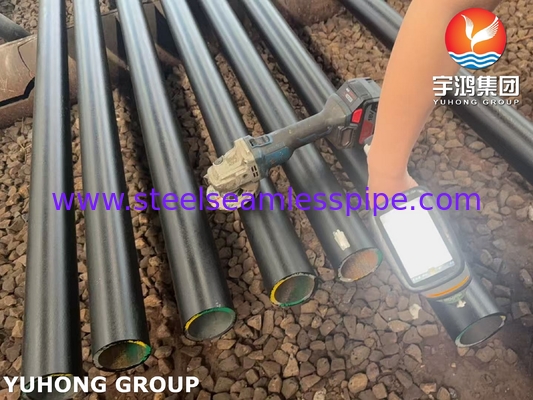

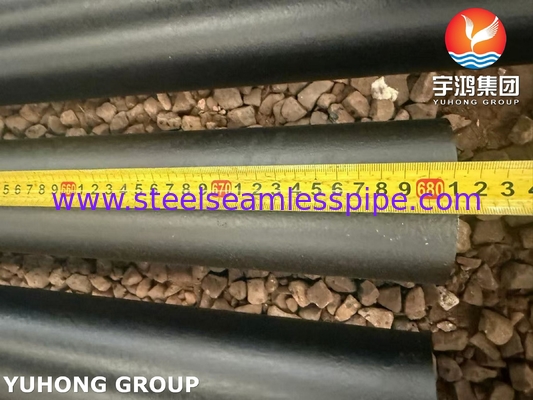

ASTM A335 P5 합금강의 꿰매지 않는 방사선 파이프의 필수 요소입니다.API 560 가열기, 널리 사용정유 공장 및 석유화학 공장고온 및 고압 용도로 설계 된 이 파이프는 뛰어난 열 전도성, 부식 저항성, 내구성을 제공합니다.효율적인 열 전달과 안정적인 성능을 보장합니다.방사선 난방 부위
| 매개 변수 | 세부 사항 |
|---|---|
| 제품 이름 | ASEM A335, P5 |
| 소재 등급 | ASTM A335 P5 (연결 없는 페리틱 알로이 스틸 파이프) |
| 표준 | ASTM A335 (미국 표준), EN 10216-2 (유럽 표준) |
| 적용 | 가열열기, 발전소, 정유 공장 및 석유화학 공장 등에 널리 사용됩니다. |
| 주요 특성 | 높은 온도 강도, 우수한 부식 저항성, 열 전도성 |
| 공통 차원 | 외부 지름 (OD): 1/2 " - 24", 벽 두께: 스케줄 5 ~ XXS |
| 일반 섹션 | 콘벡션 튜브, 방사선 튜브 및 소화 된 히터에서 열 흡수 구성 요소 |
| 구성 요소 | 기능 | 전형적인 재료 (ASTM) | 전형적인 재료 (EN) |
|---|---|---|---|
| 방사선 튜브 | 연소기에서 방사선 열을 흡수 | ASTM A335 P5, P9, P11, P22 | EN 10216-2 10CrMo9-10, X10CrMoVNb9-1 |
| 콘벡션 튜브 | 연소 가스로부터의 컨벡션 열을 흡수합니다 | ASTM A213 T11, T22 | EN 10216-2 13CrMo4-5, 16Mo3 |
| 피니트 파이프 | 열 전달 표면 면적 증가 | ASTM A192, A179 | EN 10216-2 P235GH, 16Mo3 |
| 튜브 지원 | 튜브를 위치에서 유지 하 고, 굽는 것을 방지 | ASTM A36, A516 Gr 70 | EN 10025 S235JR, S355J2 |
| 헤더 | 파이프로 유체를 배포/출출 | ASTM A335 P5, P11 | EN 10216-2 10CrMo9-10 |
| 연소기 | 가열 된 히터에 열을 생성 | 스테인리스 스틸 304·316 | EN 10088-1 X5CrNi18-10, X6CrNiMo17-12-2 |
| 반열물질 | 히터 구조를 보호하기 위한 단열 | 화면 벽돌, 고 알루미나 벽돌 | 동등한 유럽 불탄소 물질 |
| 크로스오버 파이프 | 방사선 및 컨벡션 섹션을 연결 | ASTM A335 P5, P11, P22 | EN 10216-2 10CrMo9-10, X10CrMoVNb9-1 |
| 외부 지름 (OD) | 벽 두께 (WT)(Sch 5 ~ XXS) | 일반적인 응용 프로그램 |
|---|---|---|
| 1/2" (12.7mm) | 20.77mm ~ 12.7mm | 컨벡션 튜브, 헤더 파이프 |
| 1" (25.4mm) | 3.38mm ~ 14.27mm | 방사선 튜브, 크로스오버 파이프 |
| 2" (50.8mm) | 3.91mm ~ 19.05mm | 컨벡션 튜브, 프로세스 파이프 |
| 4인치 (101.6mm) | 40.78mm ~ 23.83mm | 방사선 튜브, 헤더 |
| 8인치 (203.2mm) | 6.35mm ~ 30.96mm | 헤더, 고온 파이프 |
| 12인치 (304.8mm) | 6.35mm ~ 38.1mm | 주요 유통 헤더 |
| 구성 요소 | 위치/지구 | 기능 |
|---|---|---|
| 방사선 튜브 | 방사선 부문 | 연소기에서 방사선 열을 흡수 |
| 콘벡션 튜브 | 컨벡션 섹션 | 연소 기체의 잔류 열을 흡수합니다. |
| 피니트 파이프 | 컨벡션 섹션 | 표면 면적 증가로 열 전달을 향상 |
| 연소기 | 방사선 및 바닥 부문 | 연료를 태워서 열을 공급 |
| 헤더 | 입구/출구 연결 | 프로세스 유체를 배포하고 수집 |
| 튜브 지원 | 온 온 히터 | 튜브 정렬을 유지 하 고, 느슨 함을 방지 |
| 반열물질 | 히터 벽 및 바닥 | 고온으로부터 구조 철강을 고립하고 보호 |
| 크로스오버 파이프 | 방사선 면과 동화 면 사이 | 히터 영역 사이의 유체 전송 |
| 에어 프리 히터 | 히터 하류 | 연소 가스에서 소모 열을 재구성하여 공기 가열 |
| 스택/관류 | 히터 출구 | 배기 가스 |
| 적용 영역 | 세부 사항 |
|---|---|
| 정유소 | 원유 전열, 탄화수소 가공 |
| 석유화학 공장 | 화학반응을 위한 난방 공정 액체 |
| 발전소 | 열 회수 및 증기 생산 |
| 산업용 오븐 | 고온 열 전달 |
