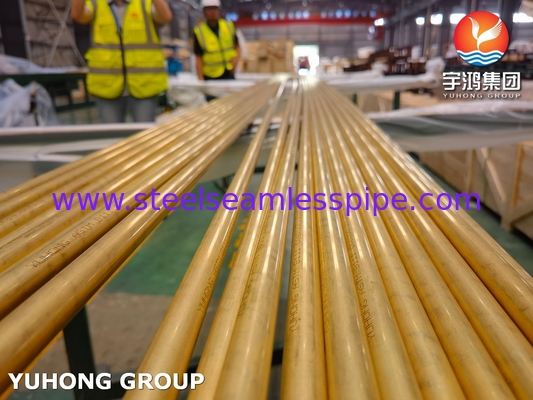

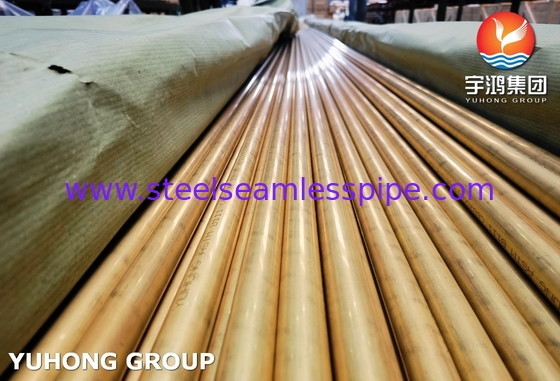

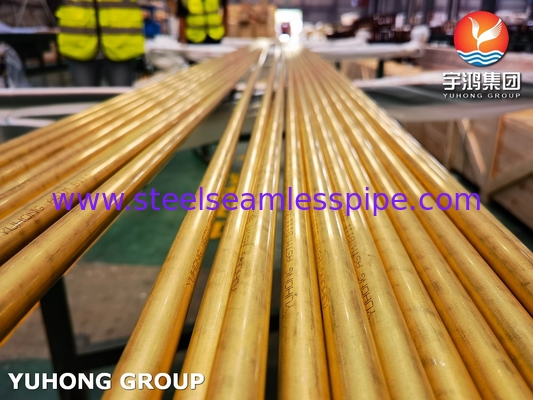

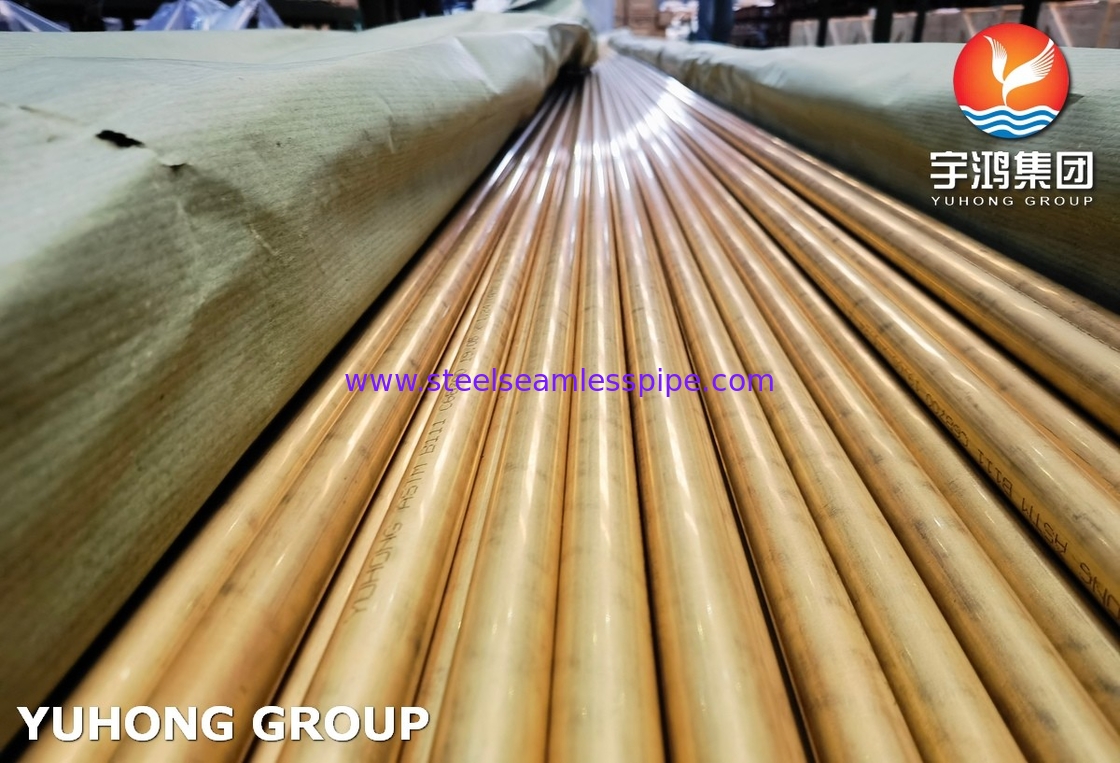

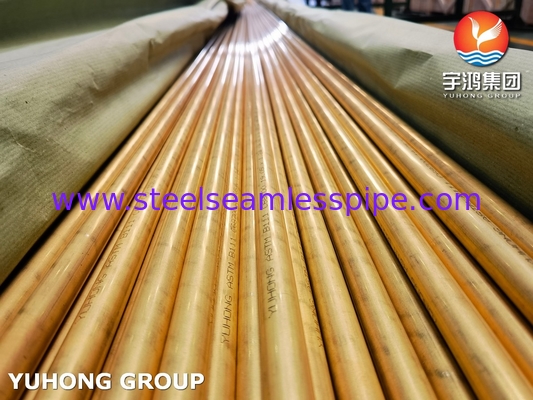

ASME SB111 C68700 열 교환기용 매듭 없는 구리 파이프 O61

ASME SB111 C68700 열 교환기 위한 O61 매듭 없는 청동 파이프

ASME SB111꿰매지 않는 튜브는 일반적으로콘덴서와 증발기

ASME SB111 C68700재료 의 질 과 구성

• 기본 재료, 우수한 열 전도성 및 기계 강도를 제공합니다. Cu:760.0~79.0%

• 부식 저항성을 유지하면서 강도와 가공성을 향상시킵니다.

• 특히 고속 바다 물에서 부식 저항성을 향상시킵니다.10.8 2.5%

• 침식 및 충돌에 대한 저항을 추가합니다. Fe:00.05 0.20%

• 물 시스템에서 장기적인 내구성을 보장하는 데00.02 0.06%

• 가공성을 유지합니다. 낮은 함유량은 RoHS와 같은 환경 규정을 준수하도록합니다. Pb:≤0.05%

ASME SB111 C68700제품 차원 및 허용량

1외부 지름 (OD)

범위/값: 6mm - 300mm

허용: OD ≤ 50 mm의 경우 허용값은 ±0.05 mm, OD > 50 mm의 경우 허용값은 ±0.1 mm입니다.

참고: 정확한 OD 허용값은 열 교환기 및 응축기에 호환성을 보장합니다.

2벽 두께 (WT)

범위/값: 0.5mm - 10mm

허용: 명목 두께의 ±10%

참고: 균일한 벽 두께는 일관된 기계적 및 열적 성능을 보장합니다.

3길이는

범위/값: 최대 12m

허용 범위: 고정된 길이의 경우 ±5mm

참고: 특정 프로젝트 요구 사항을 충족하도록 사용자 정의 할 수 있습니다.

4직선성

범위/값: ≤1 mm/m

용도: 특별히 표시되지 않습니다.

참고: 조립 중에 쉽게 설치 및 정렬 할 수 있습니다.

ASME SB111 C68700 배달 조건

• 표면 마감: 부드럽고 밝고, 긁힌 점, 구멍, 산화 등 결함 이 없습니다.
• 청소: 기름, 지방 및 기타 잔해를 제거하기 위해 내부 및 외부를 청소합니다.
• 포장: 운송 도중 손상을 방지하기 위해 보호용 플라스틱 포장지 또는 나무 상자로 포장됩니다.
• 열처리: 가열 된 상태, 스트레스 해제 상태 또는 당겨진 상태, 고객의 요구 사항에 따라 공급됩니다.
• 표기: 튜브는 추적성을 위해 합금 이름, 크기 및 팩 번호로 표시됩니다.
• 사용자 정의: 길이, 가공 또는 특별 코팅 (예를 들어, 항성화) 요청에 따라 제공됩니다.

ASME SB111 C68700 성능 특성

1팽창 강도

값: 310 - 450 MPa. 높은 기계적 강도를 제공합니다. 까다로운 응용 프로그램에 적합합니다.

2.수출력

값: 105 ~ 220 MPa. 중저압 시스템에서 충분한 강도 강도.

3- 길들여

값: ≥ 35% 좋은 유연성은 제조 과정에서 구부러지고 불타고 형성 할 수 있습니다.

4열전도성

값: ~ 120 W/M·K 열 교환기 및 응축기에 중요한 열 전달 효율이 우수합니다.

5부식 저항성

가치: 해수에서 탁월합니다. 해양 환경에서 소금 제거, 충돌 및 생물 오염에 매우 저항합니다.

6침식 저항성

가치: 높습니다. 알루미늄 함유량은 고속 물 또는 격동적 인 흐름에 대한 저항성을 향상시킵니다.

7작동 온도

값: 최대 300°C. 고온 산업 및 해양용 용도로 적합합니다.

8밀도

값: ~ 8.53g/cm3 구리 합금의 표준 밀도, 설비에 대한 관리 가능한 무게를 보장합니다.

ASME SB111 C68700표준 인증서

• B111: 구리 및 구리 합금의 원활한 콘덴서 튜브에 대한 표준 사양.
• EN 12451 유럽: 열 교환기에 대한 구리 및 구리 합금의 매듭없는 튜브에 대한 표준
• ISO 19688: 열 교환기에 필요한 시합이 없는 구리 합금 파이프에 대한 국제 표준.
• BS2871 3부: 온도 교환기 및 응축기에 대한 매듭없는 튜브에 대한 영국 표준.
• RoHS 준수:위험물질의 제한, 안전을 위해 최소한의 납 함량을 보장합니다.
• NACE MR0175: H2S 부식 저항이 필요한 산성 서비스 환경에 적합성을 보장합니다.
• PED 준수: 유럽에서 압력장비 지침의 준수.
