| 원래 장소: | 중국, 한국 |
| 브랜드 이름: | YUHONG |
| 인증: | ASME, ASTM, ASME U Stamp |
| 모델 번호: | 튜브 펀들, 튜브 시트 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | 0-1000000USD |
| 포장 세부 사항: | 목재의 수출 상자 |
| 배달 시간: | 30-60days |
| 지불 조건: | T/T, L/C, D/A |
| 공급 능력: | 15개 세트 / 달 |
| Tube: | ASME SA213 TP316L | Tubesheet: | ASTM A350 GRADE LF2 CLASS 1 |
|---|---|---|---|
| Baffles: | A/SA 516 Gr.70+N | Rods: | ASTM A194 Grade 2H |
| Spacers: | ASME SA213 TP316L | Support Plate: | SA516 GR.70N |
| 강조하다: | ASME U 스탬프 열교환기 튜브 번들,TP316L 스테인리스 스틸 튜브 펀들,쉘 및 튜브 열교환기 부품 |
||

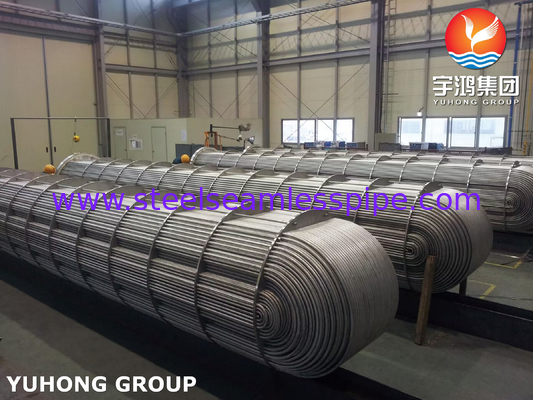

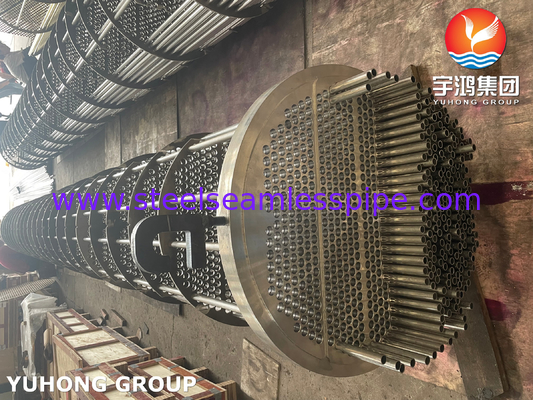

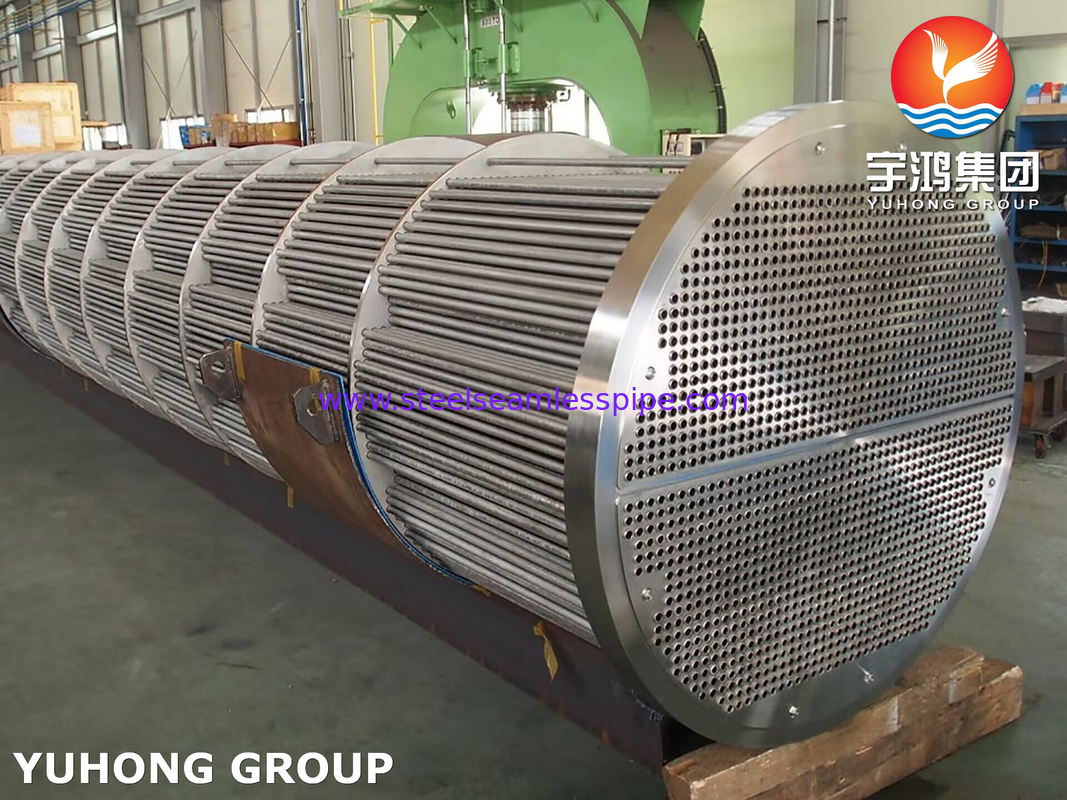

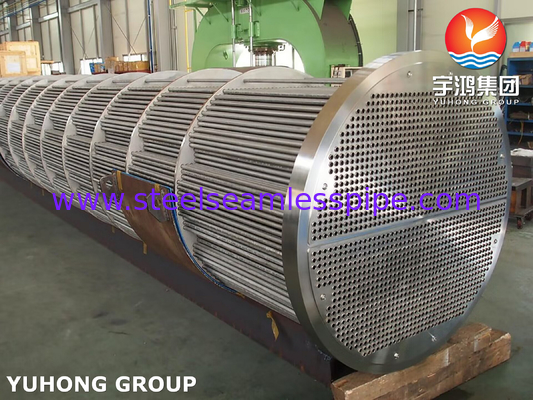

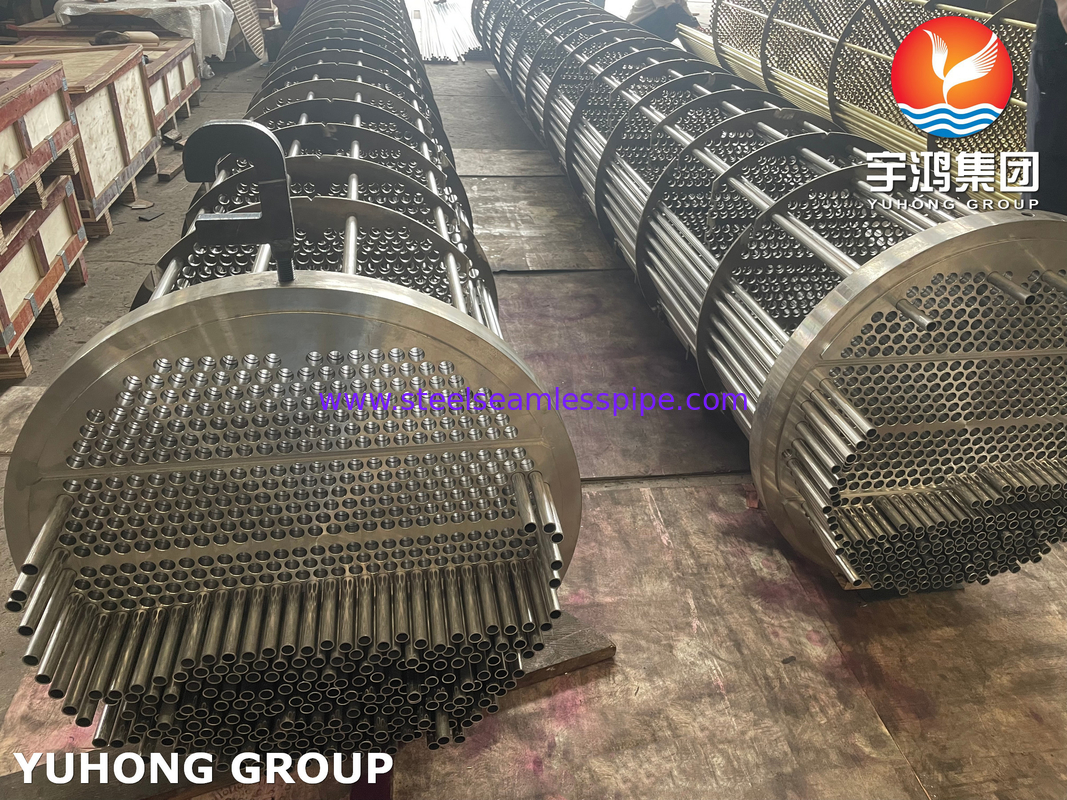

ASME Sec VIII U 스탬프 TP316L SS 튜브 번들 염화물 내성 NACE MR0175
저희는 쉘 & 튜브 열교환기, 오일 쿨러, 증기 히터, 공기 예열기, 핀 튜브 쿨러, 핀 튜브 히터, 냉각탑, 냉각 장비, 응축기, 공기 수신기, 고로 오일 쿨러, 열풍 발생기, 산업용 열교환기, 증발기, 열교환기 코일, 라디에이터, 압력 용기, 권선 핀 튜브/쿨러, 압출 핀 튜브, 직사각형/정사각형 핀 튜브 및 기타 모든 열 전달 제품을 전문적으로 제조합니다.
| YUHONG GROUP 열교환기 튜브 번들 부품 - 081-E-0001 A/B/C | |||||||
| NO. | POS | DESPRITION | SIZE | MATERIAL | OVERLAY CLADDING | QUANTITY | |
| A | A--0 | Seamless TUBE | Ø19.05×2.11(min) x7315mm | ASME SA213 TP316L | / | 2490 | PCS |
| 11 | 3-1 | S.T. TUBE SHEET | Ø997×81mmT | SA350 LF2 CL1N | 8MM SS316L | 3 | PC |
| 12 | 3-2 | F.L. TUBE SHEET | Ø926×81mmT | SA350 LF2 CL1N | 8MM SS316L | 3 | PC |
| 17 | 4-5 | GASKET | Ø926×4mmT | SS316L+GRAPHITE | / | 9 | PCS |
| 21 | 5-4 | STUD B./2H.N | 1-8UNC×395L | SA320-L7/SA194-2H | / | 108 | PCS |
| 22 | 5-5 | SQ. STUD B./2H.N | 1-8UNC×445L | SA320-L7/SA194-2H | / | 33 | PCS |
| 27 | 7-1 | F.T H.D FLANGE | Ø1026×Ø894×100mmT | SA350 LF2 CL1N | 3MM SS316L | 3 | PC |
| 28 | 7-2 | F.T H.D COVER | Ø894×25mmT | SA516 GR.70N | 3MM SS316L | 3 | PC |
| 29 | 7-3 | BACKING RING | Ø1026×Ø894×167mmT | SA350 LF2 CL1N | / | 3 | PC |
| 32 | 10 | CONNECTION PIECES | Ø1018×Ø914×27mT | SA516 GR.70N | / | 6 | PCS |
| 33 | 1-1 | BAFFLE | Ø935.2×649.2×10mmT | SA516 GR.70N | / | 3 | PC |
| 34 | 1-2 | BAFFLE | Ø935.2×649.2×8mmT | SA516 GR.70N | / | 21 | PCS |
| 35 | 1-3 | BAFFLE | Ø935.2×649.2×10mmT | SA516 GR.70N | / | 3 | PC |
| 36 | 1-4 | BAFFLE | Ø935.2×649.2×8mmT | SA516 GR.70N | / | 21 | PCS |
| 37 | 1-5 | SUPPORT PLATE | Ø935.2×16mmT | SA516 GR.70N | / | 3 | PC |
| 38 | 3 | TIE ROD / NUTS | Ø13×6869mmL | SA36/194-2H | / | 24 | PCS |
| 39 | 4-1 | SEALING STRIP | 8×27×5579mmL | SA516 GR.70N | / | 12 | PCS |
| 40 | 4-2 | SEALING STRIP | 8×56.5×5579mmL | SA516 GR.70N | / | 6 | PCS |
| 41 | 5 | SLIDING SHOE | 16×41×6843mmL | SA516 GR.70N | / | 6 | PCS |
| 42 | 6 | IMPINGEMENT PLATE | T=12mm | SA516 GR.70N | / | 3 | PC |
| 43 | 7-1 | LIFTING LUG | 16×80×190 | SA516 GR.70N | / | 6 | PCS |
| 44 | 7-2 | LIFTING LUG | 16×80×190 | SA516 GR.70N | / | 6 | PCS |
| 45 | 7-3 | LIFTING LUG | 16×80×140 | SA516 GR.70N | / | 9 | PCS |
| 46 | 7-4 | LIFTING LUG | 16×95×170 | SA516 GR.70N | / | 12 | PCS |
| 47 | 7-5 | LIFTING LUG | 25×110×160 | SA516 GR.70N | / | 12 | PCS |
| 48 | 7-6 | LIFTING LUG | T=25mm | SA516 GR.70 | / | 12 | PCS |
| 49 | 7-7 | RIB PLATE | T=25mm | SA516 GR.70 | / | 12 | PCS |
| 50 | 7-8 | REINFORANCE PAD | T=14mm | SA516 GR.70 | / | 12 | PCS |
| 51 | 9-1 | EYE BOLT | M36×P4 | SA36 | / | 12 | PCS |
| 52 | 9-2 | PLUG | M36×P4×75 | SS304 | / | 12 | PCS |
| 53 | 10 | CENTERING PIN LUG | T=25mm | SA516 GR.70 | / | 6 | PCS |
| A | 열처리 | ||||||
| B | 수압 시험 | ||||||
| A | 경도 시험 | ||||||
| B | 기계적 특성 | ||||||
| A | 화학 분석 보고서 | ||||||
| B | 용접 절차 사양 | ||||||
Yuhong Group과 협력의 주요 이점
고객 만족을 최우선으로 하고 고품질 열교환기를 제공합니다.
Yuhong Group은 성능, 환경, 안전, 재료 선택, 유지 보수 및 수명과 같은 다양한 요소를 고려합니다.
경험이 풍부하고 숙련된 엔지니어를 통해 고객의 요구 사항을 충족하는 최상의 솔루션을 제공합니다.
