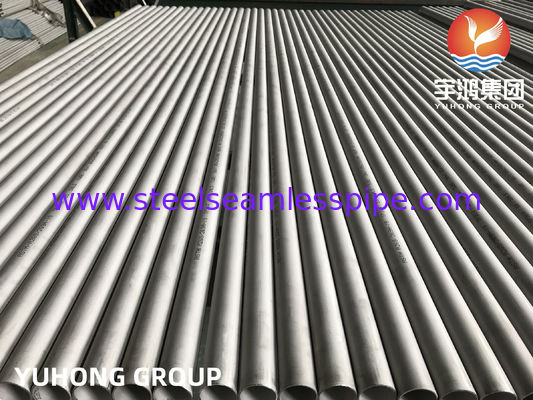

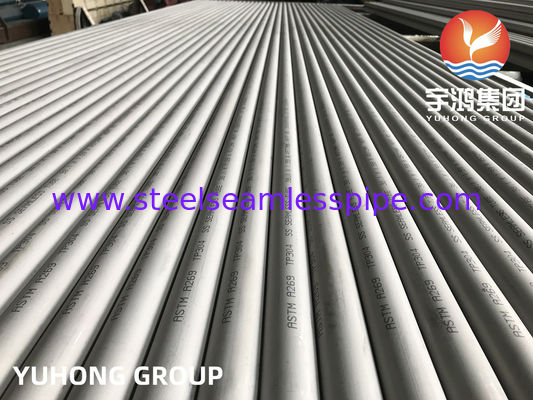

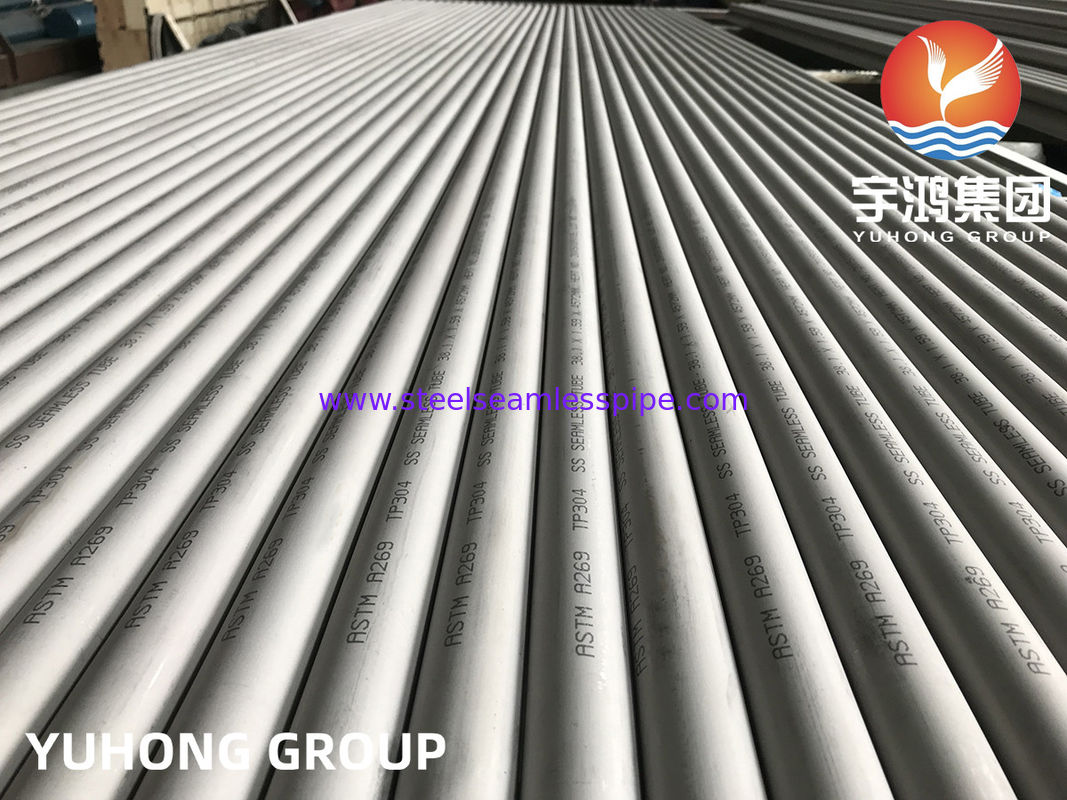

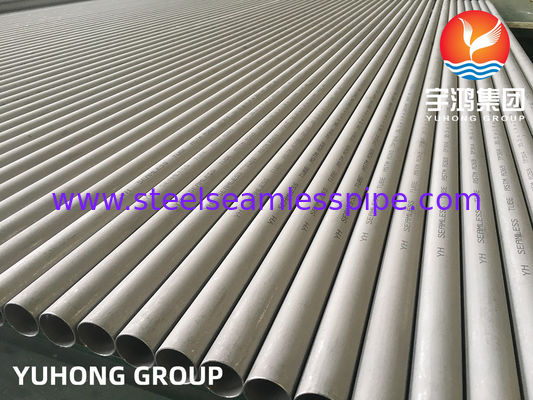

ASTM A269 TP304 스테인리스강 심리스 튜브
ASTM A269 TP304은 표준 심리스 및 용접 구성에 적용되는 오스테나이트계 등급입니다. 이 파이프는 니켈, 크롬 및 기타 합금 성분으로 설계되어 부식성 및 산화성 매체에 대한 저항성을 향상시킵니다. 밀도 8g/cm³ 및 녹는점 1400°C를 가진 이 튜브는 우수한 기계적 특성을 제공하며 다양한 압력 및 온도에서 안정적으로 성능을 발휘합니다.
제품 구성
심리스 튜브: 고온 빌렛을 금속 압출을 통과시켜 정밀하게 성형하여 생산되며, 고온 서비스에 대한 탁월한 강도와 하중 지지 능력을 제공합니다.
냉간 인발 심리스 파이프: 열간 압연 직후 상온에서 가공되어 우수한 표면 마감과 공격적인 매체에 대한 향상된 내성을 특징으로 합니다.
용접 파이프: 표준 용접 절차를 사용하여 제조되며, 저압 및 저온 응용 분야에 비용 효율적인 대안을 제공합니다.
ERW 튜브: 고전압 전류가 튜브를 통과하여 종단면을 용접할 때 생성되며, 필러 재료 없이 다양한 크기로 맞춤 제작할 수 있습니다.
제품 사양
형상 및 구성
원형, 직사각형, 정사각형, 유압, 직선, "U"자형, 코일, 호닝 튜브, 팬케이크 코일
제조 유형
심리스 / ERW / 용접 / 제작 / CDW / CDS / DOM / CEW / 100% X선 용접
납품 조건
어닐링 및 산세척 (AP), 폴리싱, 밝은 어닐링 (BA), 냉간 인발, MF
표면 마감
BA, 2B, No.4, No.1, No.3, No.8, 8K, HL, 2D, 1D, 미러 폴리싱, 180G, 320G, 400G 새틴/헤어라인, 400G, 500G, 600G 또는 800G 미러 마감, 또는 고객 사양에 따른 맞춤형 마감
두께 범위
SCH 5, SCH10, SCH 40, SCH 80, SCH 80S, SCH 160, SCH XXH, SCH XXS, SCH XS
표준 준수
SUS, JIS, AISI, ASTM, GB, DIN, EN (ASTM A213, A312, A269, A778, A554, A249, A270, A789, DIN 17456, DIN17457, DIN 17459, JIS G3459, JIS G3463, GOST9941, EN10216, BS3605, GB13296 포함)
부가 서비스
- 절단
- 베벨링
- 나사 가공
- 폴리싱 (전기 및 상업용)
- 요구되는 크기 및 길이로의 드로잉 및 확장
- 파괴 및 비파괴 검사
- 초음파 검사
- 어닐링 및 산세척 벤딩
SWG & BWG
10 Swg., 12 Swg., 14 Swg., 16 Swg., 18 Swg., 20 Swg.
끝 유형
평단, 베벨단, 나사산
가공 서비스
벤딩, 용접, 디코일링, 펀칭, 절단, 몰딩
제조 기술
냉간 인발, 냉간 압연, 열간 압연, 압출 튜브
시험 증명서
- DFARS 준수
- EN 10204/3.1B, EN 10204 3.1 및 EN 10204 3.2 재료 시험 증명서 (MTC)
- 100% 방사선 검사 보고서
- 원자재 증명서
- 제3자 검사 보고서
- 훈증 증명서
- 열처리 차트
- HS 코드 상업 송장
- 일반화된 특혜 관세 제도 (GSP)용 양식 A
- 제조업체 시험 증명서
- 수분 측정
- 표면 거칠기 측정
- 정부 승인 실험실의 실험실 시험 증명서
포장
끝단 캡, 슬리브, 목재 상자
응용 분야
- 일반 산업 서비스 (석유, 화학, 제지, 비료, 직물, 항공 및 핵)
- 유체, 가스 및 석유 산업
- 열 전달 및 압력 서비스
- 건축 및 장식
- 보일러 및 열교환기
- 장식용, 보일러, 자동차 부품, 의료 기기, 식품 산업, 건축 자재
기계적 특성
| SS 등급 |
열처리 |
온도 F (C) 최소 |
경도 브리넬 |
경도 로크웰 |
| TP304 |
용액 |
1900 (1040) |
192HBW/ 200HV |
90HRB |
| TP304L |
용액 |
1900 (1040) |
192HBW/ 200HV |
90HRB |
| TP316 |
용액 |
1900(1040) |
192HBW/ 200HV |
90HRB |
| TP316L |
용액 |
1900(1040) |
192HBW/ 200HV |
90HRB |
| TP321 |
용액 |
1900(1040) F |
192HBW/ 200HV |
90HRB |
| TP347 |
용액 |
1900(1040) |
192HBW/ 200HV |
90HRB |
화학 성분
| SS 등급 |
C |
MN |
P |
S |
SI |
CR |
NI |
MO |
N B |
NB |
TI |
| TP304 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
18.0-20.0 |
8.0-11.0 |
--- |
--- |
--- |
--- |
| TP304L |
0.035 |
2.00 |
0.045 |
0.030 |
1.00 |
18.0-20.0 |
8.0-12.0 |
--- |
--- |
--- |
--- |
| TP316 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
16.0-18.0 |
10.0-14.0 |
2.00-3.00 |
--- |
--- |
--- |
| TP316L |
0.035 D |
2.00 |
0.045 |
0.030 |
1.00 |
16.0-18.0 |
10.0-15.0 |
2.00-3.00 |
--- |
--- |
--- |
| TP321 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
17.0-19.0 |
9.0-12.0 |
--- |
--- |
--- |
5C -0.70 |
| TP347 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
17.0-19.0 |
9.0-12.0 |
|
|
10C -1.10 |
--- |
허용 오차 사양
| OD, 인치 |
OD 허용 오차 인치(MM) |
WT 허용 오차 % |
길이 허용 오차 인치(MM) |
| ≤1 /2 |
± 0.005 ( 0.13 ) |
±15 |
1 /8 ( 3.2 ) |
| > 1 /2~1 1 /2 |
±0.005(0.13) |
±10 |
1 /8(3.2) |
| > 1 1 /2~< 3 1 /2 |
± 0.010(0.25) |
±10 |
3 /16(4.8) |
| > 3 1 /2~< 5 1 /2 |
± 0.015(0.38) |
±10 |
3 /16(4.8) |
| > 5 1 /2~< 8 |
± 0.030(0.76) |
±10 |
3 /16(4.8) |
| 8~< 12 |
± 0.040(1.01) |
±10 |
3 /16(4.8) |
| 12~< 14 |
± 0.050(1.26) |
±10 |
3 /16(4.8) |
