| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | PED 2014/68/EU, ASME, Third-Party Inspection |
| 모델 번호: | A403 WP347H-S 팔꿈치 |
| 최소 주문 수량: | 1대 pc |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 합판 케이스, 나무 상자 또는 수출 등급 번들 |
| 배달 시간: | 양에 의존합니다 |
| 지불 조건: | 보자마자 T/T, L/C |
| 공급 능력: | 달 당 5000 PC |
| 건축 수업: | WP347H-S 이음매없는 | 치수 참조: | ASME B16.9 |
|---|---|---|---|
| 안정화 요소: | 니오븀/콜럼븀 | 팔꿈치 구성: | 90° 긴 반경 |
| 루트 형성: | 단조 / 제어 성형 | 재료 명칭: | WP347H / UNS S34709 |
| 연결 유형: | 버트 접합 | 열처리: | 용액 열처리 |
| 강조하다: | 녹슬지 않는 사람을 밀치고 나가는 힘 90 급,팔꿈치 버트 접합 관 이음,직류 전기로 자극된 스테인레스 강 팔꿈치 |
||

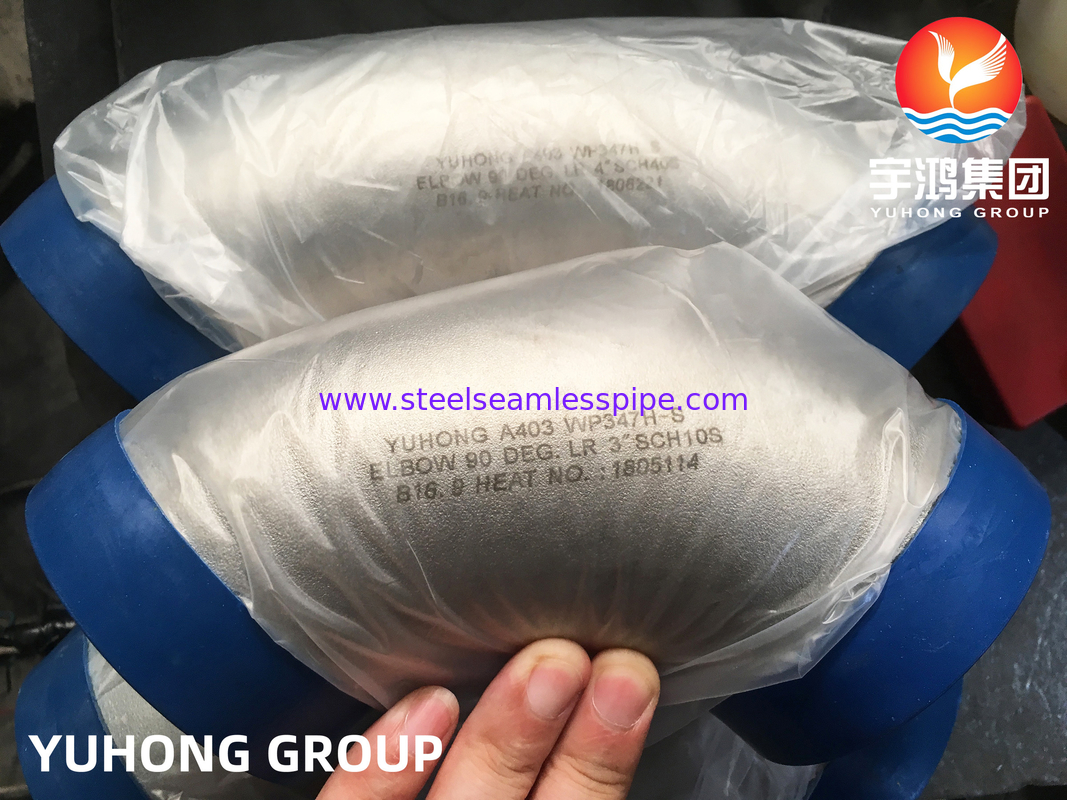

ASTM A403 WP347H-S 90° 긴 반지름 팔꿈치 UNS S34709 꿰매지 않는 엉덩이 용접
의ASTM A403 WP347H-S 90° 긴 반지름 팔꿈치가공된 아우스테니틱 스테인레스 스틸의 부단 용접 장치입니다.UNS S34709 / 타입 347H.
의WP347H-S이 명칭은 매듭 없는 클래스에서 제조된 WP 등급 부착 장치를 식별합니다. 이것은 제품을 특히 부착 사양이,건설 클래스와 차원 표준이 명확하게 정의되어야 합니다.ASTM A403는 압력 파이프 용 용품의 가공된 아우스테니틱 스테인레스 스틸 피팅을 포함한다.
90 ° 긴 반지름 구성은 짧은 반지름 팔꿈치보다 더 큰 중심선 반지름을 유지하면서 파이프 방향을 변경합니다.ASME B169차원 요구 사항 또는 프로젝트 특수한 사양
| 항목 | 사양 |
|---|---|
| 제품 이름 | WP347H-S 90° 긴 반지름 팔꿈치 |
| 소재 등급 | ASTM A403 WP347H |
| UNS | S34709 |
| 스테인리스 스틸 종류 | 347H 아우스테니틱 스테인리스 스틸 |
| 건설계 | S - 톱니도 없이 |
| 부착형 | 90° 긴 반지름 팔꿈치 |
| 연결 | 부트 웰드 |
| 차원 표준 | ASME B169 |
| 제조업 | 가공/형조 |
| 열처리 | 용액 열처리 |
| 명목 크기 | ASME B16.9 / 프로젝트 사양에 따라 |
| 벽 두께 | SCH 5S-XXS / 사용자 지정 |
| 중앙선 반지름 | 긴 반지름 |
| 마지막 준비 | 비벨 / 부트 웨일드 |
| 검사 | 차원, 시각 및 파괴적이지 않은 테스트 |
| 인증 | EN 10204 3.1 / 32 |
WP347H는고 탄소 버전의 안정화 된 347 아우스테니틱 스테인리스 스틸그 화학은 높은 온도 서비스와 민감화 관련 문제에 대한 저항성이 중요한 고려 사항이있는 응용 프로그램에 설계되었습니다.
안정된 347 가족 사용니오비아 (콜롬비아)이 구별은 WP347H를 TP321H와 같은 등급과 구별합니다.
고온 파이프링이 포함된 프로젝트의 경우 실제 작동 온도, 압력, 용접 절차 및 적용 가능한 설계 코드를 347H 중 하나를 선택할 때 평가해야합니다.321H 및 기타 아우스테니트 등급.
긴 반지름 팔꿈치는 일반적으로 긴 반지름 구성과 관련된 중심선 반지름으로 흐름 방향의 90도 변화를 제공합니다.
일반적인 차원 매개 변수는 다음과 같습니다.
크기는 다음과 같이 제공 될 수 있습니다.ASME B169또는 고객들의 도면.
WP347H-S를 단순히 일반용 스테인레스 스틸 팔꿈치로 배치하기보다는 다음과 같은 응용 프로그램이 기술적으로 더 관련이 있습니다.
| 표준 | 등급 |
|---|---|
| ASTM | A403 WP347H |
| ASME | SA403 WP347H |
| UNS | S34709 |
| EN | 1.4961 |
| 일반 등급 | 347H 스테인리스 스틸 |
이것은 페이지에 포함시키는 유용한 기술적 비교입니다. 두 종류 모두 안정화된 오스테니틱 스테인리스 스틸이며 고온 파이프 응용 프로그램에서 나타날 수 있기 때문입니다.
| 특징 | 347H | 321H |
|---|---|---|
| UNS | S34709 | S32109 |
| 안정 요소 | 니오비아 / 콜롬비아 | 티타늄 |
| 물질적 인 가족 | 아우스테니틱 스테인리스 스틸 | 아우스테니틱 스테인리스 스틸 |
| 전형적인 위치 | 고온 파이프 | 고온 파이프 |
| 일반 장비 | 공정 및 오븐 시스템 | 열 및 공정 장비 |
적절한 등급은 사용 온도, 공정 환경, 용접 조건 및 적용 가능한 엔지니어링 사양에 따라 선택되어야합니다.
장착 제조 경로는 제어 된 형성 작업과 열처리 및 차원 마무리 작업을 포함 할 수 있습니다.
대표적인 생산 단계에는 다음이 포함됩니다.
ASTM A403는 피팅이 열처리를 받는 것을 요구하며 화학 분석, 기계적 특성 및 시각 검사에 대한 요구 사항을 포함합니다.
사용 가능한 검사 문서에는 다음이 포함될 수 있습니다.
적용 가능한 NDE 방법은 모든 제품에 대한 모든 테스트를 자동으로 나열하는 대신 장착 클래스와 구매 요구 사항에 따라 지정되어야 합니다.ASTM A403는 건설 및 NDE 요구 사항에 따라 WP 장착 클래스를 구분합니다..
