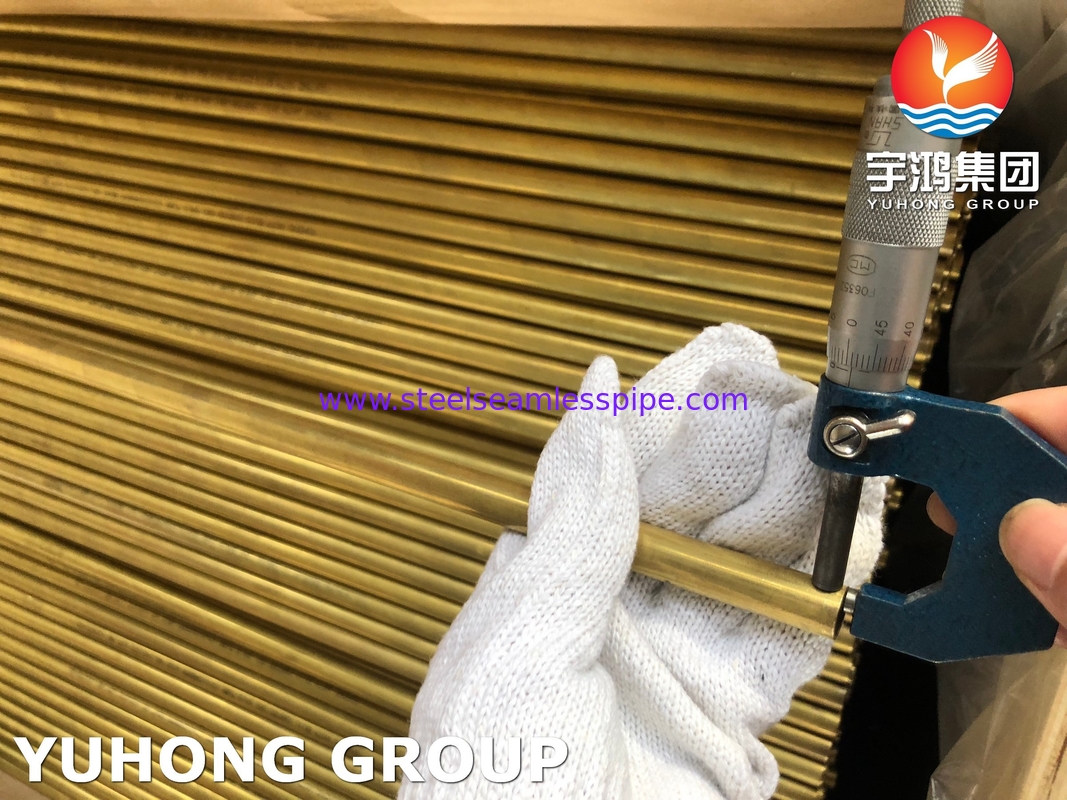

구리 합금 구리 튜브 ASTM B111 C44300 C68700 C70600 25.4mm*1.245mm*12995mm 콘덴서 공기 냉각기 라디에이터
ASTM B-111-89a / ASME SB-111-89a 구리 및 구리 합금의 원활한 콘덴서 튜브 및 페룰라 |
1적용 범위 1.1 이 사양은 표면 응축기, 증발기 및 열 교환기에 사용하기 위해 구리 및 각종 구리 합금의 직경 31/8 in까지의 매듭없는 튜브 및 페룰 스톡을 포함한다.이 용도에 사용되는 튜브는 일반적으로 다음의 구리 또는 구리 합금으로 만들어집니다.: |
구리 또는 구리 합금 | 이전 사용 | 금속 종류 |
UNS 번호 | 명칭 | |
C10200 | OF | 산소 없는, 잔류 디옥시던트 없이 |
C12000 | DLP | 인산화, 저저하 인산 |
C12200 | DHP | 염소화, 고 잔류 염소 |
C14200 | DPA | 포포, 아르센 |
C19200 | - | 포포화, 철 1% |
C23000 | - | 붉은 청동 |
C28000 | - | 멘츠 금속 |
C44300 | - | 아드미랄티 금속,B,C,D |
C44400 | - | - |
C44500 | - | - |
C60800 | - | 알루미늄 동 |
C68700 | - | 알루미늄 구리, B |
C70400 | - | 95-5 구리 니켈 |
C70600 | - | 90-10 구리 니켈 |
C71000 | - | 80-20 구리 니켈 |
C71500 | - | 70-30 구리 니켈 |
C71640 | - | 구리, 니켈, 철, 망간 |
C72200 | - | - |
표 1 화학적 요구 사항
구성, % | |||||||||||||
구리 또는 구리 합금 UNS No. | 구리A | 진 | 알루미늄 | 니켈, 코발트 포함 | 납, 최대 | 철 | 아연 | 마나그네즈 | 아르센 | 안티몬 | 포스포스 | 크로 미움 |
이름 을 가진 다른 원소 들 |
C10200 | 99.95분 | - | - | - | - | - | - | - | - | - | - | - | - |
C12000 | 99.90분 | - | - | - | - | - | - | - | - | - | 00.004-0.012 | - | - |
C12200 | 99.9분 | - | - | - | - | - | - | - | - | - | 00.015-0.040 | - | - |
C14200 | 99.40분 | - | - | - | - | - | - | - | 0.15-050 | - | 00.015-0.040 | - | - |
C19200 | 98.7분 | - | - | - | - | 0.8-12 | - | - | 0.15-050 | - | 00.01-0.04 | - | - |
C23000 | 840.0-86.0 | - | - | - | 0.05 | 0.05 최대 | 재발견 | - | - | - | - | - | - |
C28000 | 590.0-630 | - | - | - | 0.30 | 0.07 최대 | 나머지 | - | - | - | - | - | - |
C44300 | 700.0-730 | 0.9-12 | - | - | 0.07 | 00.06 최대 | 나머지 | - | 00.02-0.06 | - | - | - | - |
C44400 | 700.0-730 | 0.9-12 | - | - | 0.07 | 00.06 최대 | 나머지 | - | - | 00.02-0.10 | - | - | - |
C44500 | 700.0-730 | 0.9-12 | - | - | 0.07 | 00.06 최대 | 나머지 | - | - | - | 00.02-0.10 | - | - |
C60800 | 나머지 | - | 50.0-6.5 | - | 0.10 | 0.10 최고 | - | - | 00.02-0.35 | - | - | - | - |
C68700 | 760.0-790 | - | 1.8-25 | - | 0.07 | 00.06 최대 | 나머지 | - | 00.02-0.10 | - | - | - | - |
C70400 | 나머지 | - | 4.8-6.2 | 0.05 | 1.3-17 | 1.0max | 0.30-0.8 | - | - | - | - | - | |
C70600 | 나머지 | - | 90.0-11.0 | 0.05B | 10.0-18 | 1.0maxB | 1.0max | - | - | B | - | B | |
C71000 | 나머지 | - | 19.0-23.0 | 0.05B | 0.50-1.0 | 1.0maxB | 1.0max | - | - | B | - | B | |
C71500 | 나머지 | - | 290.0-330 | 0.05B | 0.40-1.0 | 1.0maxB | 1.0max | - | - | B | - | B | |
C71640 | 나머지 | - | 29.0-320 | 0.05B | 1.7-23 | 1.0maxB | 1.5-25 | - | - | B | - | B | |
C72200 | 나머지 | - | 15.0-18.0 | 0.05B | 0.50-1.0 | 1.0maxB | 1.0max | - | - | B | 0.30 -0.70 |
B |
A구리 (은하를 포함하여)
B이 제품은 후속 용접 용도로 사용되고 구매자가 지정한 경우, 진크는 최대 0.50%입니다.
납 0.02%, 광소 0.02%, 황 0.02%, 탄소 0.05%.
표 1의 모든 요소가 분석되면 그 합은 다음 표에서 나타납니다.
구리 합금 UNS No. | 구리 더하기 명명 원소.% min |
C23000 | 99.8 |
C28000 | 99.7 |
C44300 | 99.6 |
C44400 | 99.6 |
C44500 | 99.6 |
C68700 | 99.5 |
표 2 팽창력 요구 사항
구리 또는 구리 합금 UNS No. | 온도 지정 | 팽창 강도 미니 ksiA | 양력 강도B미니 ksiA | 2인치, 분 %에서 연장 | |
표준 | 전직 | ||||
C10200, C12000, C12200, C14200 | H55 | 빛으로 당겨진 | 36 | 30 | ... |
C10200, C12000, C12200, C14200 | H80 | 단단히 당겨진 | 45 | 40 | ... |
C19200 | 061 | 소금 | 38 | 12 | ... |
C23000 | 061 | 소금 | 40 | 12 | ... |
C28000 | 061 | 소금 | 50 | 20 | ... |
C44300, C44400, C44500 | 061 | 소금 | 45 | 15 | ... |
C60800 | 061 | 소금 | 50 | 19 | ... |
C68700 | 061 | 소금 | 50 | 18 | ... |
C70400 | 061 | 소금 | 38 | 12 | ... |
C70400 | H55 | 빛으로 당겨진 | 40 | 30 | ... |
C70600 | 061 | 소금 | 40 | 15 | ... |
C70600 | H55 | 빛으로 당겨진 | 45 | 35 | ... |
C71000 | 061 | 소금 | 45 | 16 | ... |
C71500 | 061 | 소금 | 52 | 18 | ... |
C71500 | - | - | - | - | - |
벽 두께 ≤ 0.048 in, incl. | HR50 | 당겨, 스트레스 완화 | 72 | 50 | 12 |
벽 두께는 0.048인치 이상입니다. | HR50 | 당겨, 스트레스 완화 | 72 | 50 | 15 |
C71640 | 061 | 소금 | 63 | 25 | ... |
C71640 | HR50 | 당겨, 스트레스 완화 | 81 | 58 | ... |
C72200 | 061 | 소금 | 45 | 16 | ... |
C72200 | H55 | 빛으로 당겨진 | 50 | 30 | ... |
표 3 확장 요구 사항
온도 지정 | 구리 또는 구리 합금 UNS No. | 원 원외 지름의 비율로 Tbue 외부 지름의 확장 | |
표준 | 전직 | ||
061 |
소금 |
C19200 | 30 |
C23000 | 20 | ||
C28000 | 15 | ||
C44300,C44400,C44500 | 20 | ||
C60800 | 20 | ||
C68700 | 20 | ||
C70400 | 30 | ||
C70600 | 30 | ||
C71000 | 30 | ||
C71500 | 30 | ||
C71640 | 30 | ||
C72200 | 30 | ||
H55 |
빛으로 당겨진 |
C10200,C12000,C12200 | 20 |
C14200 | 20 | ||
C70400 | 20 | ||
C70600 | 20 | ||
C72200 | 20 | ||
HR50 | 스트레스가 덜어졌어요 | C71500 | 20 |
단단히 당겨, 끝으로 반열된 | C10200,C12000,C14200 | 30 |
표 4 노트치 깊이
튜브 벽 두께, 들어 | 파이프 외 지름, 들어와 | ||
1⁄4- 3⁄4, 포함) | 3⁄4에서 1 1⁄4, 포함 | 11⁄4에서 31⁄3이 넘습니다. | |
0.017-0 이상032 | 0.005 | 0.006 | 0.007 |
0.032-0.049, 포함 | 0.006 | 0.006 | 0.0075 |
0.049-0083, 포함 | 0.007 | 0.0075 | 0.008 |
0.083-0.109, 포함 | 0.0075 | 0.0085 | 0.0095 |
0.109-0.120, 포함 | 0.009 | 0.009 | 0.011 |
표 5 뚫린 구멍의 지름
파이프 외 지름, 들어와 | 뚫린 구멍의 지름, 내 | 실력 제1호 |
1⁄4-3⁄4, 포함) | 0.025 | 72 |
3⁄4-1 이상, 포함 | 0.031 | 68 |
1-11⁄4, 그 외 | 0.036 | 64 |
11⁄4-11⁄2 이상, 포함 | 0.042 | 58 |
11⁄2-13⁄4 이상, 포함 | .0046 | 56 |
13⁄4-2 이상, 포함 | 0.052 | 55 |
수정적 시험 - 각 튜브는 누출의 증거가 나타나지 않고 내부 수정적 압력을 견딜 수 있어야 합니다.
물질을 7000 psi의 섬유 스트레스에 노출시키는 데 충분하며, 다음 방정식으로 결정됩니다.
튜브가 1000psi 이상의 Hudrostatic 압력에서 테스트 할 필요가 없습니다.
P = 2St/(D-0.8t) 이 경우:
P = 수전압, psig
t = 튜브 벽의 두께, in.
D = 튜브의 외부 지름, in., 그리고
S = 물질의 허용된 스트레스, psi
표 6 지름 허용
외부 지름, 내부 | 벽 두께, 들어 | ||||
0.020A 0.022 0.025 0.028 |
0.032 | 0.035 | 0.042 | 0.049 이상 | |
지름 허용, 플러스 마이너스, 들어 | |||||
0까지500, 포함 | 0.003 | 0.0025 | 0.0025 | 0.0025 | 0.0025 |
0.500-0 이상740, 포함 | 0.0040 | 0.004 | 0.004 | 0.0035 | 0.003 |
0.500-7 이상입니다.40, 포함 | 0.0060 | 0.006 | 0.005 | 0.0045 | 0.004 |
0.740-1 이상000, 포함 | ... | 0.009 | 0.008 | 0.006 | 0.045 |
1,250-1 이상375, 포함 | ... | ... | ... | 0.008 | 0.005 |
1,375-2 이상000, 포함 | ... | ... | ... | ... | 0.006 |
A 이 열의 허용값은 가벼운 도화 및 도화 도화에만 적용됩니다.
소화된 템퍼에 대한 허용값은 제조자와 구매자 사이에 합의된 바와 같습니다.
표 7 벽 두께 용도, 더하기 마이너스 IN
벽 두께, 들어와 | 다이아미터 밖에, 들어와 | ||
1⁄8에서 5⁄8 이상, 포함 | 5⁄8에서 1보다 많고, | 1~2세 이상 | |
0.020, 0까지 포함032 | 0.003 | 0.003 | ... |
0.032, 0까지 포함035 | 0.003 | 0.003 | 0.004 |
0.035, 0까지 포함058 | 0.004 | 0.0045 | 0.0045 |
0.058, 0까지 포함083 | 0.0045 | 0.005 | 0.005 |
0.083, 0까지 포함120 | 0.005 | 0.0065 | 0.0065 |
0.120, 0까지 포함134 | 0.007 | 0.007 | 0.0075 |
표 8 길이 허용
정해진 길이, 피트 | 관용, 모든 플러스, 들어. |
최대 15 | 3/32 |
15~20세 이상 | 1/8 |
20~30세 이상 | 5/32 |
30~60세 이상 | 3/8 |
60~100명 이상A | 1/2 |
A100피트 이상의 길이의 콘덴서 튜브는 현재 수요가 없습니다. 길이에 대한 허용값이 개발될 것입니다.
경험에 따르면, 벽 두께의 길이에 대한 허용값은 0입니다.020, 포함 0.032는 합의된대로
제조사 또는 공급자와 구매자 사이에
튜브, 외부 지름, 내부 | 용인성 |
5/8까지, 포함 | 00.010인치 |
5⁄8 이상 | 0직경 0.016 in./in |
이 사양에 나열된 성질과 화학적 구성은, 불일치의 경우,
다음 ASTM 방법들에 따라 결정된다.
테스트 | ASTM 지정 |
화학분석 | B 170A,E53,E54,E62,E75,E478 |
곡물 크기 | E112 |
확장 (핀 테스트) | B153 |
수은산화 | B154 |
긴장 | E8 |
파괴적이지 않은 시험 | E243 |
A규격 B170에 대한 참조는 그 부록에 제안된 화학 방법이다.
E-1 위원회가 구리 내의 저농도 불순물을 측정하는 방법을 테스트하고 발표했을 때
사양 B 170의 부록은 삭제됩니다.
부록 (무효 정보)
X1. 구리 및 구리 합금의 밀도
X1.1 이 사양에 해당하는 합금의 밀도는 표 X1에 표시되어 있습니다.1.
표 X1.1 밀도
구리 또는 구리 합금 UNS No. | 밀도, 파운드3 |
C10100,C10200,C10300,C10800,C12000,C12200,C14200 | 0.323 |
C19200 | 0.320 |
C23000 | 0.316 |
C28000 | 0.303 |
C44300,C44400,C44500 | 0.308 |
C60800 | 0.295 |
C61300,C61400 | 0.285 |
C68700 | 0.301 |
C70400 | 0.323 |
C70600 | 0.323 |
C71000 | 0.323 |
C71500 | 0.323 |
C71640 | 0.323 |
C72200 | 0.323 |
!
