그룹 Co., 주식 회사를 붙드는 Yuhong
Co., 주식 회사를 제조하는 저장 성 Zhongwu 관
닝보 Yuhongweiye 국제 무역 Co., 주식 회사
원래 장소: | 중국 |
브랜드 이름: | YUHONG |
인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
모델 번호: | A179, A192, SA210 Gr A1/C, A106 Gr B, TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205 구리:UNS12200/ |
최소 주문 수량: | 1PC |
---|---|
가격: | negotiable |
포장 세부 사항: | 플라스틱 캡과 층 나무로 된 케이스 /Iron Case/ 번들 |
배달 시간: | 10DAYS |
지불 조건: | T/T, L/C |
공급 능력: | 달 당 1500 톤 |
탄소 강철: | A179, A192, SA210 등급 A1/C,A106 등급 B | 스테인리스 스틸: | TP304/304L, TP316/TP316L/316Ti, TP321, TP347 |
---|---|---|---|
듀플렉스강: | A789 S31803/S2205 S32750, S32760 | 구리-니켈: | UNS12200/UNS14200/UNS70600, CuNi70/30,CuNi 90/10 |
핀 형태: | 고주파 용접, 묻힌 G /L/ KL/KLL의 내밀린 유형 | ||
하이 라이트: | 내장된 G 핀 튜브,SA210 Gr.A1 핀 튜브,알1060 핀 튜브 |

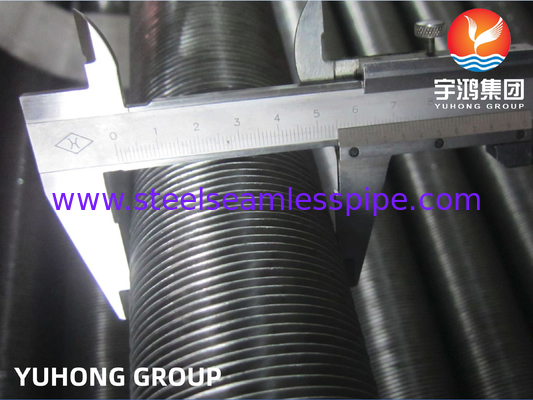

ASME SA210 Gr.A1 알루미늄 Al1060 내장 G형 핀 튜브와 함께 수직 튜브
배포된 핀 튜브 또는 핀 튜브로도 알려진 배포된 핀 튜브는 다양한 산업 및 응용 분야에서 사용되는 특수 열 전달 구성 요소입니다.그들은 튜브 표면에 단단히 내장되거나 통합적으로 용접 된 외부 지느러미가있는 기본 튜브로 구성됩니다.지느러미는 튜브의 표면을 증가시켜 열 전달 효율을 향상시킵니다.
임베디드 핀 튜브의 주요 목적은 튜브를 통해 흐르는 유체와 주변 환경 또는 다른 유체 사이의 열 교환을 개선하는 것입니다.깃털의 설계와 구조는 열 전달에 사용 가능한 표면 면적을 증가시켜 열 전달 속도를 크게 향상시킵니다.
ASTM A192 / A192M: 고압 서비스용 톱니없는 탄소 강철 보일러 튜브
ASTM A210 / A210M: 매듭 없는 중탄소 강철 보일러와 초열 튜브
강철 등급:A1급, C급
배달 조건: 반열, 정형화, 정형화 및 완화
빠른 세부 사항:
튜브 오드 16mm 미니 219.1mm ((8'') 최대
튜브 길이: 최대 25000mm
지느러미 높이: 최대 50mm
핀 두께: 일반적으로 0.2mm ~ 3.0mm
핀 피치: 2.3mm (11FPI) min. 또는 고객에 맞춘
제조 과정
알루미늄 핀 스트립은 튼튼한 부착으로 튜브에 0.4mm의 펄프 깊이로 잘라진 구로에 배치됩니다.
평면 끝의 표면 보호
구슬 G형 핀 튜브의 양쪽 끝은 전기 스프레이 아크 시스템 코팅으로 부착된 진크 또는 알루미늄 금속화 되어 있어야 합니다.
승인 기준
API 표준 661 (일반 정제 시설용 공기 냉각 열 교환기) 또는 납품 조건 (TDC)
부속품
튜브 지원 상자, 클램프 또는 사이즈 상자 (소재: 알루미늄, 아연 및 스테인리스 스틸)
배달 조건:
튜브 끝은 정사각형으로 잘라져 있으며, 튀김이 없으며, 내부에서 건조되고 공기로 청소되며, 외부는 G-Fin Embedded Fined Tube의 양쪽 끝에서 발크로 덮여 있습니다.
건조제는 대륙 운송을 위해 각 패키지에 넣습니다.
응용 프로그램:
일반적인 신청 분야는 다음과 같습니다.
1열 교환기: A179 핀 튜브는 열 교환기, 특히 저탄소 강철이 관련 작업 유체와 호환되는 응용 분야에서 널리 사용됩니다.그들은 공기-유체 및 유체-유체 열 교환기에서 모두 사용됩니다., 다른 매체 사이의 효율적인 열 전달을 촉진합니다.
2.HVAC 시스템: A179 핀 튜브는 효율적인 열 전달을 위해 난방, 환기 및 에어컨 (HVAC) 시스템에서 사용됩니다.공기와 액체 (냉각 물이나 냉각물질 등) 사이의 열 교환이 필요한 다른 부품.
3산업용 보일러: A179 핀 튜브는 증기 보일러와 뜨거운 물 보일러를 포함한 산업용 보일러에 적용됩니다.보일러 효율을 향상시키고 에너지 사용량을 최적화.
4경제화: A179 핀 튜브는 일반적으로 에너지 발전소, 산업 오븐 및 기타 연소 시스템에서 연소 가스로부터 폐열을 회수하는 열 교환기인 경제화기에 사용됩니다.날개 가 있는 튜브 는 열 이 최대한 전달 되고, 먹이 물 을 미리 가열 하는 데 도움 이 된다, 전체 시스템 효율성을 향상시킵니다.
5콘덴서: A179 핀 튜브는 뜨거운 증기에서 냉각 매체로 열을 전달하여 증기가 응고되는 콘덴서 장치에서 사용됩니다.그들은 일반적으로 냉각 시스템에서 사용됩니다., 에어컨, 발전소.
6오일 냉각기: A179 핀 튜브는 수압 시스템이나 윤활 시스템과 같은 오일 냉각 응용 프로그램에 적합합니다. 핀은 표면 면적을 증가시킵니다.효율적인 열 분비를 허용하고 최적의 오일 온도를 유지.
7열 회수 시스템: A179 핀 튜브는 열 회수 응용 프로그램에서 중요한 역할을 수행하며 다양한 산업 공정에서 폐열을 캡처하고 추가 사용을위한 매체로 전송합니다.그들은 에너지 효율을 향상시키고 운영 비용을 줄이는 것을 목표로하는 시스템에서 사용됩니다..
사양:
갈라진 G형 핀 튜브는 두 가지 다른 재료로 결합됩니다.
부문 | 일반 자료 | 인기 있는 ASTM 재료 |
코어 튜브 재료 |
탄소제철, 저연금제철, 스테인리스제철, 청동, 구리, 코퍼-니켈 합금, 알루미늄 청동, 니켈 합금
|
1탄소 강철: A179, A192, SA210 Gr A1/C,A106 Gr B 2스테인리스 스틸: TP304/304L,TP316/TP316L/316Ti, A789 S31803/S2205 등 3구리:UNS12200/UNS14200/UNS70600 큐니 70/30, 큐니 90/10 |
핀 재료 |
1알루미늄 합금 2구리 |
1알루미늄1100알루.1060) 2구리 |
모든 크기는 인치로 되어 있습니다. |
|||
튜브 과다 투여 |
지느러미 높이 |
핀 두께 |
피치 (pitch) 단위 (density) |
5/8 |
3/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11 |
3/4 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11 |
1 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11 |
1 1/4 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11 |
1 1/2 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11 |
더 많은 정보를 얻기 위해 이메일 보내주세요. |
경쟁 우위:
담당자: Sunny Zhou
전화 번호: +8618067523450
팩스: 0086-574-88017980
