| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001-2008, API 5L, API 5CT |
| 모델 번호: | GOST9941-81 |
| 최소 주문 수량: | 500kgs |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 합판 상자, 번들, 포대 |
| 배달 시간: | 양에 의존합니다 |
| 지불 조건: | T/T, L/C |
| 공급 능력: | 달 당 100 톤 |
| 사양: | BS6323 5부 ERW 1, ERW 2, ERW 3, ERW 4, ERW 5 | 등급: | 12X18H12T |
|---|---|---|---|
| O.D: | 3/4 (19.05), 1 (25.4) , 1-1/4 (31.75), 1-1/2 (38.1), 2 (50.8), 2-1/2 (63.5) , 3" (76.2) | 종류: | 1KM, GKM, NKM, NZF |
| 일정: | BWG10, 12, 14, 16, 18, 20, 22, 25 | 소재: | 탄소강 |
| 하이 라이트: | 보일러 튜브의 성능,저탄소 강철 보일러 튜브,ERW1 보일러 튜브 |
||

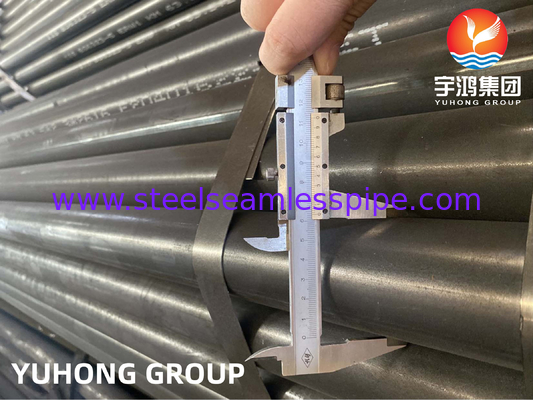

BS 6323-5 ERW1 KM 보일러 튜브
BS 6323-5 ERW1 KM 보일러 튜브는 보일러 용도로 사용되는 전기 저항 용접 (ERW) 탄소 철강 튜브에 대한 영국 표준 사양이다.ERW1 등급은 튜브가 저탄소 강철 재료를 사용하여 제조되었다는 것을 나타냅니다., KM 명칭은 튜브가 고온 및 압력 보일러 시스템에 적합하다는 것을 의미합니다. 이 사양은 차원, 기계적 특성에 대한 요구 사항을 설정합니다.,보일러 튜브를 시험하여 산업용 보일러에서 안전하고 신뢰할 수 있는 성능을 보장합니다.
철강 등급 및 화학적 성분:
| 디자인 국가 |
화학적 성분 (배구리 분석) | 기계적 특성 | |||||||||||||
| C | 네 | 원 | P | S | KM (접속 상태) | GMK 및 GZF (열화) | NKM와 NZF (정상화) | ||||||||
| 최대 | 최대 | 최대 | 최대 | 최대 | Re 미니 |
Rm 미니 |
A 분 |
A 미니 |
Re 미니 |
Rm 미니 |
A 미니 |
Re 미니 |
Rm 미니 |
A 미니 |
|
| D/a≤ 20 |
D/a> 20 |
||||||||||||||
| % | % | % | % | % | 수 m2 |
수 m2 |
% | % | 수 m2 |
수 m2 |
% | 수 m2 |
수 m2 |
% | |
| ERW 1 | 0.13 | __ | 0.60 | 0.050 | 0.050 | 200 | 300 | 10 | 20 | 150 | 270 | 27 | 155 | 280 | 25 |
| ERW 2 | 0.16 | __ | 0.70 | 0.050 | 0.050 | 250 | 340 | 8 | 15 | 195 | 300 | 27 | 195 | 320 | 25 |
| ERW 3 | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 300 | 400 | 7 | 12 | 215 | 340 | 26 | 215 | 360 | 24 |
| ERW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 350 | 450 | 6 | 10 | 235 | 400 | 24 | 235 | 410 | 22 |
| ERW 5 | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 420 | 420 | 6 | 8 | 340 | __ | __ | 340 | 490 | 20 |
| 직경 | 용인성 | |||
| 1 | 2 | 3 | ||
| 끝 | 최대 포함 | KM 상태 D/a | GKM, GZF, NKM, NZF 조건 20 |
|
| ≤40 GKM,GZF, | ||||
| NKM, NZF 조건≤20 | ||||
| mm | mm | mm | mm | mm |
| 20 | ±0.12 | ±0.18 | ±0.24 | |
| 20 | 30 | ±0.15 | ±0.22 | ±0.30 |
| 30 | 50 | ±0.20 | ±0.30 | ±0.40 |
| 50 | 70 | ±0.25 | ±0.37 | ±0.50 |
| 70 | 90 | ±0.30 | ±0.45 | ±0.60 |
| 90 | 110 | ±0.35 | ±0.52 | ±0.70 |
| 110 | 130 | ±0.45 | ±0.68 | ±0.90 |
| 130 | 150 | ±0.55 | ±0.82 | ± 110 |
| 150 | 170 | ±0.65 | ±0.97 | ± 130 |
| 170 | 외부의 ±0.75% | 외부 지름의 ± 1% | 외부 지름의 ±1.5% | |
| 지름 |
||||
| 열 교환기 및 응축기 및 보일러의 튜브 크기 | |||||||||||
| 외부 지름 | BWG | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| 벽 두께 mm | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| mm | 인치 | 무게 kg/m | |||||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| 튜브 형태:직선 & U 굽기 & 핀 & 롤 | |||||||||||
| 스테인리스 스틸 튜브:A/SA213, A/SA249, A/SA268, A/SA269, A/SA789, EN10216-5, A/SA688, B/SB163, JIS-G3463, GOST9941-81 | |||||||||||
|
탄소 및 합금강 파이브:A/SA178, A/SA179, A/SA192, A/SA209, A/SA210, A/SA213, A.SA214, SA423 |
|||||||||||
적용
해상 석유 뚫기 회사
전력 생산
석유화학
가스 처리
특수 화학물질
의약품
의약품 장비
화학 장비
해수 장비
열 교환기
콘덴서
펄스 및 종이 산업
