열 교환기에 사용되는 ASME SA516 Gr.70N 고정관 Tube Sheet

열 교환기에 사용되는 ASME SA516 Gr.70N 고정관 Tube Sheet

  • 열 교환기에 사용되는 ASME SA516 Gr.70N 고정관 Tube Sheet
  • 열 교환기에 사용되는 ASME SA516 Gr.70N 고정관 Tube Sheet
  • 열 교환기에 사용되는 ASME SA516 Gr.70N 고정관 Tube Sheet
  • 열 교환기에 사용되는 ASME SA516 Gr.70N 고정관 Tube Sheet
열 교환기에 사용되는 ASME SA516 Gr.70N 고정관 Tube Sheet
제품 상세 정보:
원래 장소: 중국
브랜드 이름: YUHONG
인증: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015
모델 번호: ASME SA516 Gr.70N
결제 및 배송 조건:
최소 주문 수량: 500kgs
가격: NEGOTIABLE
포장 세부 사항: 플라스틱 캡과 층 나무로 된 케이스 /Iron Case/ 번들
배달 시간: 10-90 일
지불 조건: L/C, T/T
공급 능력: 고객의 요구에 따르면
접촉
모든 제품
스테인레스 스틸 이음새 없는 파이프 (242)
스테인레스 스틸 이음매 없는 튜브 (237)
열교환기 지느러미 튜브 (453)
하 스텔로이 C 파이프 (162)
열교환기 부품 (169)
스테인레스 스틸 용접 파이프 (50)
스테인레스 스틸 코일 튜브 (98)
듀플렉스 스테인레스 스틸 파이프 (135)
합금 강 강관 (129)
밝은 단련된 관 (152)
인코넬 튜브 (169)
니켈 합금 파이프 (309)
바늘 튜브 (26)
스테인레스 스틸 U 밴드 튜브 (189)
탄소강 보일러 튜브 (110)
강철 맞춤 (664)
강철 플랜지 (477)
강철 밸브 (12)
맞대기 용접 피팅 (29)
합금 와이어 (271)
다른 사람 (61)
상세 제품 설명
크기: 이용 가능한 다양한 크기 두께: 맞춤형
열 교환기 유형: 원통 다관형 적용: 산업
차원: ASTM, ANSI, API, JIS, ASME, DIN 등 지지판: SA516 Gr.70N
하이 라이트:

정지 파이프 셰이트 ASME SA516

,

Gr70N 열 교환기 튜브 잎

,

산업용 고정관통 튜브 잎

ASME SA516 Gr.70N 정형 튜브 잎

고정된 튜브 플레이트 열 교환기는 껍질과 튜브 열 교환기를 의미합니다. 튜브 뭉치의 양쪽 끝의 튜브 플레이트가 용접에 의해 껍질에 고정적으로 연결되어 있습니다.튜브 플레이트와 껍질이 용접 된 후, 그것은 또한 플랜지 역할을하고 볼트로 파이프 박스 플랜지에 연결 될 수 있습니다.이점은 구조가 간단하고 필요한 껍질의 내부 지름이 동일한 열 전달 표면을 보장하는 동시에 가장 작다는 것입니다.



열 교환기에 사용되는 ASME SA516 Gr.70N 고정관 Tube Sheet 0

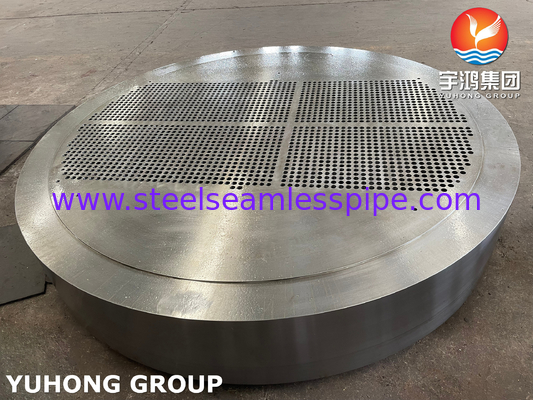

튜브 시트 (tube sheet) 는 다양한 열 교환기 및 껍질 및 튜브 용기의 핵심 부품이다. 그것의 주요 목적은 튜브 뭉치에 대한 지원과 밀폐를 제공하는 것입니다. 실린더 또는 직사각형 튜브 내에서,다양한 종류의 튜브 시트가 있습니다., 각 유형은 특정 응용 프로그램에 설계되었습니다. 다음은 몇 가지 일반적인 세그먼트 유형과 자세한 설명입니다:

1고정 튜브 잎: 설명: 고정 튜브 잎은 열 교환기의 껍질에 고정되어 고정 튜브 잎의 구멍에 용접되거나 용접됩니다.그들은 튜브 시트 상대적으로 이동하지 않습니다 튜브와 껍질 사이의 확장 매우 작습니다.

2. 떠있는 튜브 잎:
설명: 떠있는 튜브 잎의 설계는 튜브 뭉치가 온도 변화에 따라 자유롭게 팽창하고 수축 할 수 있습니다. 튜브 잎은 직접 용접으로 껍질에 연결되어 있지 않습니다.하지만파이프 및 파이프-시트 관절에 손상을 방지하는 데 도움이 될 수 있도록 Stgticat temptre vanaton가있는 경우 hs desien를 사용하십시오.

3U 모양의 튜브 뭉치:
설명: U 튜브 뭉치 열 교환기에서는 튜브가 "형"으로 구부러집니다. U 모양 튜브의 끝은 단일 튜브 잎에 고정되거나 용접됩니다.이 구성은 일반적으로 열 팽창과 수축이 수용되어야하는 응용 프로그램에서 사용됩니다., 하지만 콘넥터는 유지보수를 위해 제거해야 합니다.

4. 떠있는 머리 파이프 플레이트:
참고: 일부 껍질 및 튜브 열 교환기에서 다른 끝은 떠있는 머리 튜브 열 교환기로 닫히고 껍질의 한 끝은 고정 튜브 엽으로 닫힌다.떠있는 머리는 튜브의 열 팽창과 수축을 수용하기 위해 축적으로 움직일 수 있습니다이 디자인은 Rappe 열 교환기에 일반적입니다.

5고정 된 튜브 잎 (확대 관절 설명과 함께) 튜브와 껍질 사이의 일시적 연결이 중요하고 떠있는 튜브 잎이 실용적이지 않을 수 있습니다.확충 결합이 고정 튜브 셰이트의 설계에 포함될 수 있습니다.이 팽창 관절은 튜브와 튜브 시트 사이의 강한 연결을 유지하면서 일정 정도의 움직임을 허용합니다. 튜브 시트 유형의 선택은 다양한 요소에 달려 있습니다.특별 신청을 포함해서, 온도 및 압력 요구 사항 및 열 확장 및 수축을 수용 할 필요성.열 교환기 및 압력 용기의 효율적이고 안전한 작동을 보장하기 위해 튜브 잎의 올바른 선택과 설계는 중요합니다.
- 네


열 교환기에 사용되는 ASME SA516 Gr.70N 고정관 Tube Sheet 1

열 교환기에 사용되는 ASME SA516 Gr.70N 고정관 Tube Sheet 2



고정 파이프 플레이트 열 교환기의 특성은 다음과 같습니다.

1부호회로 침투가 작습니다.
2- 도매는 덜 사용되고 비용도 낮습니다.
3내부 누출이 없습니다.
4열 전달 면적은 부동 머리의 열 교환기보다 20% ~ 30% 더 크다.
고정 파이프 판 열 교환기의 단점은 다음과 같습니다.
1. 껍질과 파이프 벽 사이의 온도 차이는 크다. t ≥ 50 °C라면 껍질에 확장 관절이 설치되어야 한다.
2. 온도 차이 힘은 쉽게 생성되고, 온도 차이 스트레스는 쉽게 튜브 판과 튜브 헤드 사이에 생성되어 손상을 유발합니다.
3껍질 쪽은 기계적으로 청소 할 수 없습니다.
4파이프가 부식 된 후, 그들은 껍질과 함께 폐기 될 것이고 장비의 수명은 짧을 것입니다.



태그:

정밀 액슬 샤프트,

정밀 연마 스테인레스 스틸 로드,

정지 파이프 셰이트 ASME SA516
