| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS |
| 모델 번호: | 탄소 스틸 배플 플레이트 |
| 최소 주문 수량: | 1PC |
|---|---|
| 포장 세부 사항: | 층 나무 상자 / 팔레트 |
| 배달 시간: | 7일 |
| 지불 조건: | L/C,T/T |
| 제품 이름: | 탄소 스틸 배플 플레이트 | 표준: | ASTM, ASME, DIN, EN |
|---|---|---|---|
| 소재: | 스테인레스 강, 탄소강, 합금 강, 니켈 합금 | 형태: | 고객의 요구에 따르면 |
| 크기: | 고객의 요구에 따르면 | 메인 프로세스: | 드릴링 |
| 적용: | 열교환기, 보일러, 압력 용기, 증기 터빈, 큰 중앙 난방과 다른 산업. | ||
| 하이 라이트: | 사용자 정의 탄소 강철 바플 플레이트,탄소강 열 교환기 바플 플레이트 |
||

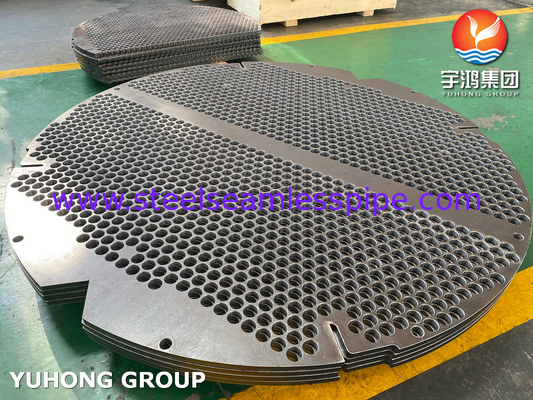

열 교환기에 대한 탄소 강철 바플 지원판

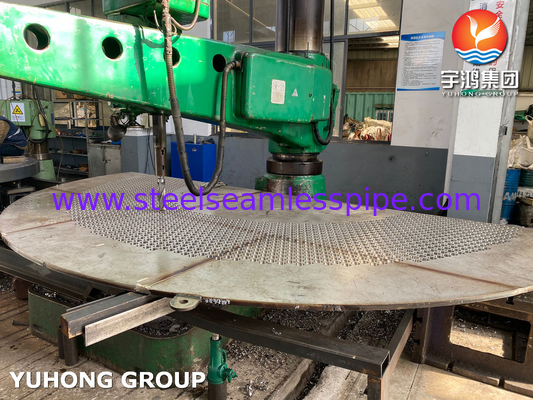

바플 플레이트는 열 교환기에 장애물 역할을 하며, 유체가 방향을 바꾸고 격변을 일으킨다.이 격동은 더 나은 혼합을 촉진하고 정지 구역의 형성을 줄임으로써 열 전달 효율을 향상시킵니다.. 바플의 설계 및 위치는 흐름 경로를 최적화하고 열 전달을 극대화하는 데 결정적인 역할을합니다. 파장은 바플 플레이트에 사용되는 주요 가공 과정 중 하나입니다.판은 일반적으로 얇고 파이프의 통과를 허용하고 유체의 흐름을 촉진하기 위해 구멍이 정확하게 뚫려야합니다.. 스택 파장은 일반적으로 두꺼운 또는 더 복잡한 바플 조정을 위해 여러 개의 바플 플레이트가 사용되는 경우 사용됩니다. 스택은 함께 클램프됩니다.그리고 필요한 구멍은 평행성 및 판 사이의 일관성을 보장하는 동시에 뚫어집니다.
바플 플레이트의 재료
| 소재 종류 | 기술 요구 사항 *에 따라 |
| 듀플렉스 스테인리스 스틸 | ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61 |
| 스테인리스 스틸 | ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347 |
| 탄소 강철 | ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr2 |
| 합금강 | ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3 |
| 비철화 | |
| 티타늄 | ASTM/ASME SB381, Gr.1그래2그래5그래7그래12그래16 |
| 구리 니켈 | ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30) |
| 금속, 금속 | ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200 |
| 니켈 합금 | ASTM/ASME SB169,SB171, SB564, UNS 2200, UNS 4400, UNS 8825 UNS 6600, UNS 6601, UNS 6625 |
| 합금 20 | ASTM/ASME SB472 UNS 8020 |
| 하스텔로이 | ASTM/ASME SB564, UNS10276 (C 276) |
| 접착된 재료 | ASTM/ASME SB898, SB263, SB264 또는 그보다 가까운 폭발장치, 2대1 또는 3대1의 재료를 만드는 것 |
| 티타늄-강철, 니켈-강철, 티타늄-황제, 스테인리스 스틸- 탄소 스틸, 합금- 스틸 등 |
열 교환기에 있는 바프 플레트의 역할은 다음과 같이 요약될 수 있다.
1. 열 전달을 향상: 바플 플레이트는 열 교환기의 껍질 측면에 흐름 채널 길이를 확장하여 튜브 사이의 흐름 속도를 증가시킵니다.이것은 더 큰 난류와 열 전달 효율을 향상시킵니다.격동적 흐름은 파이프 표면 근처의 경계 층을 깨는 데 도움이 되며, 유체들 사이의 더 나은 열 교환을 촉진합니다.
2. 열 교환 튜브를 지원: 수평 열 교환 튜브에서, 바플은 열 교환 튜브를 지원합니다. 그들은 튜브가 경험하는 압축 스트레스에 대응하는 데 도움이됩니다.특히 길어지면압력 하락 한계 내에서 바프의 수를 증가시키고 그 사이의 거리를 줄임으로써,바플 플레이트는 튜브의 기계적 무결성을 유지하고 유체 흐름에 의해 유발되는 과도한 진동을 방지하는 데 도움이됩니다.
3튜브 설치 를 용이 하게 한다: 바플 은 또한 열 교환 튜브 의 설치 과정 을 단순화 하는 데 역할 을 한다. 그들은 구조적 안정성 을 제공 하며 튜브 배치 를 위한 안내자 로 봉사 한다.열 교환기에 적절한 정렬을 보장합니다.이것은 열 교환기의 조립 및 유지보수를 더 편리하고 효율적으로합니다.
바플 플레이트의 효과는?
열 전달 효율을 향상시킵니다.
열 교환 튜브를 지지
적용
