| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| 모델 번호: | ASTM SA266 Gr2N |
| 최소 주문 수량: | 500kgs |
|---|---|
| 가격: | NEGOTIABLE |
| 포장 세부 사항: | 플라스틱 캡과 층 나무로 된 케이스 /Iron Case/ 번들 |
| 배달 시간: | 10-90 일 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 고객의 요구에 따르면 |
| 사양: | ASTM SA266 Gr2N | 표준: | ASME B165, ASME B16.47 |
|---|---|---|---|
| 직면: | RF, FF, RTJ 등 | 크기: | 이용 가능한 다양한 크기 |

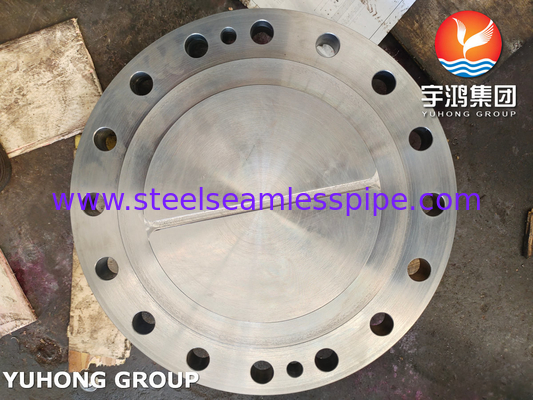

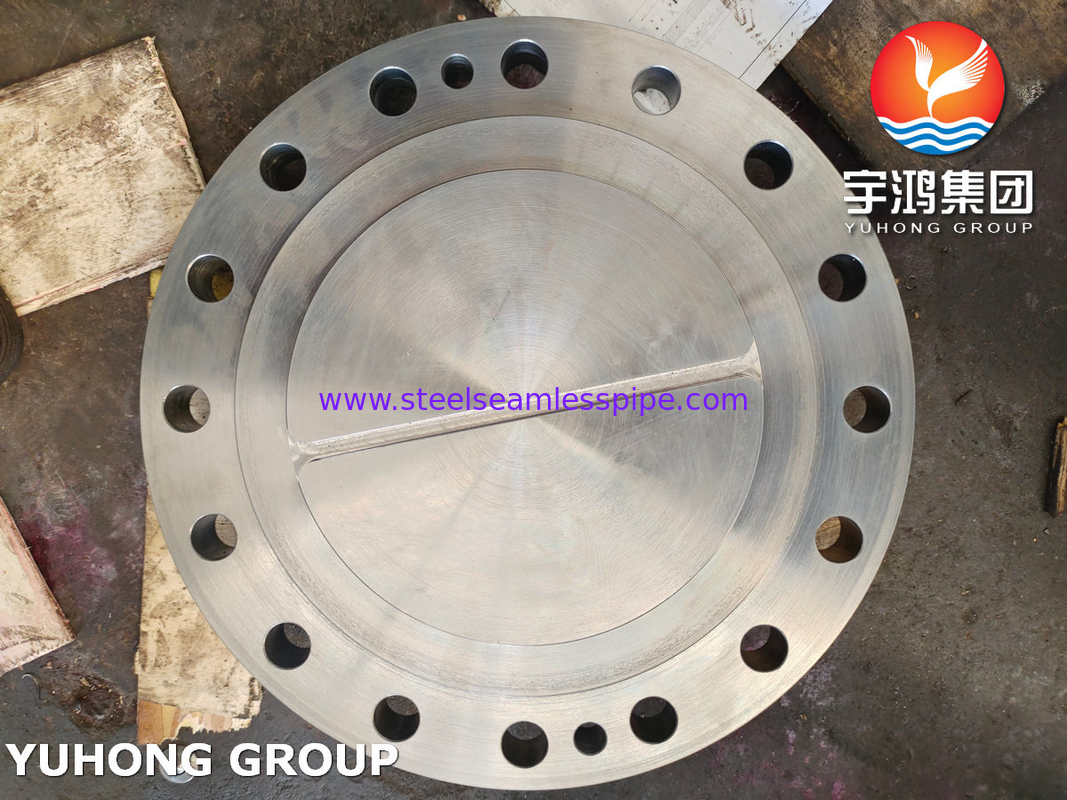

SA266 Gr2N 채널 커버 플랜지 및 열 교환기에 사용되는 셸 사이드 플랜지
SA266 Gr2N 채널 커버 플랜지는 파이프 시스템에서 사용되는 플랜지 유형입니다. 그것은 낮은 온도 응용 프로그램에 적합한 저탄소, 낮은 합금 강철인 SA266 2N 등급 강철으로 만들어집니다.채널 커버 플랜지 채널 또는 파이프의 두 섹션을 서로 연결하는 데 사용됩니다, 안전하고 누출 방지 연결을 제공합니다.
SA266 Gr2N 채널 커버 플랜지는 플랜지 디자인을 가지고 있으며, 채널 또는 파이프에 연결하기 위해 둘레 주위에 볼트 구멍이 있습니다.일반적으로 채널 또는 파이프가 밀폐되어야하는 응용 프로그램에서 사용됩니다.석유 및 가스, 석유화학 및 발전 산업과 같은 산업에서.
플랜지는 각기 다른 파이프 시스템 요구 사항에 맞게 다양한 크기와 압력 등급으로 제공됩니다. 그것은 고압 및 온도 조건에 견딜 수 있도록 설계되었습니다.시스템의 무결성과 안전성 확보.
SA266 Gr2N 채널 커버 플랜지는 채널이나 파이프를 연결하고 밀폐하기 위해 파이프 시스템에서 사용되는 신뢰할 수 있고 내구성있는 부품입니다.
셸 사이드 플랜지 (shell side flange) 는 열 교환기 및 압력 용기에 사용되는 플랜지 유형이다.그것은 장비의 껍데기 쪽에 위치하고 껍데기를 껍데기 쪽 노즐 또는 파이프에 연결하는 데 사용됩니다.
셸 사이드 플랜지는 일반적으로 둘레에 볼트 구멍이 있는 원형 판이다. 안전하고 누출을 막는 연결을 제공하기 위해 장비의 셸에 볼트하도록 설계되었다.플랜지는 일반적으로 껍질과 같은 재료로 만들어집니다., 호환성과 강도를 보장합니다.
껍질 측면 플랜지는 껍질 측면 노즐 또는 파이프링을 쉽게 설치하고 제거 할 수 있습니다. 또한 유지 보수 및 검사 활동에 편리한 위치를 제공합니다.플랜지는 껍질 전체에 부담과 스트레스를 균등하게 분배하는 데 도움이됩니다, 지역적 압력 지점을 방지합니다.
껍데기 측면 플랜지를 선택할 때 재료 호환성, 압력 등급 및 온도 제한 등의 요소를 고려해야합니다.플랜지는 장비의 특정 작동 조건을 처리 할 수 있도록 적절하게 크기를 조정하고 설계해야합니다..
껍질 측면 플랜지는 열 교환기 및 압력 용기의 무결성과 성능을 보장하는 데 중요한 역할을합니다.그것은 껍질 측면 구성 요소에 대한 신뢰할 수있는 연결 지점을 제공하고 장비의 전체 구조적 무결성을 유지하는 데 도움이됩니다.
화학 성분 요구 사항
| 항목 | ASTM A266의 화학적 요구 사항, % | ||
| Gr. 1 & 2 | 3급 | 4급 | |
| C | ≤ 0.30 | ≤ 0.35 | ≤ 0.30 |
| 원 | 0.40~1.05 | 00.80~1.35 | 00.80~1.35 |
| P | ≤ 0.025 | ≤ 0.025 | ≤ 0.025 |
| S | ≤ 0.025 | ≤ 0.025 | ≤ 0.025 |
| 네 | 00.15~0.35 | 00.15~0.35 | 00.15~0.35 |
기계적 특성
| 튼튼함 | 1급 | 2학년과 4학년 | 3급 |
| 요구 사항 | |||
| T.S. 미니 | 60~85 | 70~95 | 75~100 |
| ksi [Mpa] | [415~585] | [485~655] | [515~690] |
| Y.S 미니 | 30 | 36 | 37.5 |
| ksi [Mpa] | [205] | [250] | [260] |
| EL. in 2" 또는 | 23 | 20 | 19 |
| [62.5mm] | [21] | [18] | [17] |
| 분 % | |||
| R.O.A. | 38 | 33 | 30 |
| 분 % |
| ASTM A266 | 브리넬 강도 |
| 등급 | HBW |
| 1 | 121~170 |
| 2 | 137~197 |
| 3 | 156~207 |
| 4 | 137~197 |
주요 응용 분야는 다음과 같습니다.
1. 열 교환기 구성 요소 간의 연결: 플랜지는 껍질, 튜브 및 헤더와 같은 열 교환기의 다른 구성 요소를 연결하는 데 사용됩니다.그들은 안전하고 누출 방지 연결을 제공합니다, 유체 사이의 효율적인 열 전달을 보장합니다.
2유지 및 수리: 플랜지는 열 교환기의 간편한 유지 및 수리를 가능하게합니다. 그들은 구성 요소의 빠른 해체 및 재 조립을 가능하게하여 검사, 청소,그리고 손상된 부품의 교체.
3확장 및 수축: 열 교환기는 온도 변동으로 인해 열 확장 및 수축에 시달립니다.플랜지 시스템에서 유연성을 제공함으로써 이러한 움직임을 수용, 부품을 손상시키는 것을 방지합니다.
4압력 격리: 플랜지는 열 교환기의 압력 격리를 보장합니다. 그들은 교환되는 유체의 압력 및 온도 조건에 견딜 수 있도록 설계되었습니다.누출이나 고장 방지.
5교환성: 플랜지는 다른 열 교환기 구성 요소 간의 교환성을 제공합니다. 표준화 된 플랜지 크기 및 등급은 부품의 쉽게 교체 할 수 있습니다.다운타임과 비용을 줄이는 것.
6사용자 정의 및 적응력: 플랜지는 열 교환 시스템의 특정 요구 사항을 충족하도록 사용자 정의 할 수 있습니다. 그들은 다양한 크기, 재료, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량, 용량압력 등급, 전체 시스템 설계와 호환성을 보장합니다.
플랜지는 열 교환기의 효율적인 작동, 유지 보수 및 안전에 결정적인 역할을 합니다. 그들은 다양한 구성 요소들 사이의 신뢰할 수 있고 다재다능한 연결을 제공합니다.최적의 열 전달과 성능을 보장합니다..
