| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASTM A213 TP304 |
| 최소 주문 수량: | 1PC |
|---|---|
| 가격: | NEGOTIABLE |
| 포장 세부 사항: | 플라이 - 나무 케이스/비닐 봉투/플라스틱 캡 |
| 배달 시간: | 20-70DAYS |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 고객의 요구에 따르면 |
| 재료: | ASTM A213 TP304 | 핀 소재: | Al 또는 Cu |
|---|

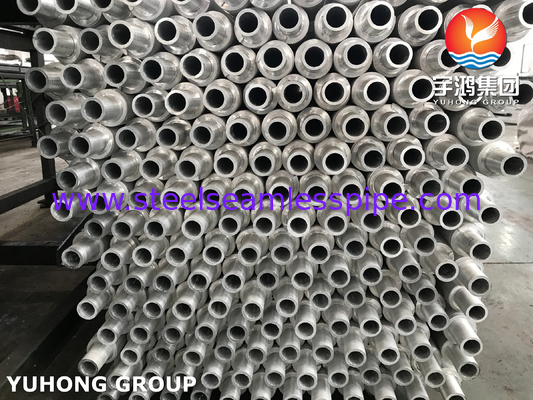

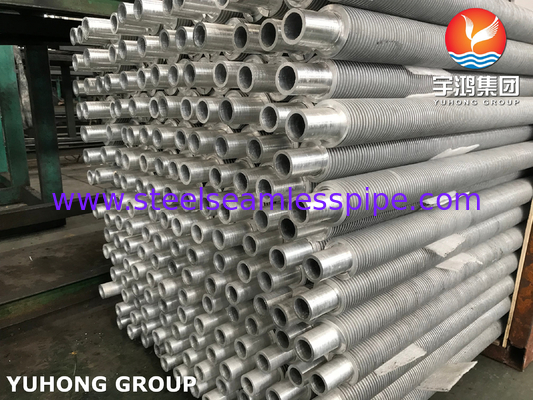

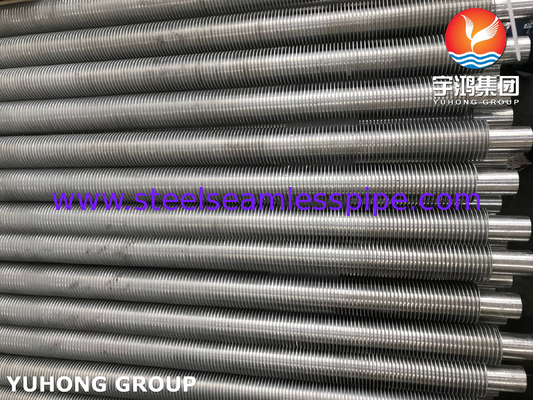

절약가를 위한 ASME SA213 TP304 돌출성형 팔 Tube+ Al 팔
개관
철-알루미늄 돌출성형 종류 핀형 관은 두 가지 금속으로 된 합성 과정을 통하여 결합하는 알루미늄과 스틸 튜브의 제조되는 일종의 핀형 관입니다. 팔은 그리고 나서 기계적 냉간 압연을 통하여 형성됩니다.
이용 가능한 핀형 관의 2가지 주요 유형이 있습니다 : 한 개의 금속전공관 (또한 모노럴 금속성 핀 관으로 알려지 )와 두 금속 관 (혼합 돌출성형 핀 관). 한 개의 금속전공관은 구리 또는 알루미늄 또는 구리 니켈로 만들어집니다. 다른 한편으로는 두 금속 관은 더 단단한 자료들로 만들어진 코어 튜브를 가지고 있습니다. 외관은 2 튜브 사이에 센 결합과 좋은 열 접촉을 보증하기 위해 코어 튜브 위에 회전시킵니다.
밀착도, 낮은 열저항성, 좋은 열 전달 특성, 고강도, 최소 유동 손실, 강한 부식 저항성과 변형에 대한 저항을 포함하여 핀형 관은 여러 이점을 가집니다. 그것은 또한 양쪽 냉온 조건에서 긴 일하는 수명을 가지고 있습니다. 매끄럽고, 그것을 세척되도록 쉽게 하면서, 전체적 굴리기 팔은 어떠한 거친 부분도 가지고 있지 않습니다. 핀 표면은 쉽게 축이고 난방과 에어콘 공학 동안 물에 의해 냉각될 수 있습니다. 마르고 가열 상황에, 효과적으로 표면 부식 현상을 방지하는 동안 핀 표면은 아름다운 색상과 광택의 결과를 초래한 양극화로 치료됩니다.
핀형 관을 회전시키는 알루미늄은 전체적으로 알루미늄 관을 회전시킴으로써 만들어집니다. 그것은 상개 접점 열 저항, 고강도, 열 충격과 기계적인 충격에 대한 저항, 좋은 방열 효과와 상당한 확대 열전이 표면과 같은 장점을 제공합니다. 핀형 관의 이런 유형을 사용하는 열교환기는 문자열 또는 판형 핀형 관을 능가합니다.
돌출성형 톱니 모양 핀형 관 사이즈와 재료 :
| 돌출성형 톱니 모양 핀형 관 사이즈와 재료 | ||
| 튜브 OD | 10~51 (밀리미터) | 0.4 ~2 0.4 ~2 |
| 튜브 벽 티에치케이 | 1.65~3.0 (밀리미터) | 0.065 ~0.118 |
| 튜브 길이 | ≤18,500 (밀리미터) | ≤60.7 ft |
| 팔 티에치케이 | 0.3~1.2 (밀리미터) | 0.012 ~0.047 0.012 ~0.047 |
| 핀 높이 | 5~16 (밀리미터) | 0.2 ~0.63 0.2 ~0.63 |
| 핀 피치 | 100~555 (밀리미터) | 3~14 인치당 프레임수 |
| 세라테스 | 12or 24 | 12 또는 24 |
| 핀 형태 | 사출됩니다 | |
| 소재 조합 | ||
| 핀 소재 | 알루미늄 (가장 공통 등급 :Alu.1100, Alu.1060, Alu. 6063) | |
| 구리 | ||
| 튜브 소재 | 탄소강 (가장 공통 등급 : A179, A192,SA210 GrA1/C,A106 GrB ) | |
| 기선 (가장 공통 등급 : TP304, 316, 321, 347,A789) | ||
| (가장 상용 등급을 구리도금하세요 :UNS12200,14200, 70600, CuNi70/30, 크쿠니90/10) | ||
| 티타늄 (가장 공통 등급 : B338Gr2) | ||
| 적용된 온도 | 300' Ｃ | |
| 타이프 오브 서비스 |
매체 온도, 심한 대기 부식성 환경. |
|
돌출성형 핀 관의 적용
1. 히트 파이프 : 이러한 관은 공조 (난방과 환기와 에어콘) 적용에서 공대공 열 교환기를 위한 열관 계통에서 사용됩니다.
2. 공기 제습 : 돌출성형 톱니 모양 핀형 관은 공기 제습 과정을 위해 공기 처리 공장에서 사용됩니다.
3. 에너지 회수 : 그들은 또한 에너지 회수 목적을 위한 공기 배기관 시스템에서 사용됩니다.
4. 공랭장치 : 이러한 관은 냉각 공기를 위해 사용된 열교환기인 공랭장치에서 이용됩니다.
5. 공기 예열기 : 그들은 그것 전에 공기가 연소 시스템에 들어간다는 것을 가열되는데 사용되는 공기 예열기에 개시되어 있습니다.
6. 충전 공기 냉각장치 : 돌출성형 톱니 모양 핀형 관은 내연 기관에서 과급기에 의해 압축된 공기를 냉각시키는 충전 공기 냉각장치에서 사용됩니다.
7. 콘덴서 : 이러한 관은 열교환기가 그것의 기체 상태부터 액체 상태까지 재료를 압축하곤 했다는 것을 있는 콘덴서에서 이용됩니다.
8. 증발기 : 그들은 열교환기가 액체를 기체 상태로 변환시키곤 했다는 것을 있는 증발기에 개시되어 있습니다.
9. 유체 냉각기 : 돌출성형 톱니 모양 핀형 관은 산업 공정에서 다양한 유체를 냉각시키는 유체 냉각기에서 사용됩니다.
10. 가스 쿨러 : 그들은 다양한 응용 프로그램에서 차가운 가스를 익숙해져 있는 가스 쿨러에 개시되어 있습니다.
11. 오일 냉각기 : 이러한 튜브는 엔진 또는 유압 시스템에서 냉각 오일을 익숙해져 있는 오일 냉각기에서 이용됩니다.
12. 냉각 장치 : 돌출성형 톱니 모양 핀형 관은 내연 기관을 냉각시캐서 사용된 열교환기인 냉각 장치에서 또한 사용됩니다.
13. 냉동 : 그들은 냉각 목적을 위한 냉장 시스템에 개시되어 있습니다.
14. 열교환기를 발표하기 위한 증기 : 이러한 관은 증기에서부터 공기까지 환기를 이동시키는 열교환기를 발표하기 위해 증기에서 이용됩니다.
비록 돌출성형 톱니 모양 핀형 관이 (40%에 대하여) 사용된 알루미늄의 증가량과 제조 동안 추가적 노동으로 인해 다른 핀 형태와 비교하여 더 비쌀 수 있지만, 더 낮으면 이 비용은 상쇄될 수 있습니다
