| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASME SA182 F317L 스테인레스 강 플랜지 |
| 최소 주문 수량: | 1PC |
|---|---|
| 포장 세부 사항: | 합판 상자 / 팔레트 |
| 배달 시간: | 7일입니다 |
| 지불 조건: | L/C,T/T |
| 제품 이름: | 스테인레스 강 플랜지 | 차원: | ANSI 플랜지, ASME 플랜지, BS 플랜지, DIN 플랜지, EN 플랜지 기타 등등. |
|---|---|---|---|
| 표준: | ANSI B16.5, 한 ANSI B16.47 시리즈와 비, MSS SP44, ASA, API-605, AWWA, 맞춘 그림 | 소재: | 스테인레스 강, 탄소강, 니켈 합금 |
| 크기: | 1/2"에서 48"까지 | 압력: | Class150/300/600/9001500/2500 |
| 종류: | 나사목 플랜지, 플랜지, 소켓 용접후란지, 웰드 네크 플렌지, 랩 조인트 플랜지 위의 하락 | 플랜지 표면: | 플레이트 표면 (FF), 부낸표면 (무선주파수), 링 타입 연결구 (RTJ) |
| 적용: | 석유, 화학 제품, 기타 등등, 맞춤과 연결, 맥주 | ||
| 하이 라이트: | BLRF 스테인레스 강 플랜지,F317L 스테인레스 강 맹인플랜지,1.4449 눈이 먼 강철 플랜지 |
||

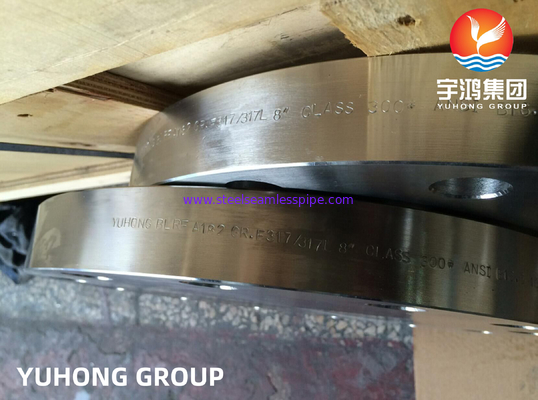

ASTM A182 F317L /UNS S31703 / 1.4449 금속 핑크 플랜지
스테인리스 스틸 317/317L아우스테니트성 스테인레스 스틸의 종류로 다른 스테인레스 스틸 등과 비교하여 몰리브덴의 비율이 더 높습니다. SS 304 또는 SS 316.증가 된 몰리브덴 함유 는 그 부식 저항 을 향상 시킨다. 산성, 알칼리성 및 염화 물질이 풍부한 환경을 포함한 다양한 환경에서 염증에 대한 탁월한 저항성. 특히 염화물질 및 기타 공격적인 화학 물질에 대한.이것은 SS 317 강철 플랜지를 화학 가공과 같은 산업의 응용에 적합하게 만듭니다.석유화학, 그리고 펄프와 종이.
ASTM A182 F317L 스테인리스 스틸 플랜지의 동등 등급
| 표준 | WERKSTOFF NR | UNS | JIS | EN |
| SS 317 | 1.4449 | S31700 | SUS 317 | ∙ |
| SS 317L | 1.4438 | S31703 | SUS 317L | X2CrNiMo18-15-4 |
ASTM A182 F317L 스테인리스 스틸 플랜지
| 사양 목록 | ASTM/ASME A182 / SA182 |
|---|---|
| 표준 플랜지 | BS, DIN, ASME, ANSI, EN |
| 크기 차트 | 1/2′′~48′′ (15 - 1200NB) |
| 클래스 / 압력 등급 | PN16, 2500#, PN25, 600#, 150#, 300#, 900#, PN10, 1500#, PN64, PN6, PN40 |
| ASTM 표준 | DIN, ANSI/ASME B1648, B16.5, BS4504, BS 10, B 16.47 시리즈 A & B, EN-1092 |
ASTM A182 F317L 스테인리스 스틸 플랜지의 화학적 성분
| 등급 | C | 원 | 네 | P | S | Cr | 모 | 니 | 페 |
| SS 317 | 0.08 최대 | 2.0 최대 | 1.0 최대 | 00.045 최대 | 0.030 최대 | 18.00 2000 | 30.00 ∙ 4.00 | 11.00 1500 | 570.845분 |
| SS 317L | 0.035 최대 | 2.0 최대 | 1.0 최대 | 00.045 최대 | 0.030 최대 | 18.00 2000 | 30.00 ∙ 4.00 | 11.00 1500 | 570.89분 |
ASTM A182 F317L 스테인리스 스틸 플랜지의 기계적 강도
| 밀도 | 녹는점 | 팽창 강도 | 매출 강도 (0.2% 오프셋) | 길쭉함 |
| 7.9g/cm3 | 1400 °C (2550 °F) | 피시 75000, MPa 515 | 피시 30000, MPa 205 | 35 % |
| 7.9g/cm3 | 1400 °C (2550 °F) | 피시 75000, MPa 515 | 피시 30000, MPa 205 | 35 % |
ASTM A182 F317L 스테인리스 스틸 플랜지
| 표준 | 클래스 | 직경 | 볼트 원 직경 | 볼트 수 | 볼트 크기 | 볼트 홀의 지름 |
|---|---|---|---|---|---|---|
| AS4087 | PN14 | 95 | 67 | 4 | M12 | 14 |
| AS 2129 플랜지 | 표 C | 95 | 67 | 4 | 13 | 14 |
| 표 D | 95 | 67 | 4 | 13 | 14 | |
| 표 E | 95 | 67 | 4 | 13 | 14 | |
| 표 F | 95 | 67 | 4 | 13 | 14 | |
| 표 H | 114 | 83 | 4 | 16 | 17 | |
| 표 J | 114 | 83 | 4 | 16 | 17 | |
| ANSI B165 | ANSI 150 | 89 | 60 | 4 | 13 | 16 |
| ANSI 300 | 95 | 67 | 4 | 13 | 16 | |
| ANSI 600 | 95 | 67 | 4 | 13 | 16 | |
| ANSI 900 | 121 | 83 | 4 | 19 | 22 | |
| ANSI 1500 | 121 | 83 | 4 | 19 | 22 | |
| ISO 7005 (DIN) 플랜지 | PN6 | 80 | 55 | 4 | M10 | 11 |
| PN10 | 95 | 65 | 4 | M12 | 14 | |
| PN16 | 95 | 65 | 4 | M12 | 14 | |
| PN20 | 90 | 60.5 | 4 | M14 | 16 | |
| PN25 | 95 | 65 | 4 | M12 | 14 | |
| PN40 | 95 | 65 | 4 | M12 | 14 |
ASTM A182 F317L 스테인리스 스틸 플랜지 압력 등급
| 온도 °F | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
|---|---|---|---|---|---|---|---|
| - 20에서 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 235 | 620 | 825 | 1240 | 1860 | 3095 | 5160 |
| 300 | 215 | 560 | 745 | 1120 | 1680 | 2795 | 4660 |
| 400 | 195 | 515 | 685 | 1025 | 1540 | 2570 | 4280 |
| 500 | 170 | 480 | 635 | 955 | 1435 | 2390 | 3980 |
| 600 | 140 | 450 | 600 | 900 | 1355 | 2255 | 3760 |
| 650 | 125 | 445 | 590 | 890 | 1330 | 2220 | 3700 |
| 700 | 110 | 430 | 580 | 870 | 1305 | 2170 | 3620 |
| 750 | 95 | 425 | 570 | 855 | 1280 | 2135 | 3560 |
| 800 | 80 | 420 | 565 | 845 | 1265 | 2110 | 3520 |
| 850 | 65 | 420 | 555 | 835 | 1255 | 2090 | 3480 |
| 900 | 50 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 950 | 35 | 385 | 515 | 775 | 1160 | 1930 | 3220 |
| 1000 | 20 | 350 | 465 | 700 | 1050 | 1750 | 2915 |
| 1050 | 20 | 345 | 460 | 685 | 1030 | 1720 | 2865 |
| 1100 | 20 | 305 | 405 | 610 | 915 | 1525 | 2545 |
| 1150 | 20 | 235 | 315 | 475 | 710 | 1185 | 1970 |
| 1200 | 20 | 185 | 245 | 370 | 555 | 925 | 1545 |
| 1250 | 20 | 145 | 195 | 295 | 440 | 735 | 1230 |
| 1300 | 20 | 115 | 155 | 235 | 350 | 585 | 970 |
| 1350 | 20 | 95 | 130 | 190 | 290 | 480 | 800 |
| 1400 | 20 | 75 | 100 | 150 | 225 | 380 | 630 |
| 1450 | 20 | 60 | 80 | 115 | 175 | 290 | 485 |
| 1500 | 20 | 40 | 55 | 85 | 125 | 205 | 345 |
우리는 아래와 같이 공급 할 수있는 다양한 종류의 플랜지
1슬리프 플랜지
슬리프 온 플랜지는 용접 목 플랜지보다 초기 비용이 낮습니다. 왜냐하면 파이프를 길이로 잘라내는 정확도가 낮고 조립에 더 쉬운 것을 제공하기 때문입니다.내부 압력 아래 그들의 계산 강도는 약 2/3의 용접 목 플랜지 강도, 그리고 그들의 생활은 피로 아래 1/3 더 짧습니다. 슬리프-온 플랜지는 1500파운드 표준에서 1/2 "에서 21⁄2 " 사이즈로 제한됩니다.
2스레드 플랜지
스레드 플랜지는 특수 용도로 사용됩니다.그들은 용접 없이 조립 될 수 있으며 매우 높은 압력 서비스에서 사용할 수 있습니다--대기 압력 또는 근처에서--힌트 플랜지는 온도나 굽기 스트레스가 포함된 조건이나 힌트를 통해 누출이 발생할 수 있는 순환 조건에서는 적합하지 않습니다.
3웰드 넥 플랜지
웰드 넥 플랜지는 긴 톱니 톱니가 있으며 파이프에 연결되는 부트 웰드 지역에서 두께가 점차적으로 전환됩니다.톱니 톱니 톱니 톱니 톱니 톱니이 유형의 플랜지는 높은 압력, 영하 또는 높은 온도로 인한 심각한 서비스 조건에 선호됩니다.

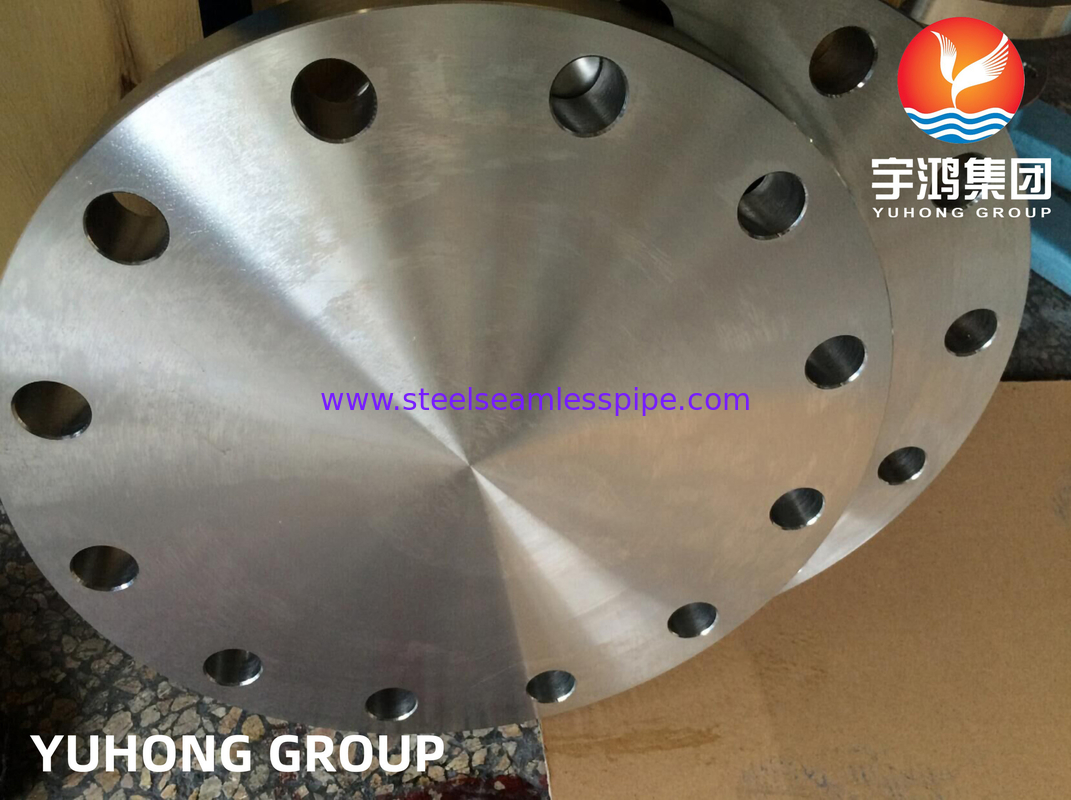

4눈먼 플랜지
블라인드 플랜지는 파이프 끝, 밸브 및 압력 용기 열을 비어주는 데 사용됩니다.블라인드 플랜지는 내부 압력 및 볼트 로딩에서 높은 스트레스를 처리 할 수 있습니다. 블라인드 플랜지의 최대 스트레스는 중앙에 휘어진 스트레스가므로.
5소켓 웰드 플랜지
소켓 웰드 플랜지는 작은 크기의 고압 파이프에 사용 하기 위해 개발 되었습니다.소켓 용접 플랜지는 슬리프 플랜지를 두 번 용접하는 것보다 더 강하고 피로 강도를 가지고 있습니다.부드러운 굴착 조건은 내부 용접을 깎아 쉽게 얻을 수 있습니다. 이 플랜지는 일반적으로 화학 공정 파이프링에 사용됩니다.
6랩 관절 플랜지
랩 조인트 플랜지는 랩 조인트 스터브와 함께 사용됩니다. 랩 조인트 플랜지는 검사 및 청소를 위해 자주 해체해야하는 탄소 또는 저연금강 파이프 시스템에서 일반적으로 사용됩니다.그들은 심각한 굴곡 스트레스가 발생하는 어떤 지점에서 사용해서는 안됩니다..
